用户手册 SIPLACE S-27 HM 5 操作员，生产线工程师 ，维护工程师 软件版本 SR.503.XX 2003 年 3 月中文版 5.9 装卸料车 113 (5) 升降元件料台底座的按钮 (6) 螺线管 (7) 下折支架 (8) 用于对中销的孔 (9) 对中销 (10) 料车下滑轨道的接触面 (1 1) 水平紧固扳手 (12) 活动罩确保按正确顺序插入和卸下电源和控制电 缆 5 5.9.2 卸载料车 Æ 单击 MAIN VIE…
5 操作员，生产线工程师，维护工程师 用户手册 SIPLACE S-27 HM
5.9 装卸料车 软件版本 SR.503.XX 2003 年 3 月中文版
112

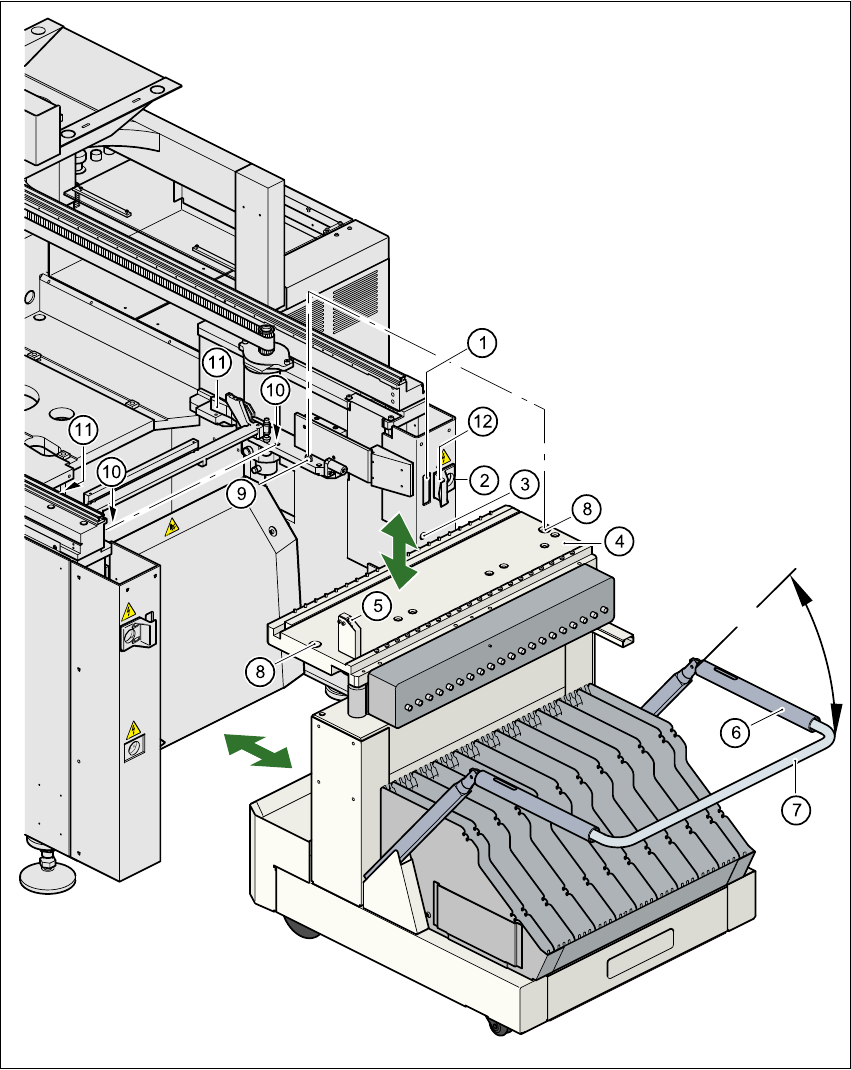

图
5.9 - 2
装卸料车
(1) 通讯接口端口
(2) 料车的电源端口
(3) 压缩空气连接
(4) 元件料台底座
用户手册 SIPLACE S-27 HM 5 操作员，生产线工程师，维护工程师
软件版本 SR.503.XX 2003 年 3 月中文版 5.9 装卸料车
113
(5) 升降元件料台底座的按钮
(6) 螺线管
(7) 下折支架
(8) 用于对中销的孔
(9) 对中销
(10) 料车下滑轨道的接触面
(11) 水平紧固扳手
(12) 活动罩确保按正确顺序插入和卸下电源和控制电缆
5
5.9.2 卸载料车
Æ 单击 MAIN VIEW （主视图）菜单中的 STOP PROCESSING PCB （停止处理 PCB） 图标。
Æ 处理中的 PCB 将完成。 SINGLE FUNCTIONS （单项）菜单的图标将被激活。
Æ 单击所需的 SINGLE FUNCTIONS GANTRY X （单项功能悬臂 X）图标 （悬臂 1 或 2）。
Æ 单击 GANTRY FUNCTIONS （悬臂功能）图标。
Æ 从此菜单中，单击 GO TO SET-UP POSITION （到设置位置）按钮。
Æ 所选的贴片头穿过 PCB 传送，这样可防止在更换料车时，贴片头被损坏。
Æ 打开所选悬臂的保护罩。
Æ 打开侧面防护网。
Æ 打开水平紧固扳手 (11)。
Æ 同时面向您拉出两个螺线管 (6)，然后升起支架 (7)。这样可使升高的元件料台底座锁在顶端位
置。
Æ 按下用于升高元件料台底座 (4) 的按钮 (5)，直到元件料台底座升至顶端位置。
Æ 拔下料车电源电缆 (2)。
Æ 向一侧移动保护罩 (12)，直到可以拔下料车控制电缆 (1)。
Æ 拔下元件料台控制电缆 (1)。
Æ 断开压缩空气供给 (3)。
Æ 拆卸料车。
5.9.3 装载料车
警告 5
检查贴片头是否在料车的外侧。 5
5 操作员，生产线工程师，维护工程师 用户手册 SIPLACE S-27 HM
5.9 装卸料车 软件版本 SR.503.XX 2003 年 3 月中文版
114
注意 5
装载料车时，确保料台底座在其顶端位置，且支架 (7) 向上折起。 5
Æ 切断供料器的空料带。
Æ 确保元件料台底座的接触表面 (10) 干净。
Æ 小心将料车推到贴片系统中。
Æ 连接压缩空气供给 (3)。
Æ 插入控制电缆 (1)。
Æ 为了露出电源插座，移动控制电缆上的保护罩 (12)。
Æ 插入料车的电源电缆 (2)。
Æ 同时面向您拉出两个螺线管 (6)，然后将料车支架 (7) 降低，以便降低元件料台底座。
Æ 检查料车料台底座的对中孔是否与贴片系统的对中销精确对中。
Æ 按下按钮 (5)，直到料车料台底座升到顶端位置。
碰撞危险警告 5
降低料车料台底座时，不要将手伸进供料器和废料带导槽的间隙中。 5
Æ 松开按钮。料车料台底座将下降。
Æ 确保对中销与料车料台底座中的对中孔对中，且料车底座完全降低下来。
Æ 向上折起料车的支架 (7)。
Æ 锁紧两个水平紧固扳手 (11)。
Æ 关闭侧面防护网和保护罩。
Æ 按下 Start （启动）按钮，启动贴片系统。
