6 元件的处理 用户手册 SIPLAC E S-27 HM 6.2 供料器的技术数据 软件版本 SR.503.XX 2003 年 3 月中文版 120 6.2.4 12/16 mm S 供料器 图 6.2 - 4 12/16 mm S 供料器 部件号 00141092-xx 宽度 30.6 mm 每个供料器的料槽数目 1 占用的料位 1 供料器最大数目 2 x 20 7 英寸料卷的元件容量 约 4000 传送步距 （可变） 4m m ，…
用户手册 SIPLACE S-27 HM 6 元件的处理
软件版本 SR.503.XX 2003 年 3 月中文版 6.2 供料器的技术数据
119

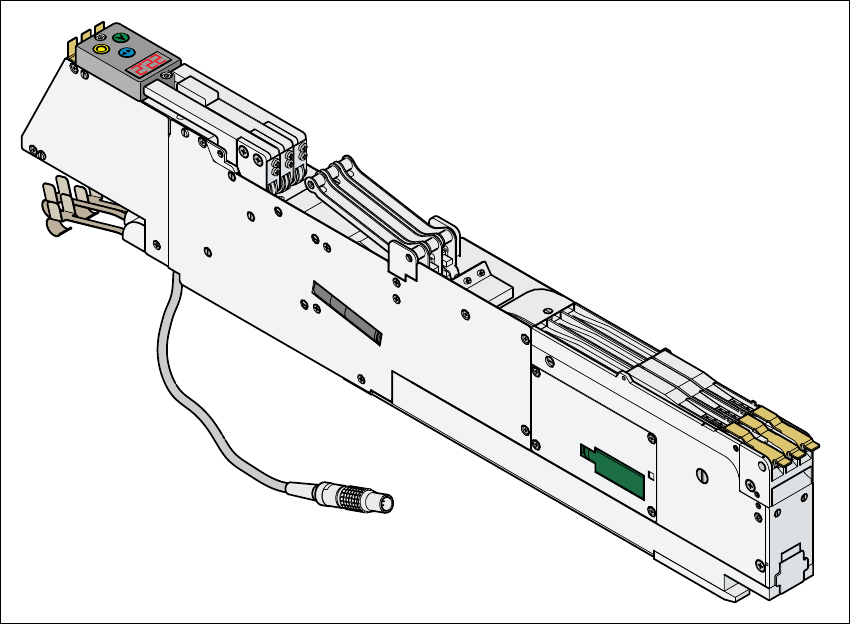

6.2.3 用于 0201/0402 元件的 3x8mm S 供料器
图
6.2 - 3
用于
0201/0402
元件的
3 x8 mm S
供料器
部件号 00141099-xx
宽度 30.6 mm
元件范围 0201， 0402
每个供料器的料槽数目 3
占用的料位 1
供料器最大数目 2 x 20
7 英寸料卷的元件容量 约 10,000 至 15,000
传送步距 （可变） 2mm / 4mm
6 元件的处理 用户手册 SIPLACE S-27 HM
6.2 供料器的技术数据 软件版本 SR.503.XX 2003 年 3 月中文版
120
6.2.4 12/16 mm S 供料器
图
6.2 - 4 12/16 mm S
供料器
部件号 00141092-xx
宽度 30.6 mm
每个供料器的料槽数目 1
占用的料位 1
供料器最大数目 2 x 20
7 英寸料卷的元件容量 约 4000
传送步距 （可变） 4mm， 8mm， 12mm， 16mm
用户手册 SIPLACE S-27 HM 6 元件的处理
软件版本 SR.503.XX 2003 年 3 月中文版 6.2 供料器的技术数据
121
6.2.5 用于基于金属粉末电容器的 12mm S 供料器， C/D 型
图
6.2 - 5
用于基于金属粉末电容器的
12 mm S
供料器，
C/D
型
部件号 00141118-xx
宽度 30.6 mm
每个供料器的料槽数目 1
占用的料位 1
供料器最大数目 2 x 20
7 英寸料卷的元件容量 约 4000
料带最大高度 3.6 mm
传送步距 （可变） 4mm， 8mm， 12mm， 16mm
请注意： 6
使用供料器类型，可以调节拾取位置上料带支承的高度。 6
警告 6
向基于金属粉末 （例如：钽）电容器供料时，只使用
在右侧加贴标签的供料器。 6
供料器标签 （放大）
Approved for
capacitors based on
metal-powder
Freigegeben f
黵
Kondensatoren auf
Metallpulver-Basis
