6 元件的处理 用户手册 SIPLAC E S-27 HM 6.3 安装供料器 软件版本 SR.503.XX 2003 年 3 月中 文版 128 图 6.3 - 1 在元件料台上插入 30 或 45 mm 宽的供料器 (1) 供料器，宽 30 mm (2) 供料器，宽 45 mm (3) 供料器，宽 30 mm (4) 对中球 (5) 元件供料器料台
用户手册 SIPLACE S-27 HM 6 元件的处理
软件版本 SR.503.XX 2003 年 3 月中文版 6.3 安装供料器
127
6.3 安装供料器
6.3.1 备制元件料台和供料器，准备安装
Æ 选择要使用的供料器的设定范围 （见振动器配置）。
Æ 将贴片头移到等待位置，并按下急停按钮。
Æ 打开保护罩。
Æ 清洗供料器的接触表面以及元件料台上供料器的接触表面。
Æ 将供料器放在元件料台上事先选定的料槽上 （见振动器配置）。
6.3.2 插入供料器
Æ 插入供料器，以便对中球卡住供料器的后部，并由元件料台上相应的对中销固定就位供料器的
前部。 确保供料器在元件料台上的位置与其宽度相适应。
Æ 检查供料器是否牢固地置于元件料台上。
Æ 将供料器插头插在其所在位置下的插座中。
请注意 6
由于供料器通过此插座接收控制脉冲，所以连接供料器时，要确保连接到正确插座上。如果
没有连接到正确的插座上，供料器无法正确工作。 6
Æ 关闭保护罩并重新打开控制部件。
Æ 必要时，检查续料情况。
Æ 继续贴片。
6 元件的处理 用户手册 SIPLACE S-27 HM
6.3 安装供料器 软件版本 SR.503.XX 2003 年 3 月中文版
128

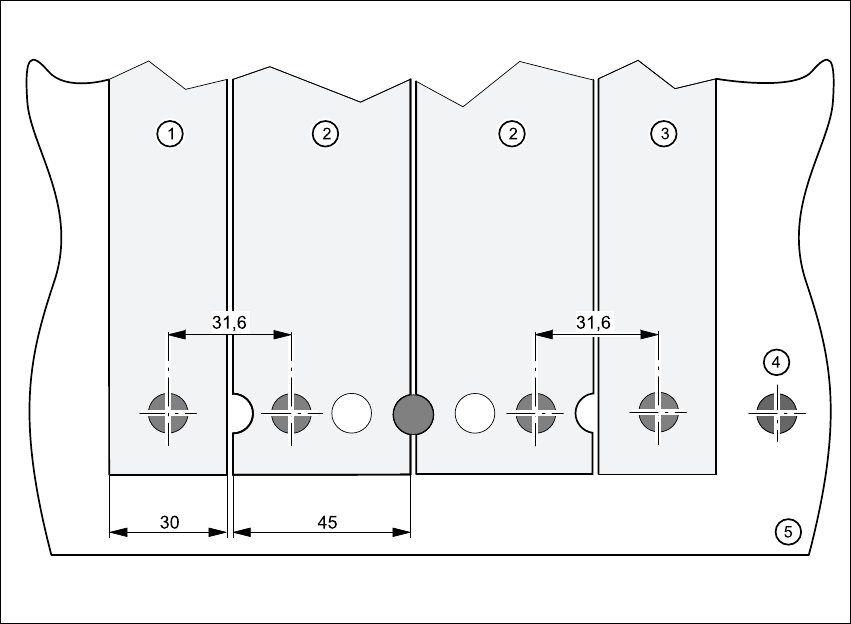

图
6.3 - 1
在元件料台上插入
30
或
45 mm
宽的供料器
(1) 供料器，宽 30 mm
(2) 供料器，宽 45 mm
(3) 供料器，宽 30 mm
(4) 对中球
(5) 元件供料器料台
用户手册 SIPLACE S-27 HM 6 元件的处理
软件版本 SR.503.XX 2003 年 3 月中文版 6.4 料车
129
6.4 料车
6.4.1 结构
料车主要由机箱、安装供料器的元件料台，通讯装置，料带容器和废料带容器组成。

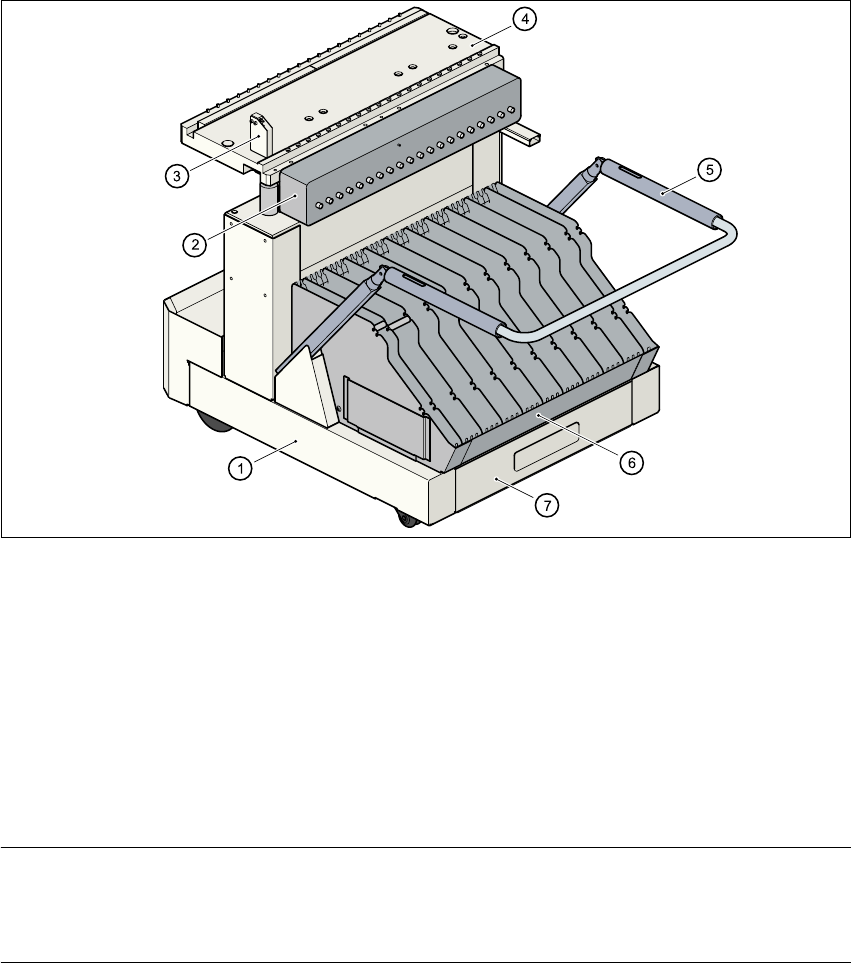

图
6.4 - 1
料车
(1) 料车
(2) 通讯装置
(3) 升高元件供料器料台的控制按钮
(4) 元件供料器料台
(5) 用于锁紧和降低元件供料器料台的手柄
(6) 料带容器
(7) 废料带容器
安全操作注意事项
所有的料车或矩阵式料盘交换器必须安装在贴片机上，只有这样才能操作。如果未安装，则贴片
机应处于 EMERGENCY STOP （急停）状态。贴片过程则中断。
从第 111 页，第 5.9 节起，对装载和卸载料车进行描述。
