用户手册 SIPLACE S-27 HM 6 元件的处理 软件版本 SR.503.XX 2003 年 3 月中文版 6.5 废料带切割器 131 6.5 废料带切割器 6.5.1 概述 贴片系统在两个料车位置上各有 一个废料带切割器，用于切 割废料带。料带切割碎片会 落入料车 的废料带容器中。 Æ 每天清空废料带容器。 图 6.5 - 1 废料带切割器 (1) 固定的切割刀片 (2) 夹持器 (3) 可移动的切割刀片 (4) 电子控制部…

100%1 / 202
6 元件的处理 用户手册 SIPLACE S-27 HM
6.4 料车 软件版本 SR.503.XX 2003 年 3 月中文版
130
6.4.2 料带容器
可以使用直径最大为 15 英寸的料卷。但是，应使用 15 英寸料卷的芯轴。按图 6.5 - 2 所示，将芯
轴插入分隔板中。
请注意 6
如果料盘直径超过 5 英寸，我们建议使用芯轴。这可以保证供料器可靠运行。 6
图
6.4 - 2
带料带容器的料车
(1) 料车
(2) 芯轴
(3) 分隔板
(4) 料带容器
用户手册 SIPLACE S-27 HM 6 元件的处理
软件版本 SR.503.XX 2003 年 3 月中文版 6.5 废料带切割器
131
6.5 废料带切割器
6.5.1 概述
贴片系统在两个料车位置上各有一个废料带切割器，用于切割废料带。料带切割碎片会落入料车
的废料带容器中。
Æ 每天清空废料带容器。

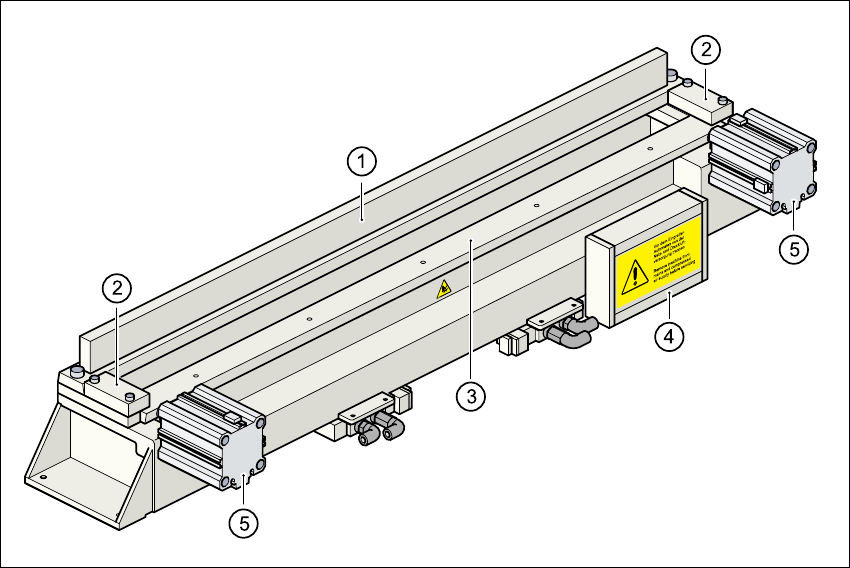

图
6.5 - 1
废料带切割器
(1) 固定的切割刀片
(2) 夹持器
(3) 可移动的切割刀片
(4) 电子控制部件
(5) 短行程气缸
6 元件的处理 用户手册 SIPLACE S-27 HM
6.5 废料带切割器 软件版本 SR.503.XX 2003 年 3 月中文版
132
6.5.2 将料带插入料带切割器

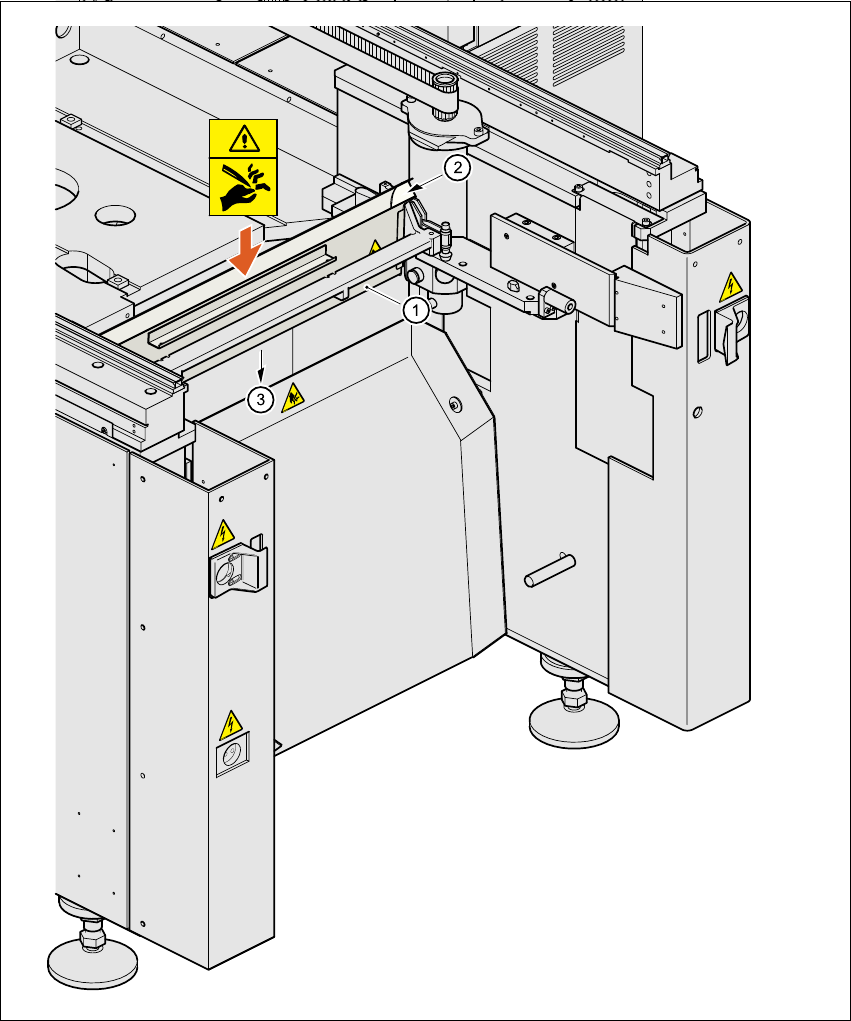

图
6.5 - 2
将料带插入料带切割器
(1) 废料带导槽
(2) 废料带
(3) 废料带切割器
