6.6.2 概述
扁平封装的 IC 的使用在扁平组件的生产中越来越重要。这些元件现在几乎毫无例外都是由华夫料
盘供应。
然而，与元件密度相比，华夫料盘所需的空间相对较大。
对于低元件容量来说，必须频繁地更换华夫料盘。这意味着，如果手动更换料盘，则贴装程序不
得不中断。
使用矩阵式料盘交换器就避免浪费时间，因为华夫料盘可以储存和自动更换。可编程、随机存取
多达 2 x 40 个华夫料盘的功能还可以增加可使用的元件的数量。
请注意： 6
矩阵式料盘交换器可以在贴片机右侧的位置 1 和 / 或左侧的位置 3 处连接。它并不占用整个位置
的宽度。集成在矩阵式料盘交换器中的料台 （见图 6.6 - 2 中的 2）可放置 9 个供料器。 6
6 元件的处理 用户手册 SIPLACE S-27 HM
6.6 矩阵式料盘交换器 软件版本 SR.503.XX 2003 年 3 月中文版
136

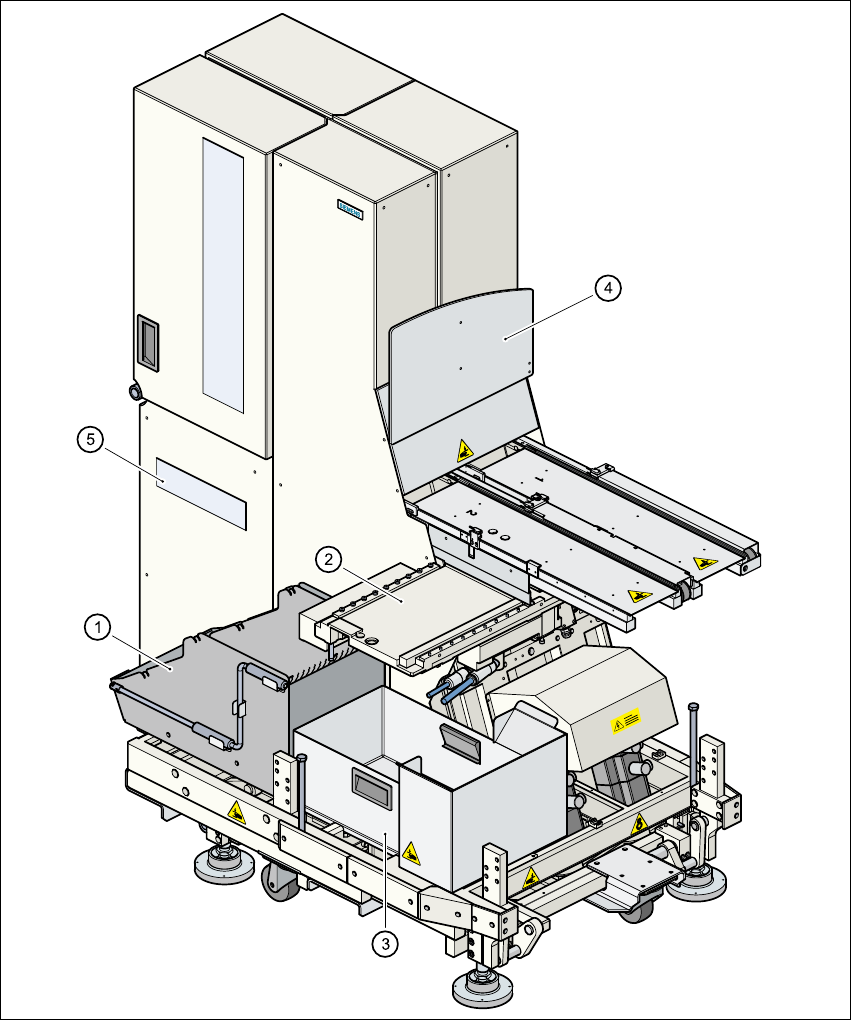

图
6.6 - 2
矩阵式料盘交换器，前视图
(1) 料带容器
(2) 可放置 9 个供料器的料台
(3) 废料带容器
(4) SIPLACE 贴片机内侧挡板
(5) 状态、警告及故障显示面板
用户手册 SIPLACE S-27 HM 6 元件的处理
软件版本 SR.503.XX 2003 年 3 月中文版 6.6 矩阵式料盘交换器
137
6.6.3 矩阵式料盘交换器原理
矩阵式料盘交换器可以用来完全自动储存和更换最多达 80 个华夫料盘。华夫料盘的料层 （在料
盘塔中的储存位置）由下而上、按升序编号。
各个料盘塔相互独立地垂直移动，直至所选的吸嘴盘处于平送轴的范围内。平送轴将华夫料盘从
料盘塔传至贴片头的存取区域中。
6.6.4 技术数据
6.6.4.1 尺寸、重量、其它数据
6
6.6.4.2 电气额定值
6
尺寸 （长 x 宽 x 高）
1,350 mm x 775 mm x 1,499 mm
重量 （主体） 约 500 kg （包括料盒和华夫盘托盘）
重量 （部分装备） 约 532 kg （包括元件）
重量 （完全装备） 约 600 kg （包括料盘和供料器）
重量 （移动重量） 约 43.5 kg / 料盘塔
料盒尺寸 （长 x 宽 x 高）
354.1 mm x 154.8 mm x 131 mm
料盒重量 约 7.5 kg
垂直行程
502.5 mm
（第 1 至 40 个华夫盘托盘）
水平行程 约 640 mm （回参考点位置与元件位置之间）
料层间距
11 mm
料盒间距
134.5 mm
储存容量 装载 80 个华夫 （盘式）吸嘴盘的华夫盘托盘
华夫盘托盘
尺寸 （长 x 宽 x 高）
更换时间 （5 层以上）
371 mm x 146 mm x 10.1 mm
2 秒
安装支脚 / 滚轮上的单位面积负荷
2.78 kg/cm²
或 4.01 kg/cm² （完全装备）
最小元件尺寸 （长 x 宽）
5 mm x 5 mm
最大元件高度 15.5 mm （当使用的元件大于 7.62 mm 时，隔层
拆除华夫盘托盘）
电源电压 3 x 400 V ~， 50 Hz （欧洲）
3 x 208 V ~， 60 Hz （美国）
总功率
3.5 kW
