用户手册 SIPLACE S-27 HM 7 贴片机扩展部件 软件版本 SR.503.xx 2003 年 3 月中文版 7.1 12 段位器收集贴片头吸嘴交换器 145 7.1.4 操作说明 Æ 第一次将某一类型的吸嘴放入吸嘴盘时 ，贴上一个粘性标签，以识别 吸嘴类型。 请注意 7 每个吸嘴盘中必须只用一种类型的 吸嘴。 在贴片机外装吸嘴盘，并务必更换 整个吸嘴盘。 7 Æ 打开锁定板，并将吸嘴放入吸嘴库中。 Æ 关闭锁定板，使得吸嘴不…
7 贴片机扩展部件 用户手册 SIPLACE S-27 HM
7.1 12 段位器收集贴片头吸嘴交换器 软件版本 SR.503.xx2003 年 3 月中文版
144

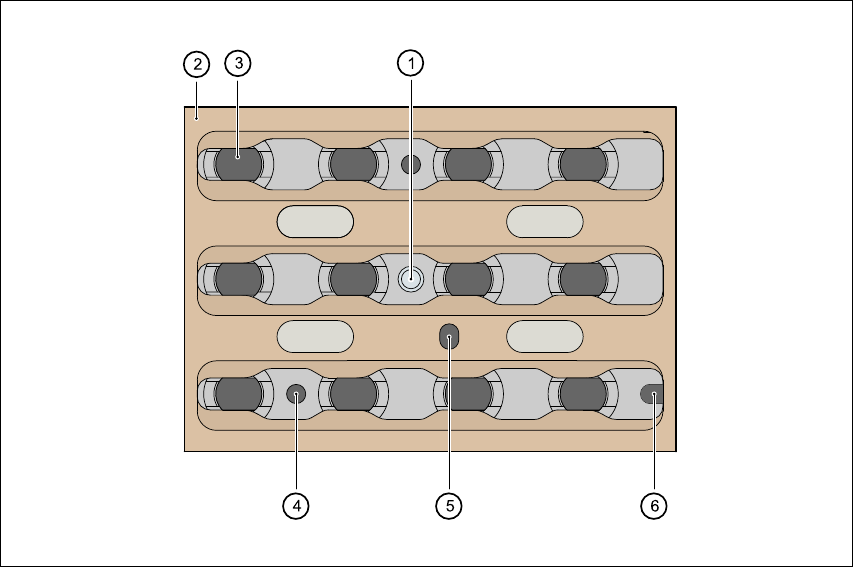

图
7.1 - 2
吸嘴盘和吸嘴库
(1) 定位基准点
(2) 锁定板
(3) 吸嘴库
(4) 吸嘴盘对中用的平行销销孔
(5) 滑动装置的平行销销孔
(6) 用于吸嘴盘对中的平行销的槽
12 3
4
10 11
12
9
5
6
7
8
用户手册 SIPLACE S-27 HM 7 贴片机扩展部件
软件版本 SR.503.xx 2003 年 3 月中文版 7.1 12 段位器收集贴片头吸嘴交换器
145
7.1.4 操作说明
Æ 第一次将某一类型的吸嘴放入吸嘴盘时，贴上一个粘性标签，以识别吸嘴类型。
请注意 7
每个吸嘴盘中必须只用一种类型的吸嘴。
在贴片机外装吸嘴盘，并务必更换整个吸嘴盘。 7
Æ 打开锁定板，并将吸嘴放入吸嘴库中。
Æ 关闭锁定板，使得吸嘴不会从吸嘴盘中掉出来。
注意 7
在装填吸嘴盘前，确保收集贴片头上的所有吸嘴已经放回到各自的吸嘴盘中。 7
Æ 有关吸嘴交换器的编程，见 UNIX 线控计算机和 SIPLACE Pro 计算机 《用户手册》。
请注意 7
Æ 切勿将元件落在吸嘴盘上。如有元件掉落，则会使锁定板卡住。
Æ 切勿将元件落在空的供料器料位上。如果掉落，这些元件会吸在磁性条上。如果供料器没有正
确地放在元件料台上，生产可能要中断。所以应定期清洗吸嘴盘和空料位。
7 贴片机扩展部件 用户手册 SIPLACE S-27 HM
7.1 12 段位器收集贴片头吸嘴交换器 软件版本 SR.503.xx2003 年 3 月中文版
146
7.1.5 清空抛料仓
在 9xx 吸嘴系列中，抛料仓可容纳约 50 个吸嘴。为避免贴片程序发生故障，必须定期清空抛料
仓。
图
7.1 - 3
清空抛料仓，
12
段位器收集贴片头
(1) 取下抛料仓
Æ 按箭头方向从夹持器中拉出抛料仓，然后将仓抬离夹具。
Æ 要返回抛料仓，将其推回到夹持器中。
