00193563-01 - 第148页
7 贴片机扩展部件 用户手册 SIPLAC E S-27 HM 7.1 12 段位器收集贴片头吸嘴交 换器 软件版本 SR.503.xx2003 年 3 月中文版 148 7.1.7 吸嘴交换器 - 位置检测 每个吸嘴盘都有一个位置检测基准 点。 图 7.1 - 5 吸嘴交换器 - 位置检测 (1) 定位基准点 (2) 吸嘴在吸嘴盘中相对于定位基准点的位置 12 3 4 10 11 12 Y X 9 5 6 7 8
用户手册 SIPLACE S-27 HM 7 贴片机扩展部件
软件版本 SR.503.xx 2003 年 3 月中文版 7.1 12 段位器收集贴片头吸嘴交换器
147
7.1.6 更换吸嘴盘
Æ 要取出吸嘴盘，应从吸嘴盘边拨开弹簧卡子 （图 7.1 - 4 中的 1）。将吸嘴盘从托盘中提出。
7
图
7.1 - 4
更换吸嘴盘
(1) 弹簧卡子
(2) 保持夹
(3) 对中孔
(4) 槽
(A) 将弹簧卡子从吸嘴盘上推开
请注意
确保在插入吸嘴盘时，使对中销滑入对中孔 (3) 和槽 (4)。 7
Æ 首先将编号为 1、 2、 3、 4 的吸嘴的吸嘴盘侧面放到支架上。保持夹 (2) 必须滑入到吸嘴盘的
槽中。
Æ 将弹簧卡子从吸嘴盘上推开。
Æ 压下吸嘴盘使其平放在支架上，然后松开弹簧卡子。弹簧卡子必须锁好入位。
7 贴片机扩展部件 用户手册 SIPLACE S-27 HM
7.1 12 段位器收集贴片头吸嘴交换器 软件版本 SR.503.xx2003 年 3 月中文版
148

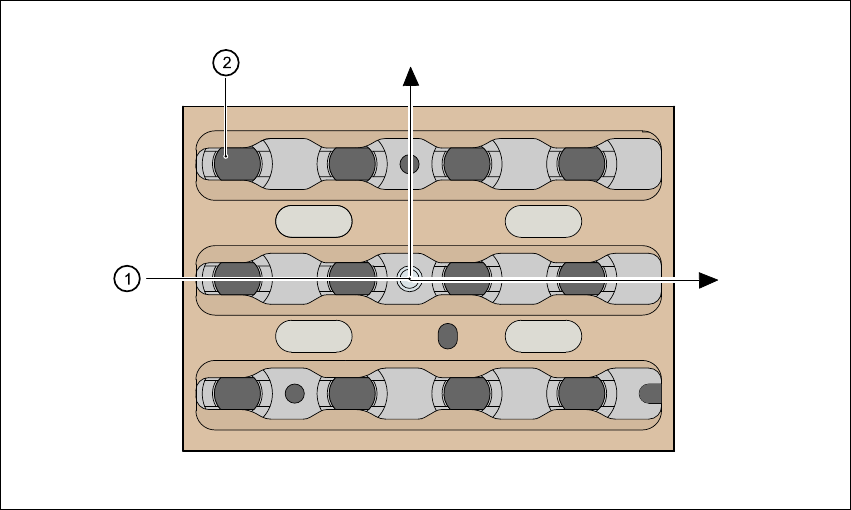

7.1.7 吸嘴交换器 - 位置检测
每个吸嘴盘都有一个位置检测基准点。
图
7.1 - 5
吸嘴交换器
-
位置检测
(1) 定位基准点
(2) 吸嘴在吸嘴盘中相对于定位基准点的位置
12 3
4
10 11
12
Y
X
9
5
6
7
8
用户手册 SIPLACE S-27 HM 7 贴片机扩展部件
软件版本 SR.503.xx 2003 年 3 月中文版 7.2 元件条形码
149
7.2 元件条形码
7.2.1 概述
在贴片系统中，条形码阅读器可用来检查料槽的位置分配是否正确，而且还能从元件卷轴上读取
元件的数据。
图
7.2 - 1
元件条形码阅读器
(1) 元件条形码阅读器
