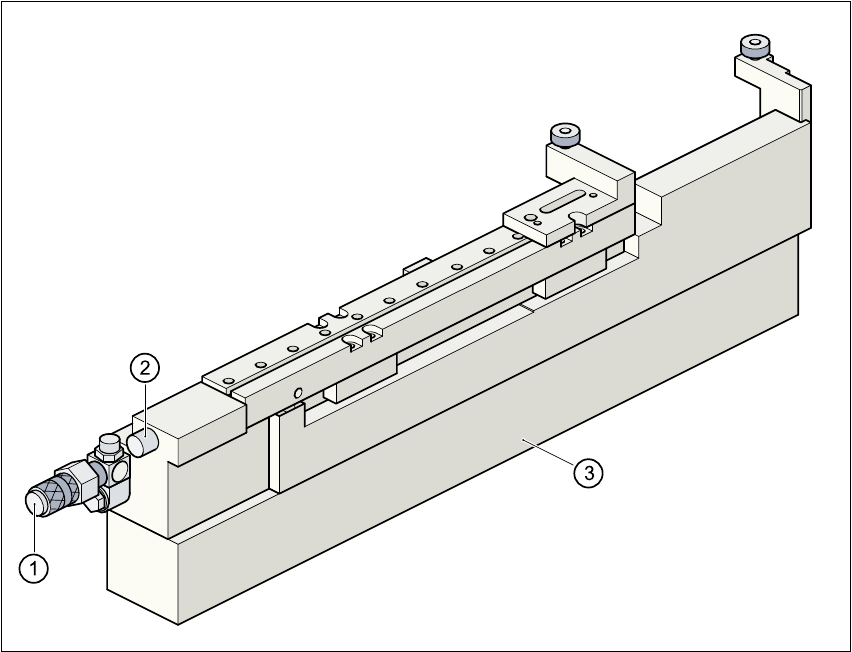

用户手册 SIPLACE S-27 HM 7 贴片机扩展部件 软件版本 SR.503.xx 2003 年 3 月中文版 7.5 陶瓷印制板对中 161 Æ 用 SITEST 程序编辑贴片机数据中的传送类型 （见 7.5.2 节中的表格） 。 图 7.5 - 2 陶瓷印制板对中 （侧视图） (1) 结合插座 (2) “陶瓷印制板对中”传感器 (3) 机座 7.5.3.3 维护 - 清洁并润滑 X 轴对中装置内的滚珠 座圆。 - 如果有必要…
7 贴片机扩展部件 用户手册 SIPLACE S-27 HM
7.5 陶瓷印制板对中 软件版本 SR.503.xx2003 年 3 月中文版
160

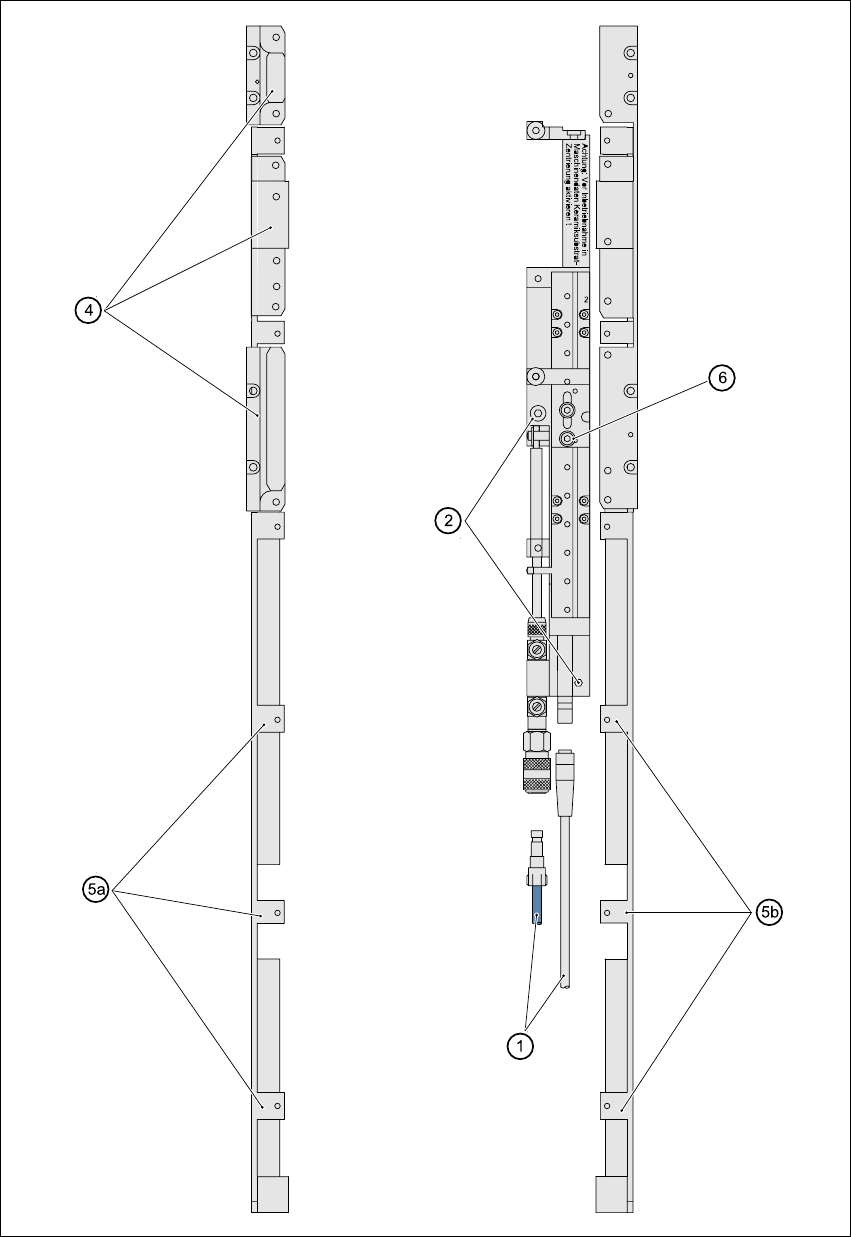

图
7.5 - 1
总视图 （平面图）
7 贴片机扩展部件 用户手册 SIPLACE S-27 HM
7.5 陶瓷印制板对中 软件版本 SR.503.xx2003 年 3 月中文版
162
7.5.4 技术数据
7
7.5.5 使用斜射照明进行光学对中
7.5.5.1 概述
对于光学对中，必须考虑到陶瓷印制板的特殊性能。对比度很大程度上依赖于调整结构所使用的
胶、调整结构四周的空区域以及照明类型。
斜射照明装置 （包括普通光、蓝色光和 IR 光）位于副悬臂照相机的前部。
7.5.5.2 具有普通光的斜射照明装置

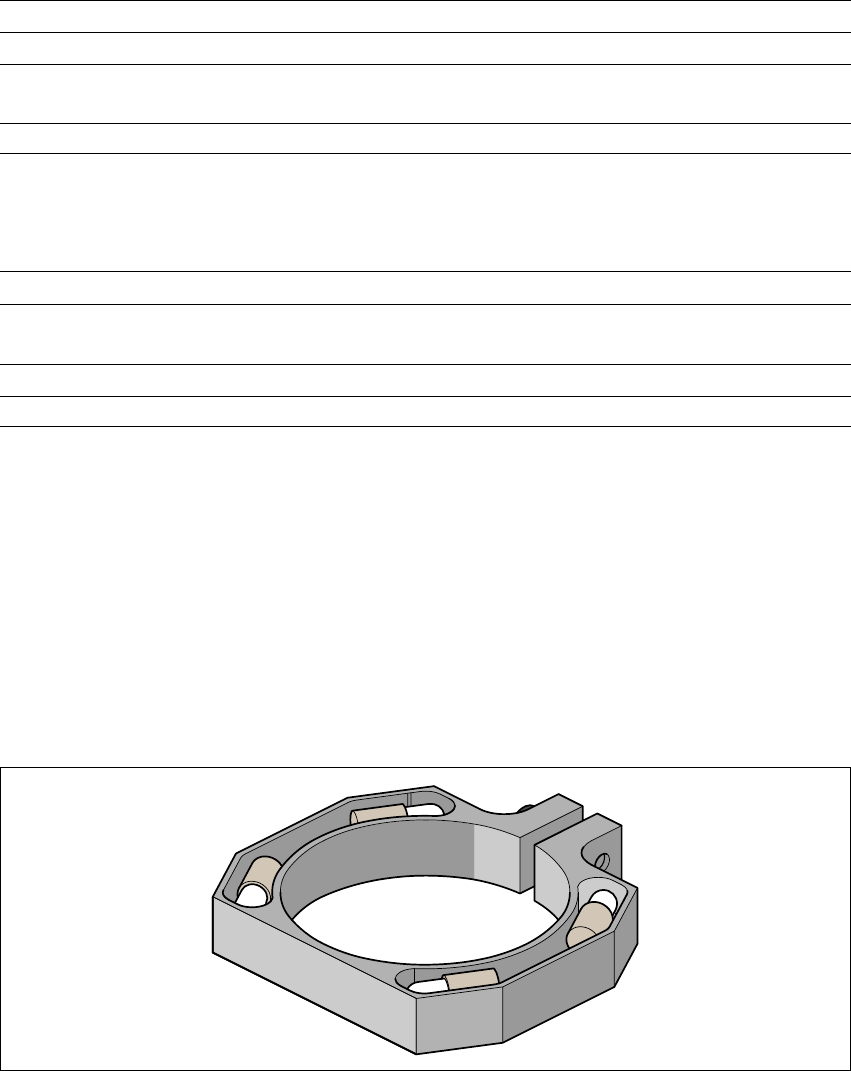

图
7.5 - 3
用于副悬臂照相机的、具有普通光的斜射照明装置
可以接通斜射照明装置，而不是现有的照明装置 （见第 7.5.2 节，第 159 页的表）。
印制板格式 50 mm x 50 mm 至 100 mm x 180 mm
印制板厚度 0.5 mm 至 1.5 mm
印制板型号 未划线 （无故障）
划线 （须测试）
传送导轨上的支承
2.5 mm
光学对中 PCB 视像组件的视场区域
浅色锡膏的照明类型：
深色锡膏的照明类型并关闭
相邻结构 (> 1 mm)
5.7 mm x 5.7 mm
PCB 视像组件 （标准）
斜射照明 （选项）
基准点标准 见 PCB 视像组件位置检测
机械对中
X/Y 轴对中精确度
± 0.07 mm / 4 sigma
PCB 下侧间隙
12 mm
压缩空气连接
0.55 MPa (5.5 bar)
