7.6.4 功能说明
大量 CERAM 元件贴装在覆盖有粘性薄膜的玻璃 PCB 上。在 CERAM 元件顶部，每个角都有参
考基准点。玻璃 PCB 在元件基准点的附近也有参考基准点。

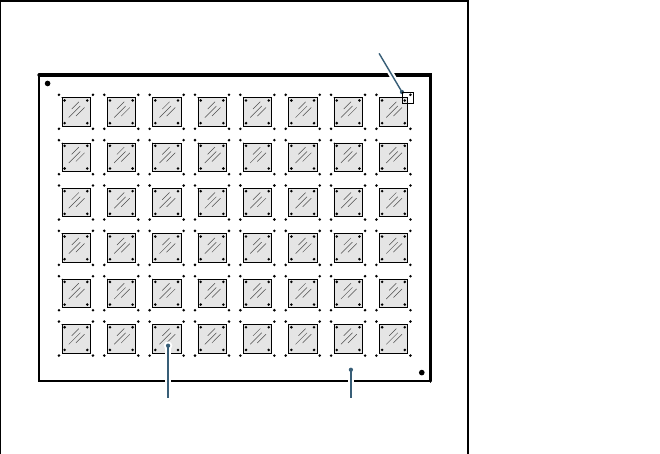

图
7.6 - 1
精细校准原理
贴装后， PCB 照相机对 PCB 和元件上相关的参考基准点拍摄四套图像。然后，由分析程序来确
定 X/Y 轴方向上的贴片偏移和角度偏移。偏移值用于计算经过修正的值，计算出来的修正值再输
入到贴片机数据文件 (FK_off.ma) 中。
7.6.5 测量模式
可选择下列测量模式：
- 测量单独贴片头的值。
- 测量贴片区域中所有贴片头的值。
- 测量整个贴片机的值。
根据需要，测量可反复进行。测量时，可替换也可不替换 CERAM 元件。
7.6.6 显示和分析测量值
测量值以图形形式显示在屏幕上，并保存到磁盘上。下列显示选项可用：
- 显示每个贴片头的测量值。
玻璃元件 玻璃 PCB
PCB 照相机的视场
7 贴片机扩展部件 用户手册 SIPLACE S-27 HM
7.6 精细校准 软件版本 SR.503.xx2003 年 3 月中文版
170
- 显示每个段位器的测量值。
- 显示 X 或 Y 方向的测量值或角度测量值。
用户手册 SIPLACE S-27 HM 7 贴片机扩展部件
软件版本 SR.503.xx 2003 年 3 月中文版 7.7 6 段位器收集贴片头吸嘴交换器
171
7.7 6 段位器收集贴片头吸嘴交换器
7.7.1 综述
贴片系统标配了 2 个收集贴片头。吸嘴交换器为可选件，用户可自行选择安装到每个收集贴片头
上。它能迅速改变吸嘴设置，使贴片头很快适应贴片程序的需求。
吸嘴交换器包含至少 1 个、最多 5 个吸嘴盘，每个吸嘴盘有 12 个吸嘴库 （见图 7.7 - 1）。 吸 嘴
盘置于一个公共的支承面上。每个吸嘴盘利用两个平行销对中，并用夹子固定在位。
可安装 9xx 和 8xx 吸嘴类型的吸嘴盘。吸嘴盘可按需排列。
请注意： 7
欲了解用于 12 段位器收集贴片头的吸嘴交换器的信息，请参阅第 141 页，第 7.1 节。 7
7.7.2 技术数据
7
6 段位器收集贴片头吸嘴交换器
尺寸 （长 x 宽 x 高）
282 mm x 233 mm x 108 mm
吸嘴库的数目 最少 6 个 / 最多 30 个
吸嘴类型 8 xx， 9 xx
打开和关闭锁定板所需的时间
<200 ms
抛料仓的容量 9xx 型约为 50 个吸嘴
8xx 型约为 5 个吸嘴
气动系统 压缩空气管 0.53 MPa
(5.3 bar)
