7.12.2 进行并行贴片
并行排列的贴片机生产线需要很大的空间，因此并行贴片原理在地面传送带和水平 / 垂直升降
（HV 梭动传送机）上实施。尽管贴片机为串行排列，但升降装置和地面传送带仍允许生产线并行
运行。这样， SIPLACE 生产线的占地面积几乎与以前相同。
地面传送带
两个传送带携带贴片机下面空的或贴装的 PCB （见图 7.12 - 1）。
水平 / 垂直升降 （水平 / 垂直梭动传送机）
在生产线初始端、贴片机之间、生产线末端有 HV 梭动传送机。它携带着 PCB，穿梭在地板和处
理层、以及地面传送带上的两个轨道之间。
7
图

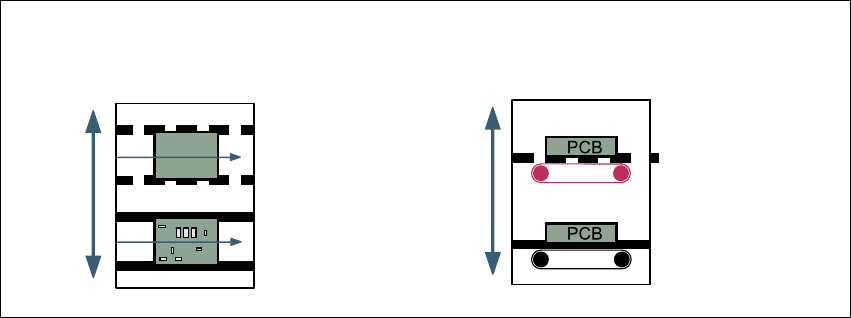

7.12 - 2
水平
/
垂直梭动传送机 （
HV
梭动传送机），传送轨道更改和升降功能
水平传送导轨
HV 梭动传送机
升降功能
垂直传送导轨
未贴装
已贴装
标准
传送导轨层
底层地面
传送导轨层
HV 梭动传送机
传送轨道更改
用户手册 SIPLACE S-27 HM 7 贴片机扩展部件
软件版本 SR.503.xx 2003 年 3 月中文版 7.12 SIPLACE 生产率提升系统
189
7.12.3 生产率提升系统的优点
生产率提升系统能够提高生产线上贴片机的贴片率，进而提高整个生产线的生产率。
7
图

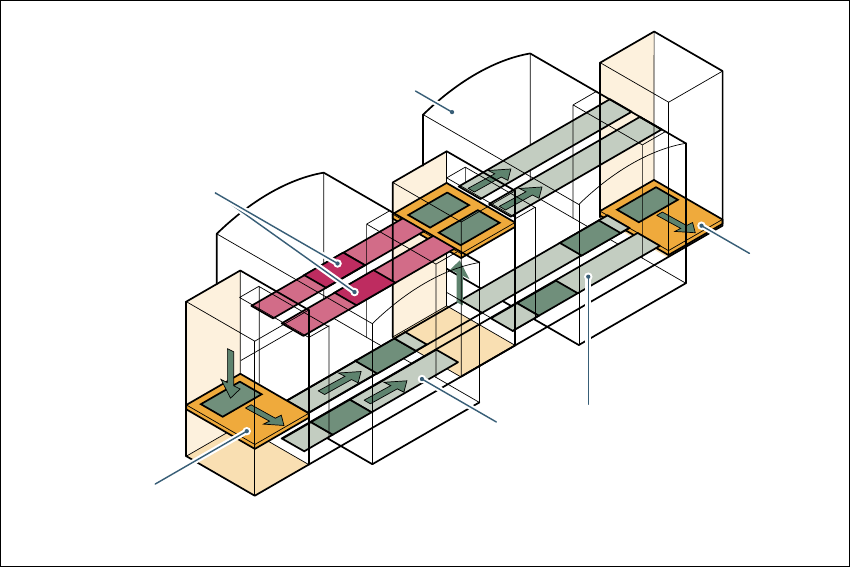

7.12 - 3
生产率提升系统
-
避免停机
当生产线并行连接时，不会因单个贴片机出现故障而使整条生产线停止运行。此外，还可以在其
它生产线继续贴装无须中断的情况下，访问单独的贴片机。
使用这一功能，可
- 调查流程或进行测试
- 为 PCB 基准点、封装形式或测试贴片编程
- 进行维护或修理
- 修改操作错误，例如没有及时连接料带或元件。
另一个优点是生产线可使用软件按需重新配置，而无须重设贴片机。
传送导轨段，
处理
贴片机
水平
和垂直升降
地面传送带
轨道更改
7 贴片机扩展部件 用户手册 SIPLACE S-27 HM
7.12 SIPLACE 生产率提升系统 软件版本 SR.503.xx2003 年 3 月中文版
190
7.12.4 技术数据
7
电源电压 230/400 V~， 110/230 V~， ± 10%, 50/60 Hz
连接的总负荷
0.5 kVA
总功率 0.5 kW （2 A 连接的负荷）
熔丝
6.3 A
电源故障 最长 20 msec
压缩空气连接 最小 0.5 MPa (5.0 bar), 10 Nl/min
传送导轨段长度
1,595 mm
HV 梭动传送机长度
540 mm
HV 梭动传送机宽度
1,045 mm
HV 梭动传送机高度 1200 mm（用于高度为 930 mm 的传送导轨）
HV 梭动传送机重量
212 kg
底层地面部分的重量
90 kg
基础上单位面积允许的负荷 最小 0.2 t/m²
室内温度 15 °C 至 35 °C
空气湿度 30 - 70%，（但是平均不超过 45% ，以防止贴
片机冷凝）。
最大噪音
62 dBA
PCB 传送导轨高度
930 ± 30 mm
PCB 尺寸
宽度
长度
厚度
50 mm - 216 mm (2" - 8.5")
50 mm 460 mm (2" 18")
0.5 mm - 4.5 mm
