用户手册 SIPLACE S-27 HM 2 安全操作 软件版本 SR.503.xx 2003 年 3 月中文版 2.2 警 告标签 27 警告 2 如果要使用料带切割器，必须切 断贴片机的主电源和压缩空 气供给装置。 稍候，直至压力降到 0 Mp a 。 2.2.2.1 废料带导槽和废料带斜槽上的警 告标签 W205 2 图 2.2 - 5 废料带导槽和废料带斜槽上 的警告标签 W205

100%1 / 202
2 安全操作 用户手册 SIPLACE S-27 HM
2.2 警告标签 软件版本 SR.503.xx 2003 年 3 月中文版
26
2.2.1.4 警告标签 W206
2
图 2.2 - 1 的 W206，部件号 03009345-01
2.2.2 料带切割器上的警告标签 W205
2
图 2.2 - 1 的 W205，部件号 03009343-01
2
图
2.2 - 4
料带切割器顶部的警告标签
W205
2
危险电压！
关闭主电源开关时，贴有这样标签的部件仍然带电。
维护贴片机时，切断贴片机的主电源。
NAFTA 区域：有电击或燃烧的危险！
2
2
2
2
2
2
2
2
有切割的危险！
甚至关闭贴片机时，仍有切割危险
用户手册 SIPLACE S-27 HM 2 安全操作
软件版本 SR.503.xx 2003 年 3 月中文版 2.2 警告标签
27
警告 2
如果要使用料带切割器，必须切断贴片机的主电源和压缩空气供给装置。
稍候，直至压力降到 0 Mpa。
2.2.2.1 废料带导槽和废料带斜槽上的警告标签 W205
2
图
2.2 - 5
废料带导槽和废料带斜槽上的警告标签
W205
2 安全操作 用户手册 SIPLACE S-27 HM
2.2 警告标签 软件版本 SR.503.xx 2003 年 3 月中文版
28

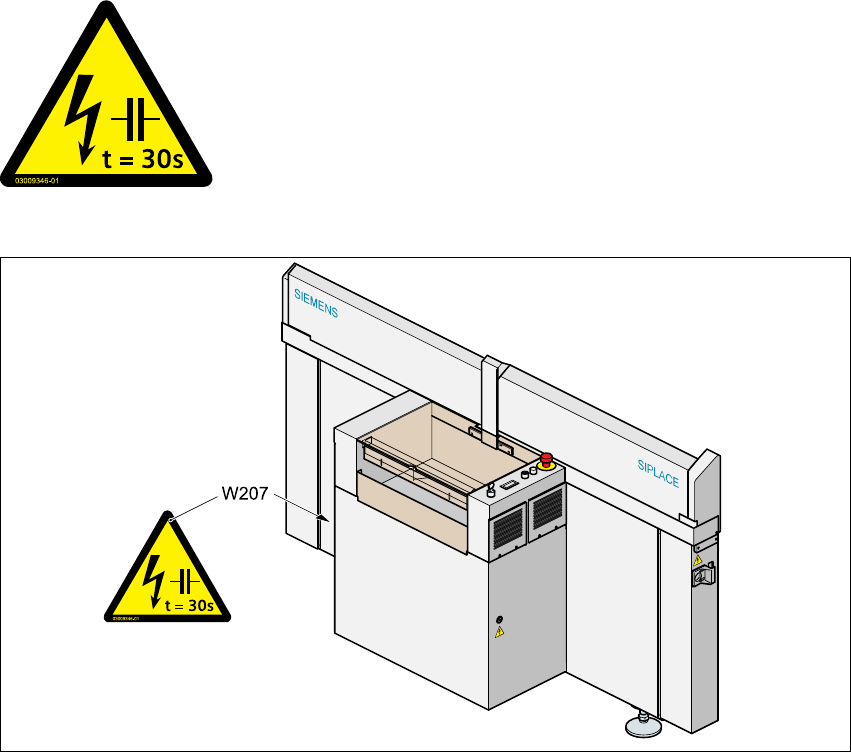

2.2.3 伺服装置上的警告标签 W207
2
位置 W207，部件号 03009346-01
2
图
2.2 - 6
伺服装置
Macrolon
面板上的警告标签
W207
2
2
主电源电压！
关闭主电源开关，等候 30 秒，直至电容器放电。
NAFTA 区域：有电击或燃烧的危险！
