00193563-01 - 第42页
2 安全操作 用户手册 SIPLAC E S-27 HM 2.3 激光分类 软件版本 SR.503.xx 2003 年 3 月中文版 42 警告 2 Æ 贴片机运行时，不要将手放到矩阵式料盘交 换器与贴片机机架 (1) 之间的间隙 中。 Æ 在贴片机插座 (2) 上连接和断开矩阵式料盘交换器控制电缆前， 始终将矩阵式料盘交换器连 接 到贴片机上。 Æ 在将矩阵式料盘交换器元件供料器料台的控 制电缆插入贴片机插座 (3) 或拔下之前，始终…
用户手册 SIPLACE S-27 HM 2 安全操作
软件版本 SR.503.xx 2003 年 3 月中文版 2.3 激光分类
41
2.3.11 装卸矩阵式料盘交换器的安全说明
2
图
2.3 - 6
接合和拆开矩阵式料盘交换器的安全说明
(1) 接合矩阵式料盘交换器时的间隙
(2) 矩阵式料盘交换器控制电缆
(3) 元件供料器料台的控制电缆
(4) 电源连接
2 安全操作 用户手册 SIPLACE S-27 HM
2.3 激光分类 软件版本 SR.503.xx 2003 年 3 月中文版
42
警告 2
Æ 贴片机运行时，不要将手放到矩阵式料盘交换器与贴片机机架 (1) 之间的间隙中。
Æ 在贴片机插座 (2) 上连接和断开矩阵式料盘交换器控制电缆前，始终将矩阵式料盘交换器连接
到贴片机上。
Æ 在将矩阵式料盘交换器元件供料器料台的控制电缆插入贴片机插座 (3) 或拔下之前，始终将矩
阵式料盘交换器连接到贴片机上。
Æ 从外部电源 (4) 上连接和断开电源电缆前，始终将矩阵式料盘交换器连接到贴片机上。
Æ 如果矩阵式料盘交换器未连接到贴片机上，切勿操作。
用户手册 SIPLACE S-27 HM 2 安全操作
软件版本 SR.503.xx 2003 年 3 月中文版 2.4 安全设备
43

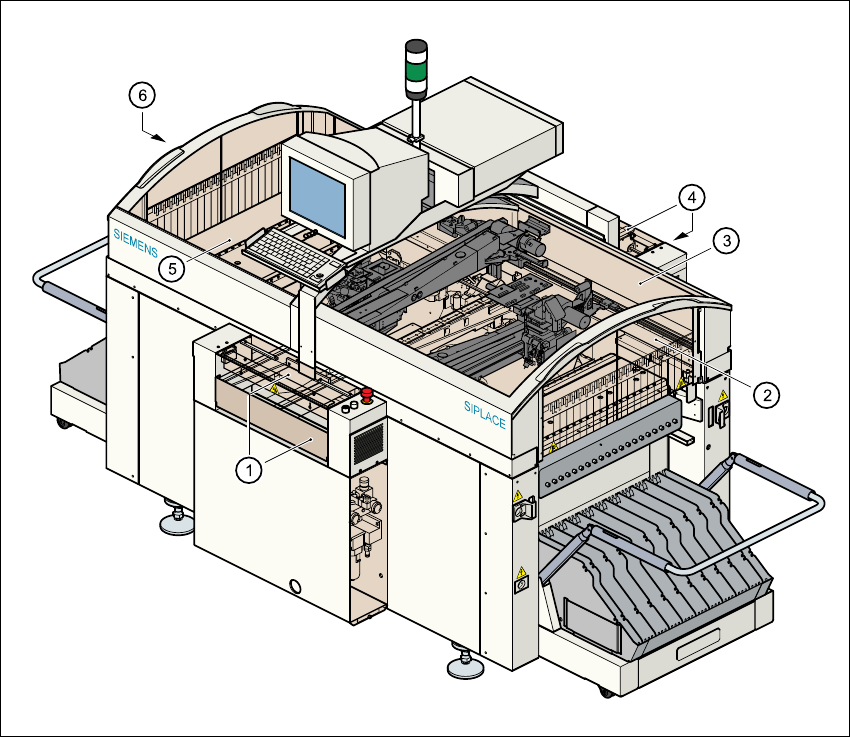

2.4 安全设备
2.4.1 保护罩
图
2.4 - 1
贴片机上的安全设备
(1) 输入带上的盖子和挡板
(2) 安全面板，右视图
(3) 保护罩
(4) 输出带上的盖子和挡板
(5) 保护罩
(6) 安全面板，左视图
