用户手册 SIPLACE S-27 HM 2 安全操作 软件版本 SR.503.xx 2003 年 3 月中文版 2.4 安 全设备 43 2.4 安全设备 2.4.1 保护罩 图 2.4 - 1 贴片机上的安全设备 (1) 输入带上的盖子和挡板 (2) 安全面板，右视图 (3) 保护罩 (4) 输出带上的盖子和挡板 (5) 保护罩 (6) 安全面板，左视图
2 安全操作 用户手册 SIPLACE S-27 HM
2.3 激光分类 软件版本 SR.503.xx 2003 年 3 月中文版
42
警告 2
Æ 贴片机运行时，不要将手放到矩阵式料盘交换器与贴片机机架 (1) 之间的间隙中。
Æ 在贴片机插座 (2) 上连接和断开矩阵式料盘交换器控制电缆前，始终将矩阵式料盘交换器连接
到贴片机上。
Æ 在将矩阵式料盘交换器元件供料器料台的控制电缆插入贴片机插座 (3) 或拔下之前，始终将矩
阵式料盘交换器连接到贴片机上。
Æ 从外部电源 (4) 上连接和断开电源电缆前，始终将矩阵式料盘交换器连接到贴片机上。
Æ 如果矩阵式料盘交换器未连接到贴片机上，切勿操作。
用户手册 SIPLACE S-27 HM 2 安全操作
软件版本 SR.503.xx 2003 年 3 月中文版 2.4 安全设备
43
2.4 安全设备
2.4.1 保护罩
图
2.4 - 1
贴片机上的安全设备
(1) 输入带上的盖子和挡板
(2) 安全面板，右视图
(3) 保护罩
(4) 输出带上的盖子和挡板
(5) 保护罩
(6) 安全面板，左视图
2 安全操作 用户手册 SIPLACE S-27 HM
2.4 安全设备 软件版本 SR.503.xx 2003 年 3 月中文版
44
2.4.1.1 概述
悬臂由两个保护罩覆盖。如果想打开保护罩，首先按下 Stop （停止）按钮 （图 2.4 - 2 中的 1）
或 EMERGENCY-STOP （急停）蘑菇头按钮 （图 2.4 - 2 中的 2）。悬臂轴电源将被关闭且悬臂
会立即停止运动。
如果打开一个保护罩或一个输入 / 输出传送导轨上的挡板，悬臂轴电源将被关闭，悬臂会立即停
止运动。
如果关闭钥匙开关 （I 位 )，保护罩打开时，就可以减速移动星形轴。
如果按下 Emergency Stop （急停）按钮，贴片过程即停止。此时，您可取消或继续 PCB 的贴
片。贴片机停止运行时，可打开侧面的保护罩，以便续料。
警告
保护罩只能由具有相应资格和受过培训的人员打开，此时钥匙开关已关闭 （I 位）。 2

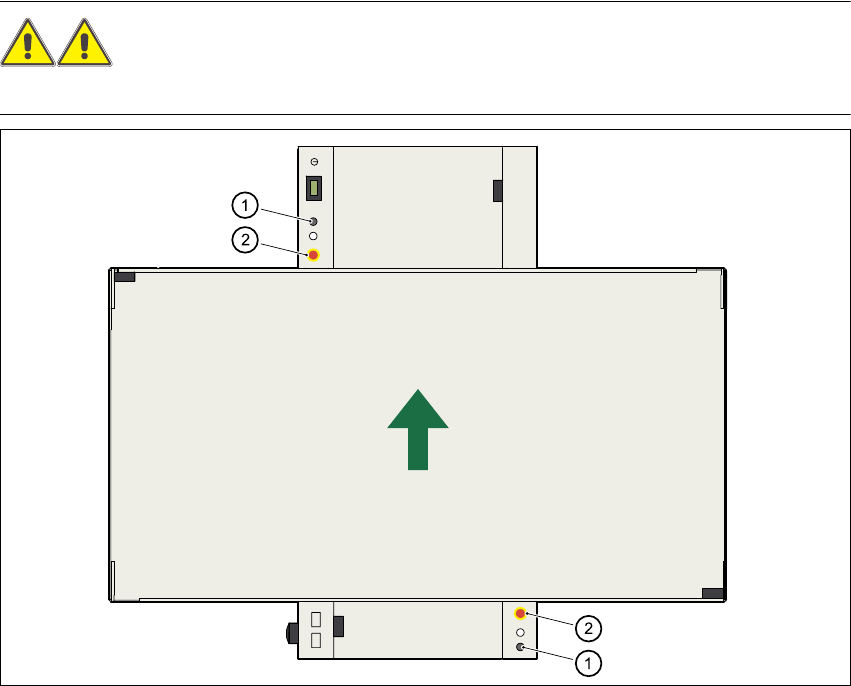

图
2.4 - 2 Stop
（停止）和
EMERGENCY-STOP
（急停）蘑菇头
按钮
(1) Stop （停止）按钮
(2) EMERGENCY-STOP （急停）蘑菇头按钮
