用户手册 SIPLACE S-27 HM 2 安全操作
软件版本 SR.503.xx 2003 年 3 月中文版 2.5 贴片机中的剩余电压和放电时间
51
2.5 贴片机中的剩余电压和放电时间
当按下 EMERGENCY-STOP （急停）蘑菇头按钮或关闭贴片系统时，电解电容器通过关闭放电
电路板 (00308443-xx) 上的电阻器迅速释放到安全剩余电压水平。
电压从伺服装置中电压表装置上的测试插座 001 - 009 上分流出来。
警告 2
SIPLACE 系列中的自动贴片系统使用交流 3x400V（交流 3 x 208 V 为美国版本） ± 5 %, 50/60
Hz 主电压。这意味着，即使主电源开关关闭，贴片系统内的某些部件仍带有潜在的致命电压。所
以，自动贴片系统处理不当可能导致死亡、人身伤害或设备严重受损。始终遵守适用的事故预防
规定和 DIN 规定 （特别是 EN 60204，第一部分）和所在国的有关规定。电源单元的挡板只能由
具有适当资格和接受过培训的人员打开。 2
2

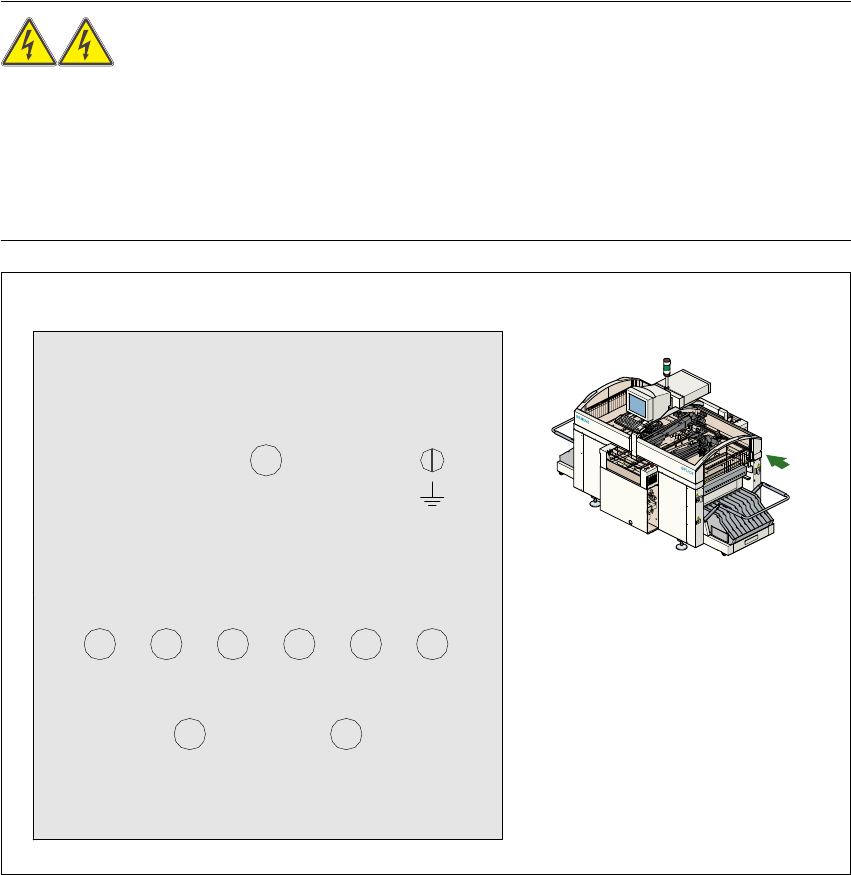

图
2.5 - 1
伺服装置中电压表装置上的维护插座
GND
007
001 002 003 004 005 006
008 009
70VDC/
10VDC
30VDC 24VDC 12VDC 5VDC
70VDC
155VDC/0VDC
30VDC
Œ¥Þ™ªª
“—Þ™ªª
伺服
装置
2 安全操作 用户手册 SIPLACE S-27 HM
2.5 贴片机中的剩余电压和放电时间 软件版本 SR.503.xx 2003 年 3 月中文版
52
2.5.1 按下 EMERGENCY-STOP （急停）蘑菇头按钮后的工作电压、剩余电压和放电
时间
2
2.5.2 关闭主开关后的剩余电压和放电时间
2
注意 为避免丢失数据，在关闭自动贴片系统之前，应满足下列条件（紧急情况除外）：
- 贴片系统是否完成了贴片机、设置和面板数据的传输？
- 贴片系统是否完成了 PCB 的处理？
- 贴片系统是否完成了启动阶段？
- Windows NT 操作系统是否正确关闭？ 2
测试插座 00X
在 007 (GND) 进行
测量
正常状态下的电压
急停后的
剩余电压
直流 12 V 时电解电容器的
放电时间
001
直流 70 V 直流 10 V < 2 秒
002
直流 30 V 直流 30 V
-
003
直流 30 V < 直流 12 V < 2 秒
004
直流 24 V 直流 24 V
-
005
直流 12 V 直流 12 V
-
006
直流 5 V 直流 5 V
-
008
直流 70 V 直流 10 V < 2 秒
009
直流 155 V 直流 10 V < 1 秒
表
2.5 - 1
按下
EMERGENCY-STOP
（急停）蘑菇头按钮后的工作电压、剩余电压和放电时间
测试插座 00X
在 007 (GND) 进行测量
主电源开关关闭时的
剩余电压
直流 12 V 时电解电容器
的放电时间
001
< 直流 12 V < 2 秒
002
< 直流 12 V < 2 秒
003
< 直流 12 V < 2 秒
004
直流 0 V
-
005
直流 0 V
-
006
直流 0 V
-
008
< 直流 12 V < 2 秒
009
< 直流 12 V < 1 秒
表
2.5 - 2
关闭主开关后的剩余电压和放电时间
用户手册 SIPLACE S-27 HM 2 安全操作
软件版本 SR.503.xx 2003 年 3 月中文版 2.6 停止压缩空气供给，释放压力
53
2.6 停止压缩空气供给，释放压力
压缩空气工作压力设定为 51 MPa (5.1 bar)。但可能在 0.5 MPa (5.0 bar) 和 0.53 MPa (5.3 bar)
之间波动。压缩空气装置的位置见图 2.6 - 1 中的 5。使用截止阀 （图 2.6 - 1 中的 1）可以中断贴
片机中压缩空气供给。
- 务必拆除盖板，这有这样才能使用截止阀。
- 将截止阀 （图 2.6 - 1 中的 1）的杠杆从垂直位置转到水平位置。
- 观察工作压力计 （图 2.6 - 1 中的 2）和顶杆的压缩空气供给压力计 （图 2.6 - 1 中的 4）。 接 通
自动贴片系统后，压力在一分钟内降至 0 帕。

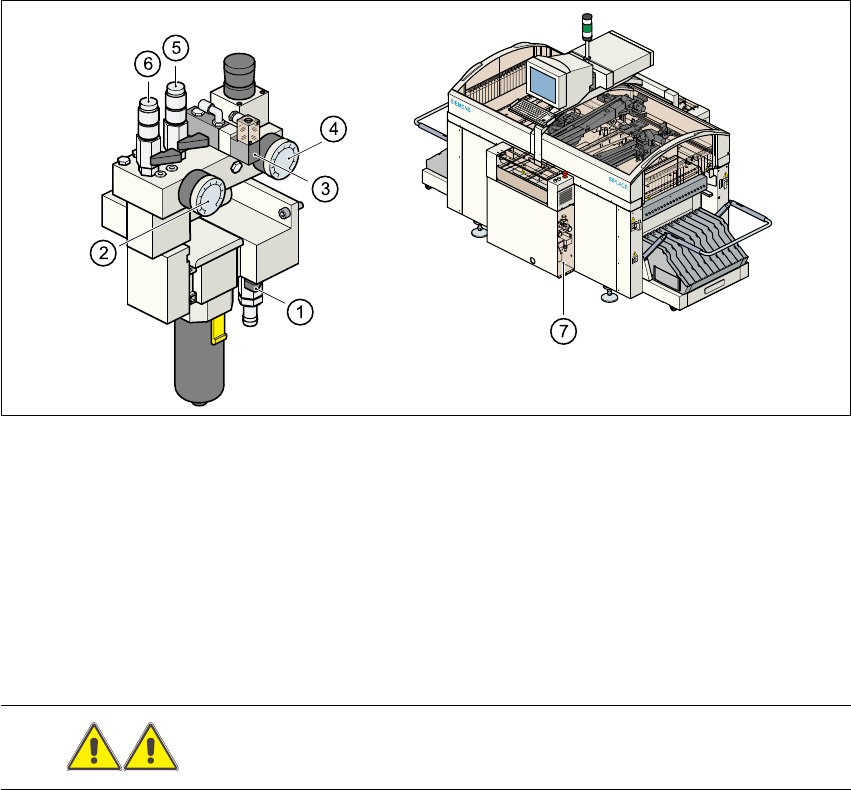

图
2.6 - 1
自动贴片系统上的压缩空气装置
警告 切勿在有压力时断开压缩空气线路。 2
(1) CLOSED （关闭）位置上的截止阀杠杆
(2) 工作压力计
(3) EMERGENCY STOP （急停）时，用于料带切割器通风的电磁阀
(4) 用于测量 PCB 顶杆工作压力的压力计
(5) 压缩空气供给装置，悬臂 2
(6) 压缩空气供给装置，悬臂 1
(7) 压缩空气供给装置的位置
