3.6 组件综述 - 控制部件
3.6.1 控制部件
3

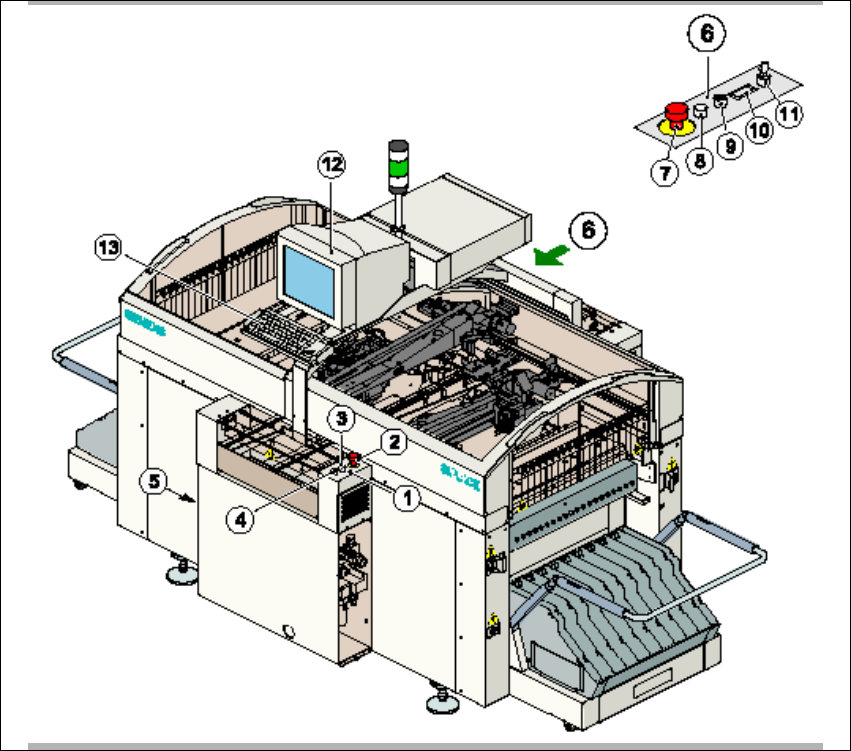

图
3.6 - 1
组件综述
-
控制部件
(1) 操作面板，输入传送导轨 (2) EMERGENCY-STOP （急停）蘑菇头按钮
(3) Stop （启动）按钮 （白色） (4) Stop （停止）按钮 （黑色）
(5) 主开关 (6) 操作面板，输出传送导轨
(7) EMERG.EMERGENCY-STOP （急停）
蘑菇头按钮
(8) Start （启动）按钮 （白色）
(9) Stop （停止）按钮 （黑色） (10) 元件计数器
用户手册 SIPLACE S-27 HM 3 技术数据
软件版本 SR.503.xx 2003 年 3 月中文版 3.6 组件综述 - 控制部件
73
3.6.2 说明
身高 1.60 m 的人可触摸到所有控制部件。
主开关
主开关用于接通、断开贴片系统电源。
有生命危险！
即使主开关关闭，贴片系统内的某些部件仍带有潜在的致命电压。 3
钥匙开关
在正常模式中，钥匙开关设定为 "0"。取下钥匙，并将其放在一个安全的地方。只能由授权的人员
将其转动至位置 "I" （调整模式），而且只能进行特定的维护和保养工作。
Stop （停止）按钮
此按钮用于停止贴片系统。
Start （启动）按钮
此按钮用于在贴片系统电源接通或故障消除后，启动贴片系统。
EMERGENCY-STOP （急停）蘑菇头按钮
Emergency stop （急停）蘑菇头按钮在按下时，即被锁定在 ON （开）位置上。此时，悬臂轴、
元件转换料台、传送导轨和废料带切割器的电源被断开，供给贴片头的星形轴的电压减小。旋转
按钮，松开它。
元件计数器
元件计数器显示已处理的元件数目。
站计算机，显示器和键盘
站计算机、显示器和键盘安装在贴片系统中央横梁上的旋转控制台上。站计算机是一个台式机，
(11) 钥匙操作的开关 (12) 触摸屏
(13) 带跟踪球的键盘
3
