3. Job 管理 OPE-NEXIM-007S0
82 Nexim 操作手册
3.3 创建电路板的步骤
3.3.1 PCB 信息的设置
在属性区内设置电路板 （托盘）的信息以及追溯级别。
输入的电路板信息可作为电路板的标准信息被保存。
用托架运板时的设定
用托架运板时，请将搬运托架的厚度输入 [Pallet Thickness] 文本框内。关于 [Thickness] 和 [Pallet
Thickness] 的相互关系，请参考下图。
备注
如果不用托架运板，则请在 [Pallet Thickness] 文本框内输入 "0" 。
41PRG-0077-Eb
41OPE-1355-E
(a): Thickness (b): Pallet Thickness
(a)
(b)
(b)
(a)
Panel
Pallet
Panel
Pallet
OPE-NEXIM-007S0 3. Job 管理
Nexim 操作手册
83

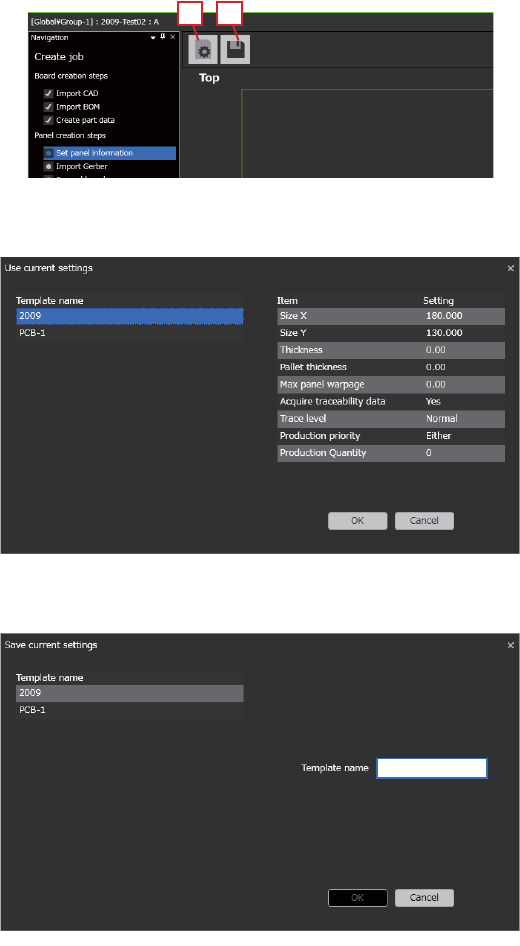

PCB 信息的设置方法
对于电路板默认信息的设置方法进行说明。
a. 选择要保存的电路板信息。
b. 作为 PCB 标准信息保存。
41PRG-0132-Ea
a.
b.
41PRG-0130-E
41PRG-0131-E
3. Job 管理 OPE-NEXIM-007S0
84 Nexim 操作手册

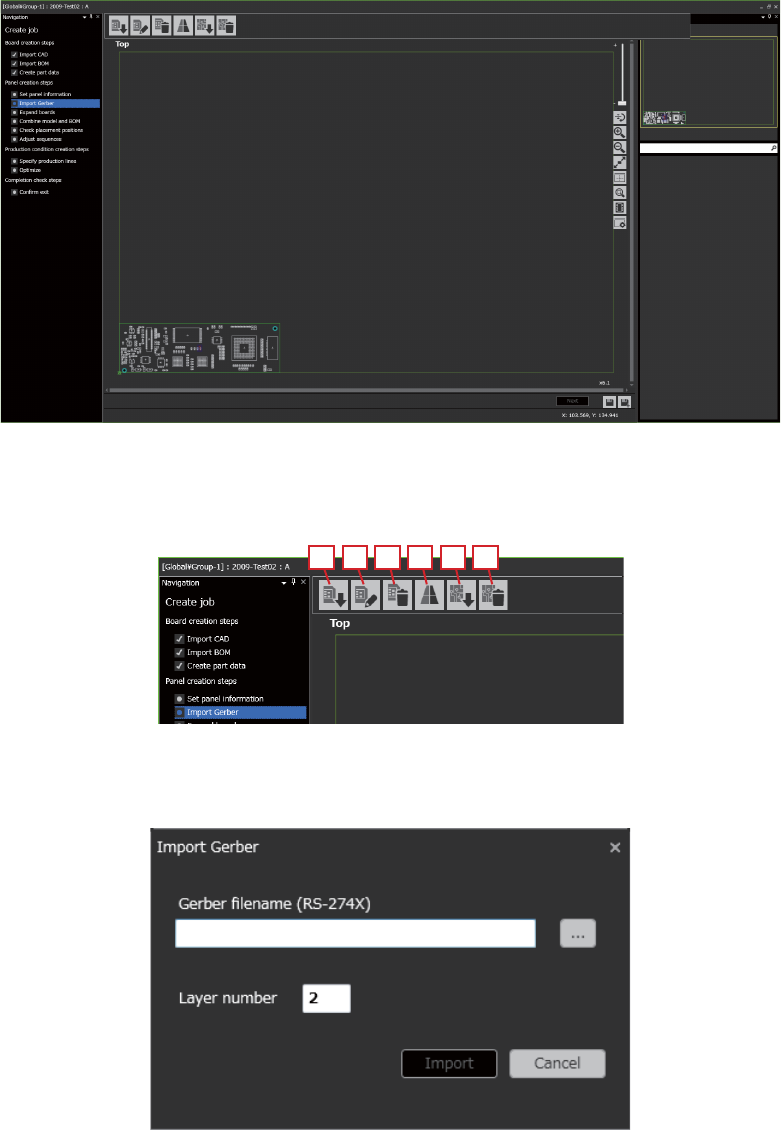

3.3.2 导入 Gerber 数据
请进行 Gerber 数据的读取。
通过读取在印刷机内使用的 Gerber 数据可以确认元件的贴装位置与元件的贴装角度。
Gerber 读取操作方法
对于读取 Gerber 数据的操作方法进行说明。
a. 实行 Gerber 数据的读取。可以读入多个 Gerber。读入的 Gerber 会被附上 Layer number （阶层
编号）。
41PRG-0078-Eb
41PRG-0133-Eb
a.
b.
c.
d.
e.
f.
41PRG-0134-Ea
