OPE-NEXIM-007S0 3. Job 管理
Nexim 操作手册
87
e. 打开读取对话框。在不存在 Gerber 数据等情况下，可直接读取实际电路板的图像并以实际电路板的
图像作为背景进行贴装位置的确认。
f. 删除读取的电路板图像。
使用实际电路板图像确认贴装位置
1. 请点击 [ 读取影像 ] 图标 (e)。显示读取影像的对话框。
2. 点击读取影像对话框右侧的 [ 图像切换显示 ] 图标 (g)，将会显示出各种子图标。
3. 点击子图标 [ 读取影像 ](h)，该图标将变为蓝色。
41OPE-1344-E
41OPE-1345-E
41OPE-1349-E
i.
j.
k.
g.
h.
3. Job 管理 OPE-NEXIM-007S0
88 Nexim 操作手册
4. 点击画面左上角的 [ 打开影像文件 ] 图标 (i)，选择需要读取的影像文件。画面内将显示出电路板的影
像。

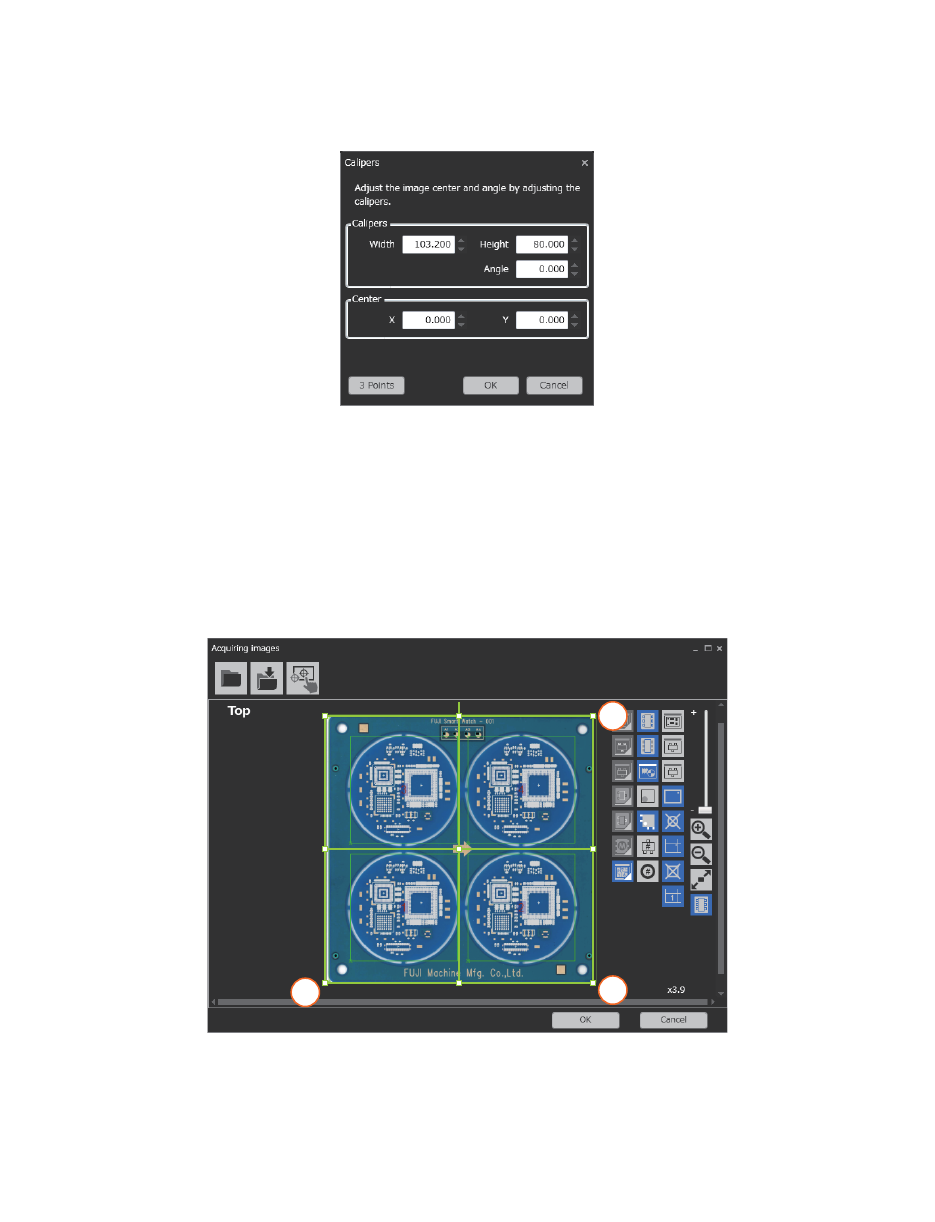

5. 如果读取的电路板图像不正，请调整图像的位置与角度。请点击 [ 调整中心位置与角度 ](k)。显示出
Callipers Tool 的对话框。
6. 请利用以下任何一种方法将卡尺 (callipers object 绿色选框 ) 对准电路板外形进行位置与角度的调整。
• 利用鼠标的拖放功能改变画面上显示的卡尺 ( 绿色选框 ) 的位置与角度
• 在对话框内输入各项的数值。
• 点击画面左下角的 [3 点指定 ]，以左下角为基准，先从电路板的四角中选择对准基准角的一角，然
后逆时针点击点击电路板的角
7. 请点击 Callipers Tool 对话框的 [OK] 按键。
8. 点击 [ 保存影像文件 ] 图标 (j)。电路板影像被保存。
9. 点击读取影像对话框右下角的 [OK] 按键。
10. 请对比 Job 内的电路板影像与读取的电路板影像进行贴装位置的确认。
41OPE-1346-E
41OPE-1349-E
1
2
3
OPE-NEXIM-007S0 3. Job 管理
Nexim 操作手册
89

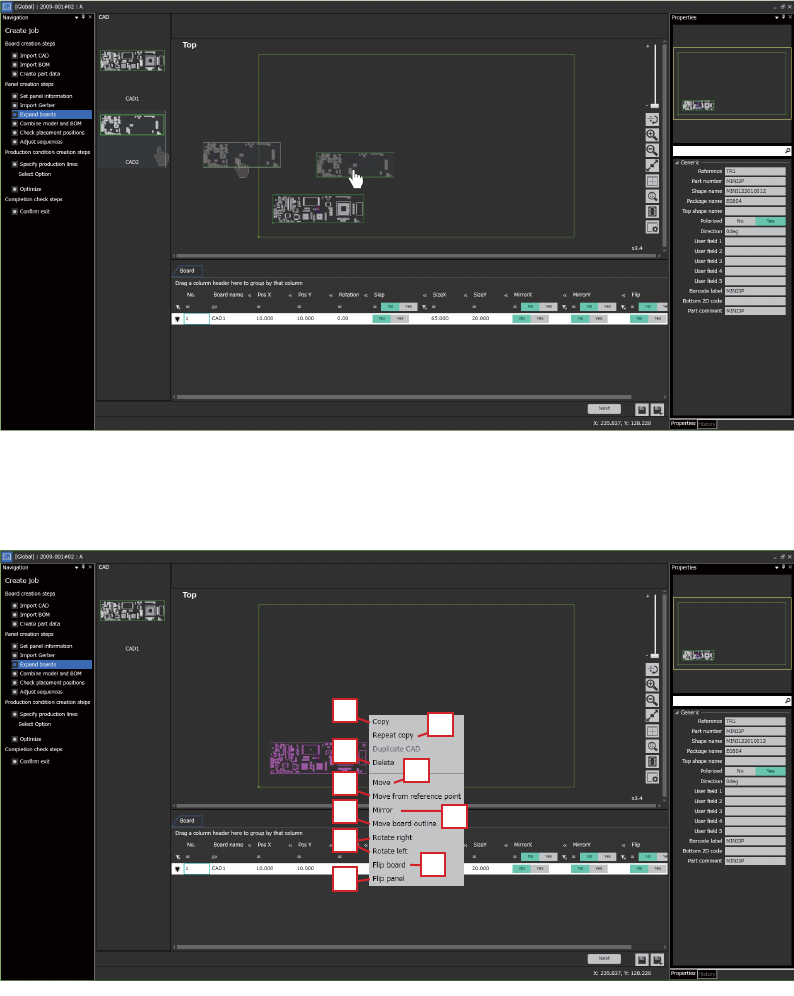

3.3.3 扩板
配置了全部的 CAD 之后，展开到整个电路板上。
CAD 的配置能以鼠标拖拽的方式进行变更。
子电路板展开的操作方法
介绍子电路板展开的方法。
先将创建的 CAD 数据展开到电路板上。使用鼠标的拖放功能扩板。
介绍子电路板展开以及其他操作。
选择配置的子电路板并右击选择操作项目。
41PRG-0137-Eb
41PRG-0138-Eb
a.
c.
e.
j.
h.
b.
d.
f.
i.
g.
