3. Job 管理 OPE-NEXIM-007S0 94 Nexim 操作手册 3.3.4 Model 与 BOM 的组合 创建家族式电路板的产品 Model 列表。 在每个产品 Model 内设置适合 CAD 数据的 BOM 数据。 Model 与 BOM 的组合方法 介绍产品 Model 与 BOM 组合的创建方法。 41PRG-0044-Ea 41PRG-0149-Ea a. b.
OPE-NEXIM-007S0 3. Job 管理
Nexim 操作手册
93

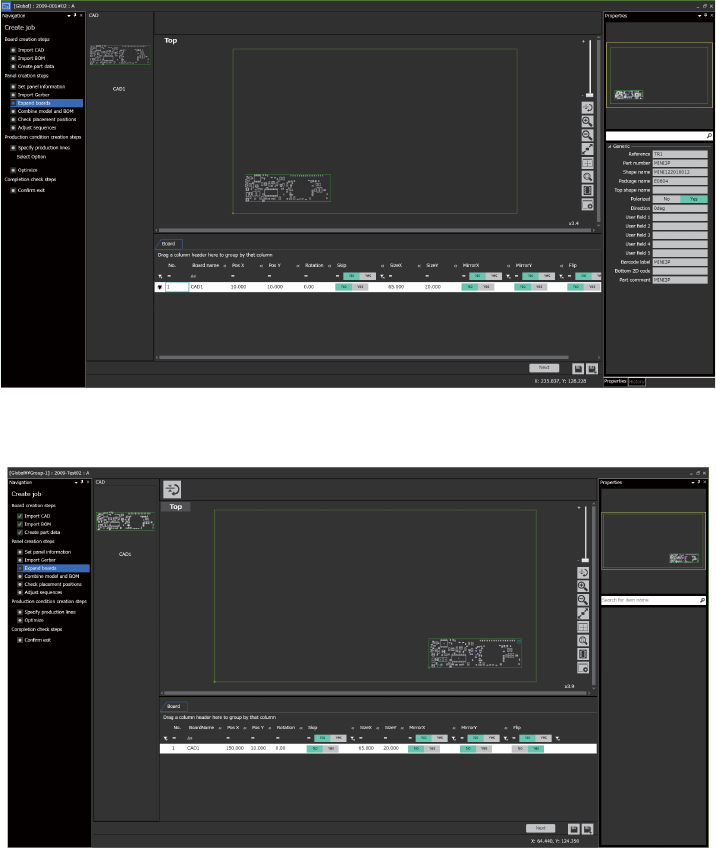

i. 被选子电路板被镜像移动 (mirrors)。翻转面板 （Top 面与 Bottom 面的切换）
j. 翻转翻转面板 （Top 面与 Bottom 面的切换）
41PRG-0146-Eb
41PRG-0147-Eb
3. Job 管理 OPE-NEXIM-007S0
94 Nexim 操作手册

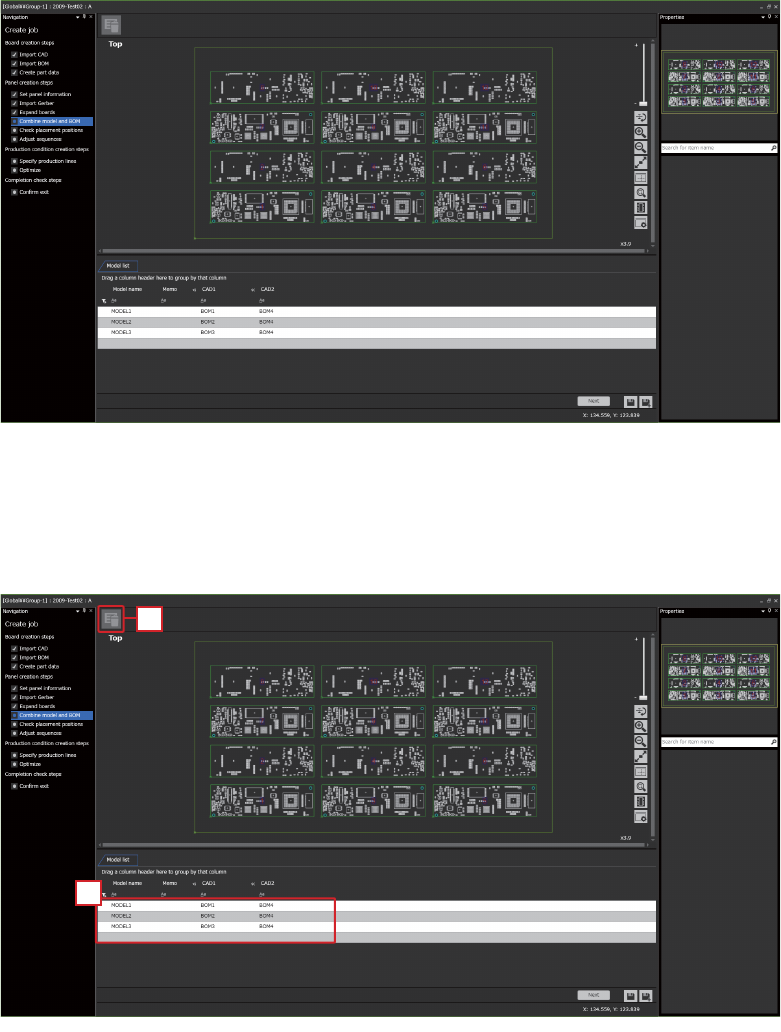

3.3.4 Model 与 BOM 的组合
创建家族式电路板的产品 Model 列表。
在每个产品 Model 内设置适合 CAD 数据的 BOM 数据。
Model 与 BOM 的组合方法
介绍产品 Model 与 BOM 组合的创建方法。
41PRG-0044-Ea
41PRG-0149-Ea
a.
b.
OPE-NEXIM-007S0 3. Job 管理
Nexim 操作手册
95

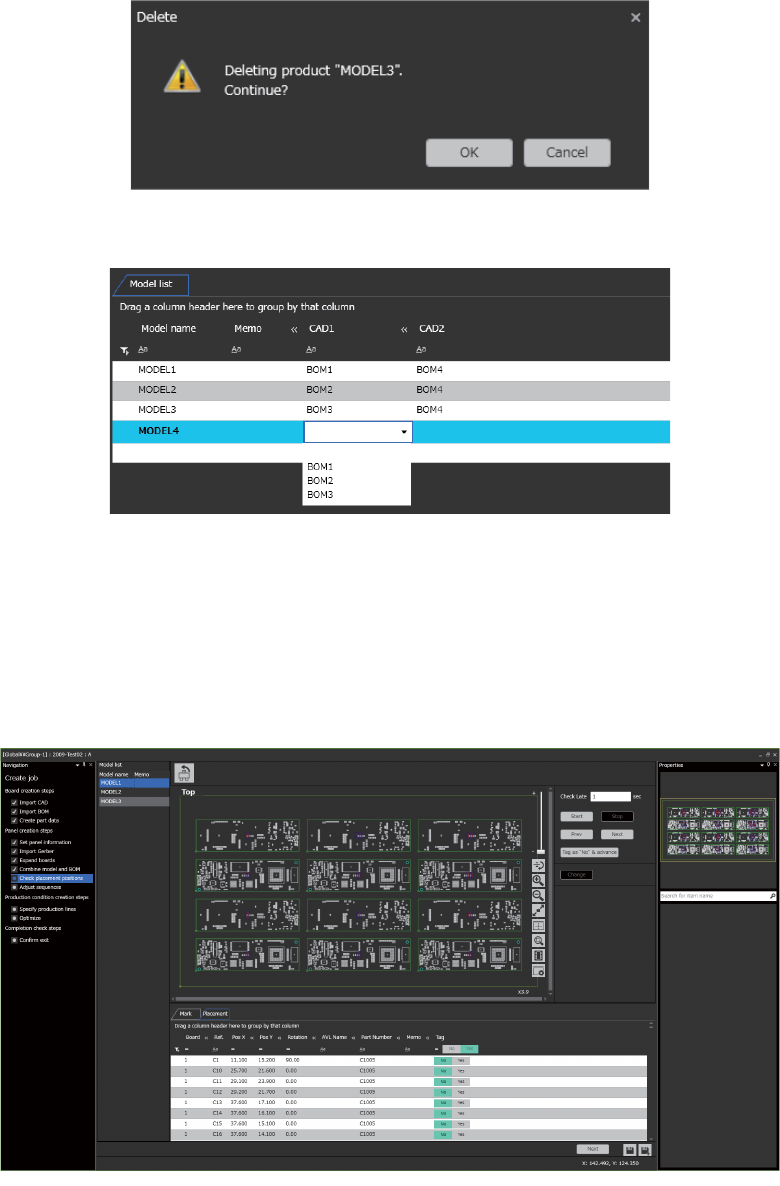

a. 删除已创建的产品 model。
b. Product Model 传送创建 Model。请输入 Model name，选择适用于 CAD 数据的 BOM 数据。
3.3.5 确认贴装位置
比较从 Gerber 数据或 CAD 数据导入的电路板图像，确认元件形状、贴装坐标、贴装角度是否正确。
「贴装确认」功能可以自动传送坐标并确认。
41PRG-0148-E
41PRG-0150-Ea
41PRG-0151-Ea
