OPE-NEXIM-007S0 4. 元件数据的管理
Nexim 操作手册
147
4.1.9 将 Global 库内的元件数据反映到 Job
将 Global 库内的元件号码、外形、包装的各数据反映到指定 Job 的数据。
备注
只有当 [System layout] 内的 [System Server] 内的 [property] 内的 [Library mode] 的设置状态为 [Job] 时本功能才能使用。

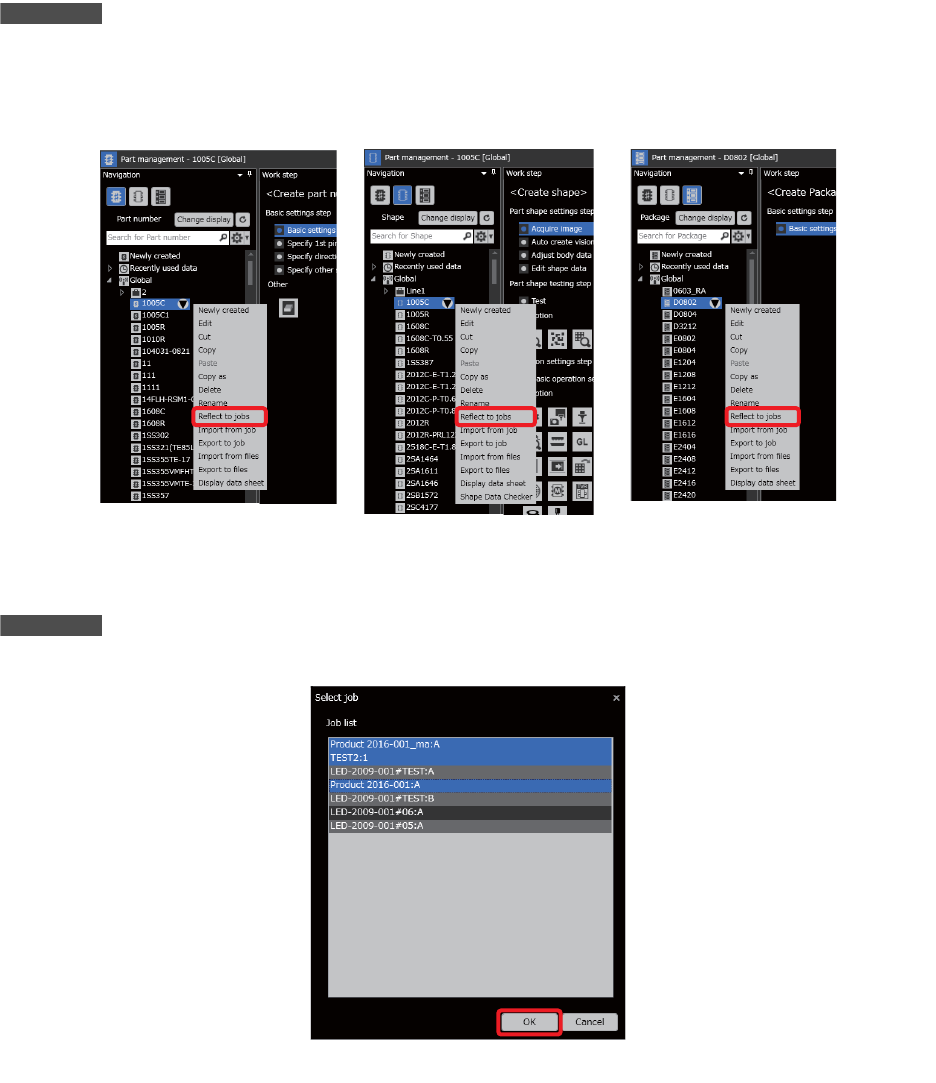

1. 请先分别从元件号码、外形、包装数据的 Global 内选中需反映到 Job 的数据并右击，然后再点击
[Reflect to jobs]。
2. 画面上自动弹出 [Select job] 对话框。使用了被选数据的 Job 会显示在一览表内。请选中作为数据反映
对象的 Job 并点击 [OK] 键。
备注
如需复选 Job，则请使用 [Shift] 键或 [Ctrl] 键。
3. 反映元件号码时会弹出 “ 是否也反映外形和包装 ” 的确认对话框。如果点击 [Yes] 的话，画面上就会
自动弹出 “ 是否用被选数据置换现有数据 ” 的确认对话框。请点击对象选项。
41OPE-1551-E
41OPE-1552-E
4. 元件数据的管理 OPE-NEXIM-007S0
148 Nexim 操作手册
4.1.10 导入和导出元件数据
针对元件数据 ( 元件号码、外形、包装、AVL) 和定位点数据，可以完成下列任务。
备注
表格中的 「数据」指元件号码、外形、包装、AVL 或定位点中的任意一种数据。
关于元件号码、外形、包装、AVL，请先点击元件数据 Tab 标签内的对象小图标，然后再执行相关操作。
关于定位点数据，请先点击定位点数据 Tab 标签，然后再执行相关操作。
备注
只有当 [System layout] 内的 [System Server] 内的 [property] 内的 [Library mode] 的设置状态为 [Job] 时，[Import from Job] 和 [Export
to Job] 才会显示在菜单内。
Import from Job
1. 请先分别选中元件号码、外形、包装数据内的 Global 并右击，然后再点击 [Import from Job]。
备注
即使选中 Global 内的 Group 或任意数据，也会显示 [Import from Job]。
2. 画面上自动弹出 [Select job] 对话框。Job 显示在一览表内。请选中作为数据导入对象的 Job 并点击
[OK] 键。
3. 画面上弹出 [Select group] 对话框。请先选中作为导入对象的 Group，然后再点击 [OK] 键。
菜单 说明 菜单的调出方法
Import from Job 将用于被选 Job 的数据导入 Global 库
内。
请选中 Global、Group 或数据
并右击鼠标
Export to Job 将被选数据导出到指定 Job 内。 请选中对象数据并右击
Import from files 将任意位置的数据导入 Global 库。 请选中 Global、Group 或数据
并右击鼠标
Export to files 将被选数据导出到任意位置。 请选中对象数据并右击
41OPE-1553-E
OPE-NEXIM-007S0 4. 元件数据的管理
Nexim 操作手册
149

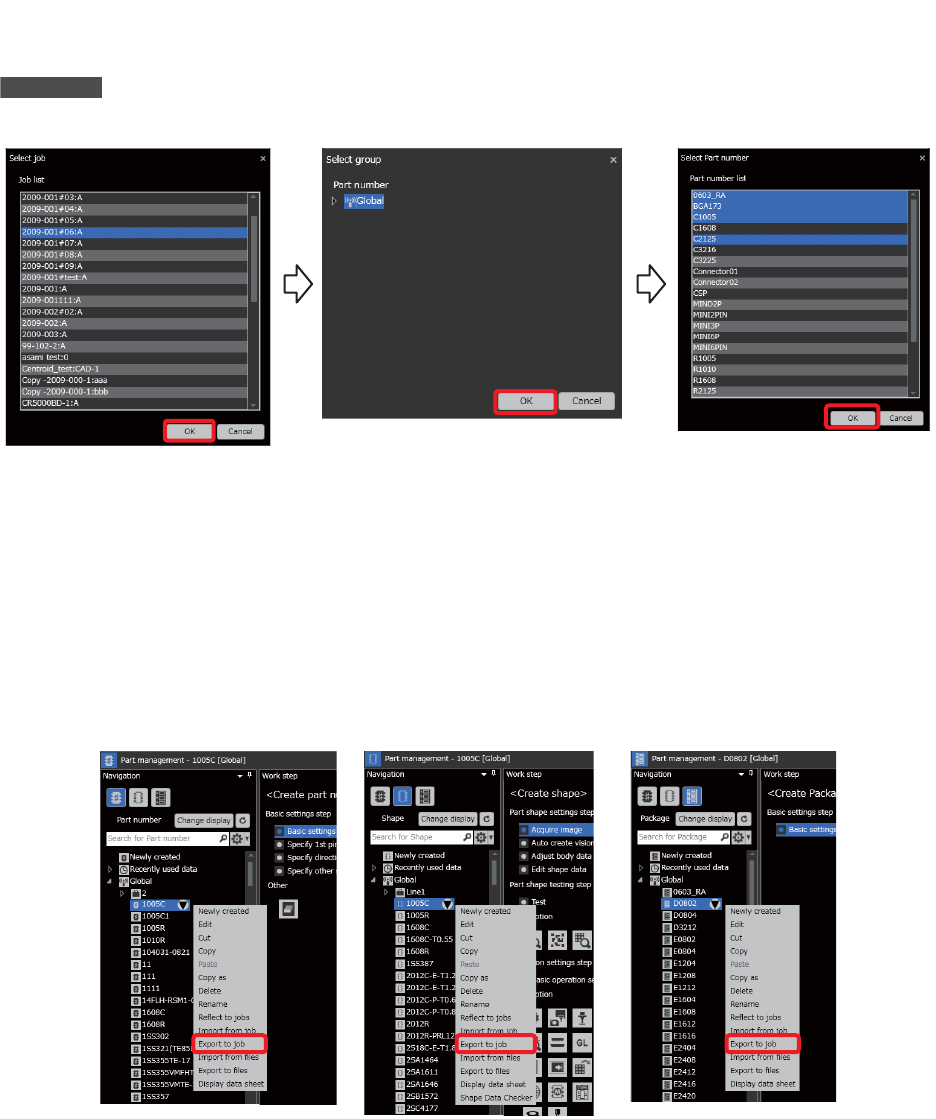

4. 画面上自动弹出用于选择数据的对话框。请先选中作为导入对象的数据，然后再点击 [OK] 键。数据可
以复选。
备注
如需复选数据，则请使用 [Shift] 键或 [Ctrl] 键。
5. 导入元件号码时会弹出 “ 是否也导入外形和包装” 的确认对话框。另外，如果 Globa 库内的现有数据
与导入对象数据同名，画面上会自动弹出 “ 是否用被选数据置换现有数据 ” 的确认对话框。请点击
对象选项。
Export to Job
1. 请先分别从元件号码、外形、包装数据的 Global 内选中需导出的数据并右击，然后再点击 [Export to
Job]。
41OPE-1554-E
