4. 元件数据的管理 OPE-NEXIM-007S0 166 Nexim 操作手册 元件主体数据的调整 以鼠标拖放的方式编辑元件主 体数据。 在属性区输入主体数据的数值。 形状数据的编辑 以鼠标拖放的方式创建与编辑 引脚与锡球的数据。 利用键盘上的 [Ctrl]+[ z] 键可以返回到操作前的状态。 在属性区输入各引脚以及锡球 数据的数值。 a 自动计算 进行自动计算处理。 b卡 尺 ( C a l i p e r s Tool) 进行…
OPE-NEXIM-007S0 4. 元件数据的管理
Nexim 操作手册
165
请在元件形状选择对话框内选择创建的元件形状。
请拖动元件所在区域 ( 紫色框 ) 的控制标使其与元件影像对齐。
在影像处理中有不需要被影像处理区域时，请点击区域指定对话框右下角的按键设置非处理区域 ( 绿色框
)。
主体数据的设置与确认。
41PRG-0460-Ea
41PRG-0451
Fuji
41PRG-0452-E
Fuji
41PRG-0461-E
Fuji
4. 元件数据的管理 OPE-NEXIM-007S0
166 Nexim 操作手册
元件主体数据的调整
以鼠标拖放的方式编辑元件主体数据。
在属性区输入主体数据的数值。
形状数据的编辑
以鼠标拖放的方式创建与编辑引脚与锡球的数据。
利用键盘上的 [Ctrl]+[z] 键可以返回到操作前的状态。
在属性区输入各引脚以及锡球数据的数值。
a 自动计算 进行自动计算处理。
b卡尺(Calipers
Tool)
进行卡尺处理。
c 手动调试 手动设置元件的中心以及元件角度。
41PRG-0087-Ed
c.
b.
a.
OPE-NEXIM-007S0 4. 元件数据的管理
Nexim 操作手册
167

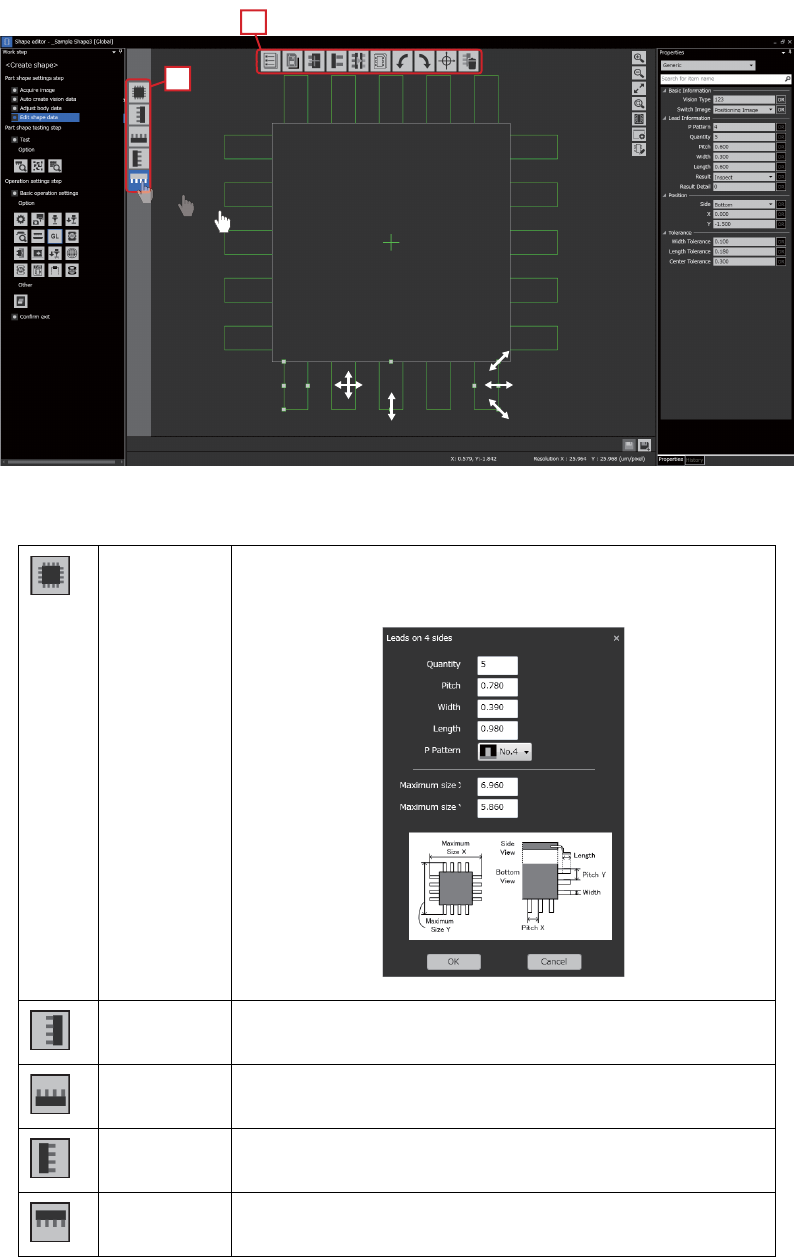

创建引脚数据
a. 关于 [a.] 的图标说明。
追加 4 边引
脚
在 4 条边上追加引脚形状的数据。请在对话框内输入引脚 4
条边的引脚信息。
追加左边引
脚
在左边上追加引脚形状的数据。请在属性区输入引脚信息。
追加上边引
脚
在上边上最佳引脚形状的数据。请在属性区输入引脚信息。
追加右边引
脚
在右边上追加引脚形状的数据。请在属性区输入引脚信息。
追加下边引
脚
在下边上追加引脚形状的数据。请在属性区输入引脚信息。
41PRG-0047-Ee
a.
b.
41PRG-0200-Ea
