4. 元件数据的管理 OPE-NEXIM-007S0
174 Nexim 操作手册
实行自动测试处
理
使用元件影像，一边自动变更相机中心、元件影像的角度，一边实
行形状数据的测试处理。
请自动测试处理的设定对话框，设定测试处理内容。
完成自动测试处理后，将显示自动测试结果一览的对话框。
可通过单击一览内各条件的方式确认测试结果。
显示具体内容 选择测试处理的详细显示。
Display
automatic test
processing
results list
显示自动测试处理结果一览。
41PRG-0473-E
41OPE-1250-E
41PRG-0474-E
OPE-NEXIM-007S0 4. 元件数据的管理
Nexim 操作手册
175
选项
进行影像处理选项的设置。
进行直方图窗口的说明。
Pin Check 设置 Pin Check 功能。
吸取的时候确认元件的方向时设定。
备注
对应 NXT 系列，AIMEX 系列、[Bottom Mark] 或者 [Bump]。
No Check 删除设定的 Pin check。
Bottom Mark 确认在元件背面指定的位置是否有定位点。在全部的
Vision Type 上可以使用。
正反判断 进行矩形芯片元件的正反判断。
单击图标使正反判断有效的话，图标显示出浅蓝色，自动
设定了正反判断区域。
备注
正反判断在 Vision Type 60、66 的时候有效。
Bump 确认元件背面的指定位置上是否有锡球。只有使用锡球元
件专用的 Vision Type 时，该项目才有效。
Polarity 进行元件的极性检测。
备注
「Polarity] 不对应多画面拍摄。
Brightness 将 Pin Check 切换为 Brightness。
Brightness 的检查区域可以复数设定。
删除 删除 Brightness 检查区域。
2D Code Check 设置 2 维码扫描功能。
进行元件的 2 维码扫描时设定。
备注
2D code check 仅仅在 NXT 系列对应。
QR Code 在 QR 编码时设定 2D code。
备注
QR 编码是 ( 株 )DENSO WAVE 的注册商标。
Data Matrix 在 Data Matrix 编码时设置 2D code。
Solder Paste 锡膏涂敷状态检查的设置。

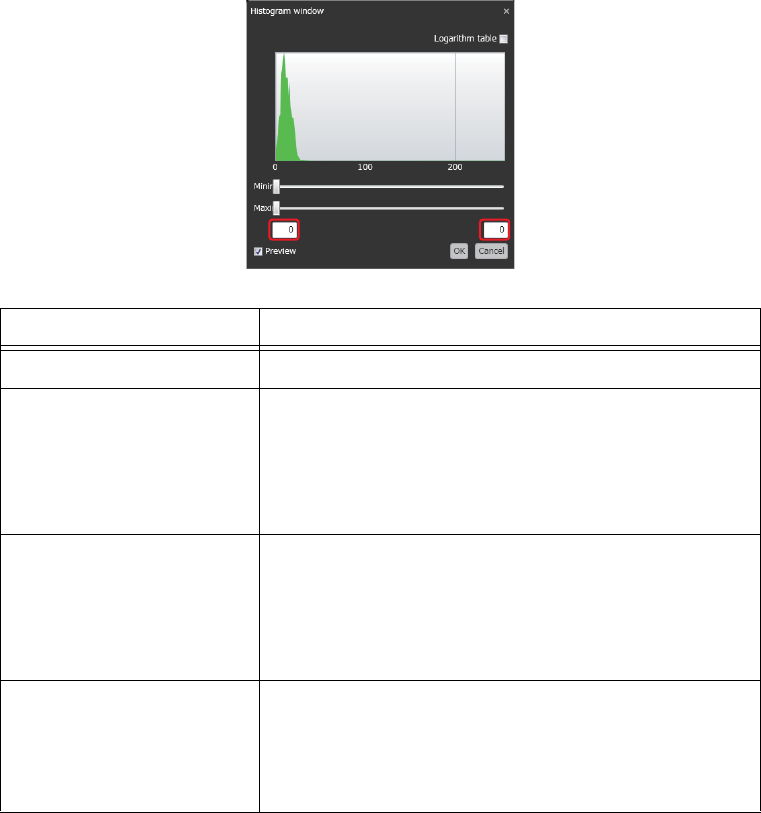

使用直方图窗口，能确认在作业区区域显示的元件影像。
4. 元件数据的管理 OPE-NEXIM-007S0
176 Nexim 操作手册
项目名称 说明
对数表复选框 放入勾选后，直方图变更为对数显示。
Min 滑动条 设置阈值的最小值。
数值显示在直方图窗口左下。
Min 滑动条所设置位置不能在不 Max 滑动条所设置位
置的右侧。
Max 滑动条 设定阈值的最大值。
数值显示在直方图窗口右下。
Max 滑动条所设置位置不能在不 Min 滑动条所设置位
置的左侧。
预览复选框 放入勾选后，将显示在 VPDplus 编辑窗的元件影像将
二值化。
最小阈值与最大阈值之间用白色显示 ( 灰度 255)，其
他用黑色显示 ( 灰度 0)。
