4. 元件数据的管理 OPE-NEXIM-007S0 184 Nexim 操作手册 4.5 AVL 数据的编辑 4.5.1 AVL 设置的步骤 基本设定 从下拉式列表内选择登录的料 号。 删除登录料号时，请选择料号并点击 删除按键。 完成确认 请保存或别名保存。 41PRG-0362-E 41PRG-0363-E 41PRG-0079
OPE-NEXIM-007S0 4. 元件数据的管理
Nexim 操作手册
183
创建料盘数据
介绍编辑料盘的操作方法。
当封装类型选择为料盘时，请在 「tray information setting」对话框内进行设置。请输入料盘信息。
自动计算 [First Pickup Position]。请确认计算结果，修正错误结果。
备注
可保存料盘信息。保存的料盘信息在下一次设置时也可以使用。
a. 将创建的凹槽移动到料盘中心。
b . 自 动计 算 [ C o lu m n P it c h] 、[R o w Pi t ch ] 。使用 [ T ra y L e ng th (X ) ]、[ Tr a y W i dt h (Y)]、[First Pickup
Position X]、[First Pickup Position Y]、[Column Quantity]、[Row Quantity] 进行计算。
c. 设置排出位置 （排出空料盘时的真空吸取位置）。
完成确认
请保存或别名保存。
41PRG-0216-Ea
41PRG-0293
b.
a.
c.
41PRG-0079
4. 元件数据的管理 OPE-NEXIM-007S0
184 Nexim 操作手册

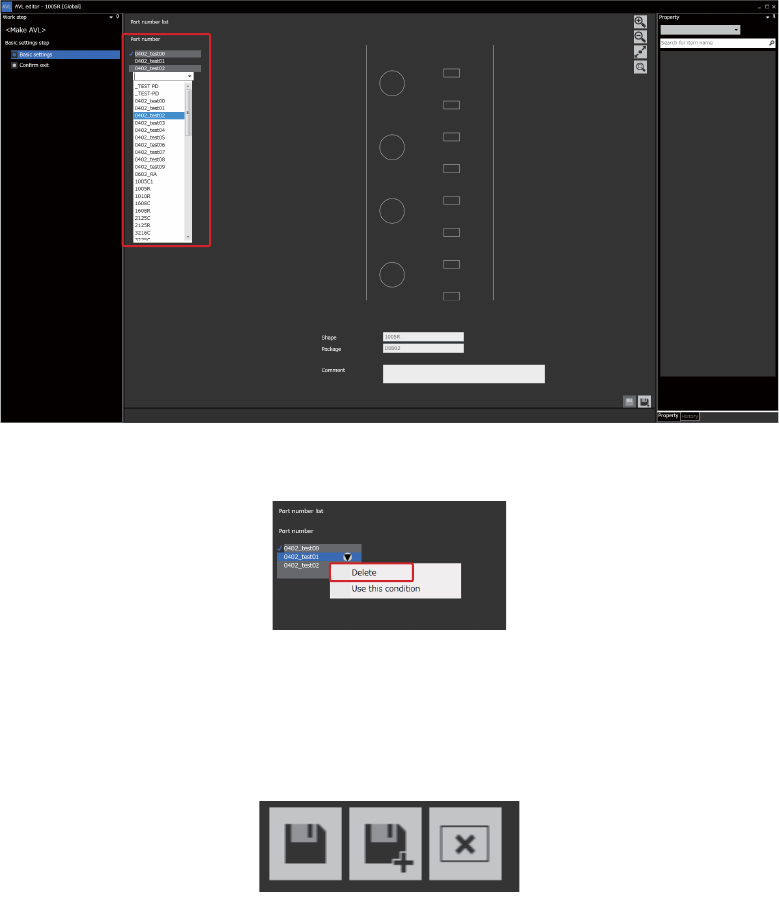

4.5 AVL 数据的编辑
4.5.1 AVL 设置的步骤
基本设定
从下拉式列表内选择登录的料号。
删除登录料号时，请选择料号并点击删除按键。
完成确认
请保存或别名保存。
41PRG-0362-E
41PRG-0363-E
41PRG-0079
OPE-NEXIM-007S0 5. 定位点数据的管理
Nexim 操作手册
185
5. 定位点数据的管理
备注
如果在选中设定项目的同时按住 [F1] 键，浏览器就会自动启动。写有项目说明的帮助就会显示在画面上。请充分运用这项功能。
5.1 定位点数据的操作

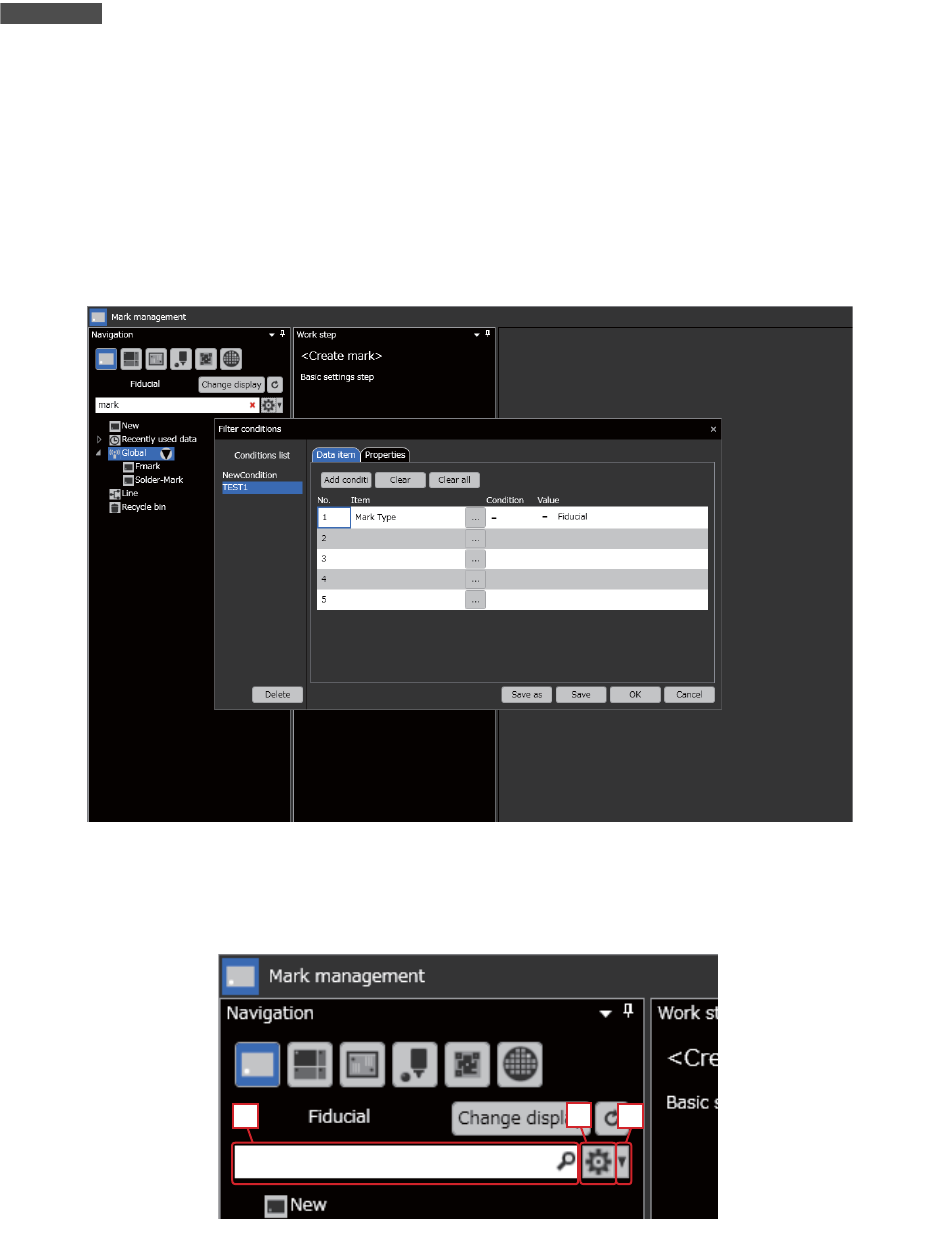

5.1.1 定位点数据的搜索
不仅能搜索 Job 名，还可以设置搜索条件进行快速搜索。
可以保存搜索条件。
定位点数据搜索方法
41PRG-0091-Ea
41PRG-0217-Ea
a.
c.
b.
