OPE-NEXIM-007S0 1. Nexim 图表
Nexim 操作手册
3

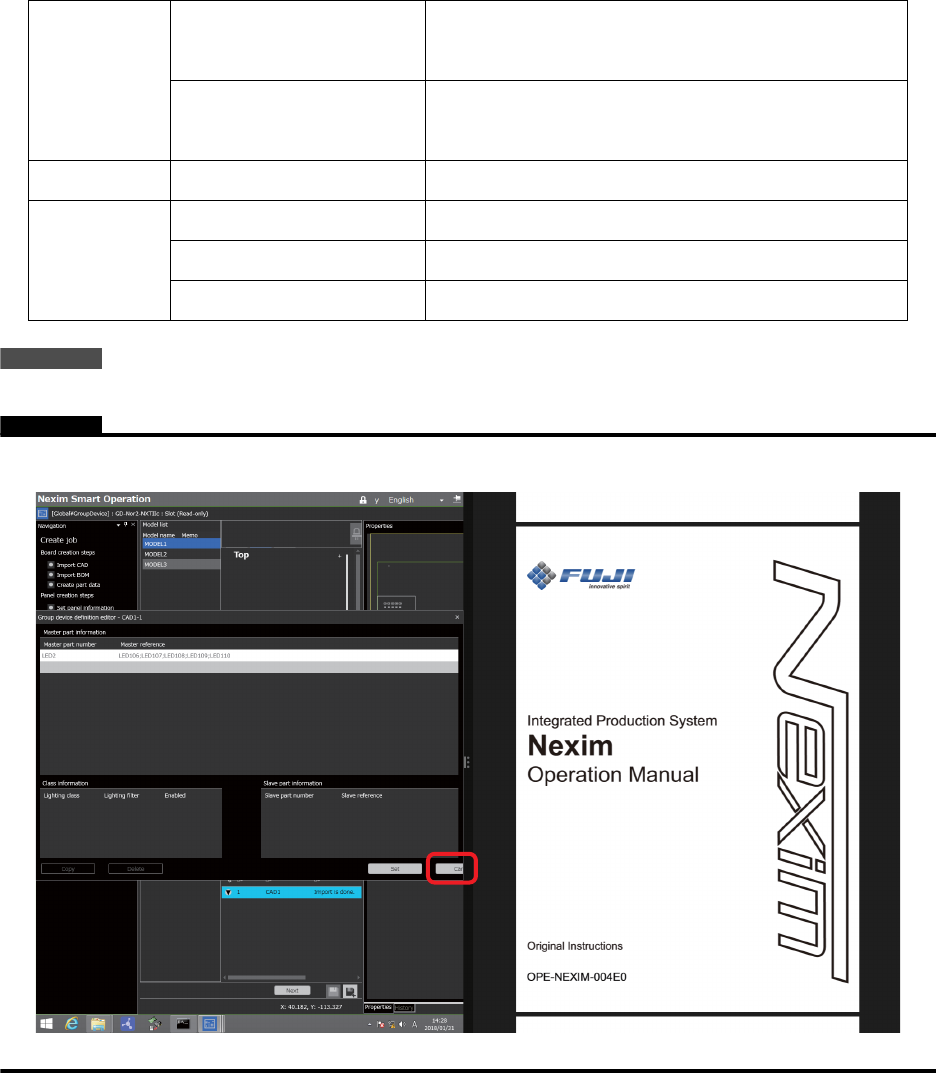

备注
可更换导航区、作业步骤区、履历区、属性区的位置。
请使用 Windows 8.1 Pro、Windows 10 的分屏功能分割画面，不要使用 Nexim。在启动的对话框内中有画面不能全部显示。
画面左侧 导航区 数据种类以及显示数据一览表的显示。
可使用检索功能。
作业步骤区 作业一览的显示。
显示被选功能。
画面中间 作业区 是主画面。
画面右侧 履历区 显示作业履历。
属性区 显示详细信息、修正数据。
设置区 设置项目功能。
41OPE-1575-E
1. Nexim 图表 OPE-NEXIM-007S0
4 Nexim 操作手册
1.2 Nexim 作业流程
本小节对于 Nexim 的作业流程进行说明。
No. Nexim 作业工序 作业内容 参考
1.
数据管理 数据管理主要包括以下事项。
a. 创建 / 编辑 Job
b. 创建 / 编辑元件数据
c. 创建 / 编辑定位点数据
2.2, 3.,
4., 5.
2.
进度表 进度表主要包括以下事项。
a. 创建 / 编辑生产进度表
2.3,6.
3.
运用 运用主要包括以下事项。
a. 为下一个生产备料
b. 进行下一个生产的离线换线
c. 补料以及换线作业
2.4,7.
4.
进展 / 监控 / 分析 进展 / 监控 / 分析
a. 管理车间整体进展状况
b. 管理操作人员的作业状况
c. 创建生产信息的报告
-
5.
维修保养 保养主要包括以下事项。
a. 定期维修保养
b. 预测维修保养
-
6.
库存管理 库存管理主要包括以下事项。
a. 元件的管理
b. 供料器的管理
c. 元件的事前准备
2.6,9.
7.
系统布局 系统布局主要包括以下事项。
a. 系统布局的创建 / 管理
b. 用户账户的创建 / 管理
2.7,10.
OPE-NEXIM-007S0 1. Nexim 图表
Nexim 操作手册
5
1.3 数据管理的作业流程
1.3.1 编辑既存 Job
本小节对于编辑既存 Job 的流程进行说明。
创建出口地区不同的电路板数据时，可以向既存 Job 内追加 BOM 数据。
No. Nexim 作业步骤 作业内容 参考
1.
既存 Job 的编辑 通过 [Edit] 进行既存 Job 的编辑。
2.
导入 BOM 数据 输入新追加的 BOM 数据。 3.2.2
3.
创建元件数据 有新的元件时创建元件数据。
如需新定位点数据，则请通过 [Mark
data]Tab 标签进行创建。
3.2.3,4.
4.
Model,BOM 组合 创建新 BOM 数据的 Model 列表。 3.3.4
5.
确认贴装位置 确认贴装角度等贴装位置。 3.3.5
6.
坐标的调整 进行贴装坐标以及定位点坐标的修正、设置跳
过点。
3.3.6
7.
生产线的设置 根据机种 (Model) 选择生产线。
一个机种 (Model) 可以分配到多条生产线。
3.4.1
8.
优化条件的设置 完成设置生产线的优化条件的设置。 3.4.3
9.
优化 将得出多个结果。选择符合运用的结果。 3.4.3
10.
优化结果的确认 在报告内确认优化结果。 3.4.3
11.
完成确认 保存数据并结束编辑。 3.5
