OPE-NEXIM-007S0 7. 运用
Nexim 操作手册
239

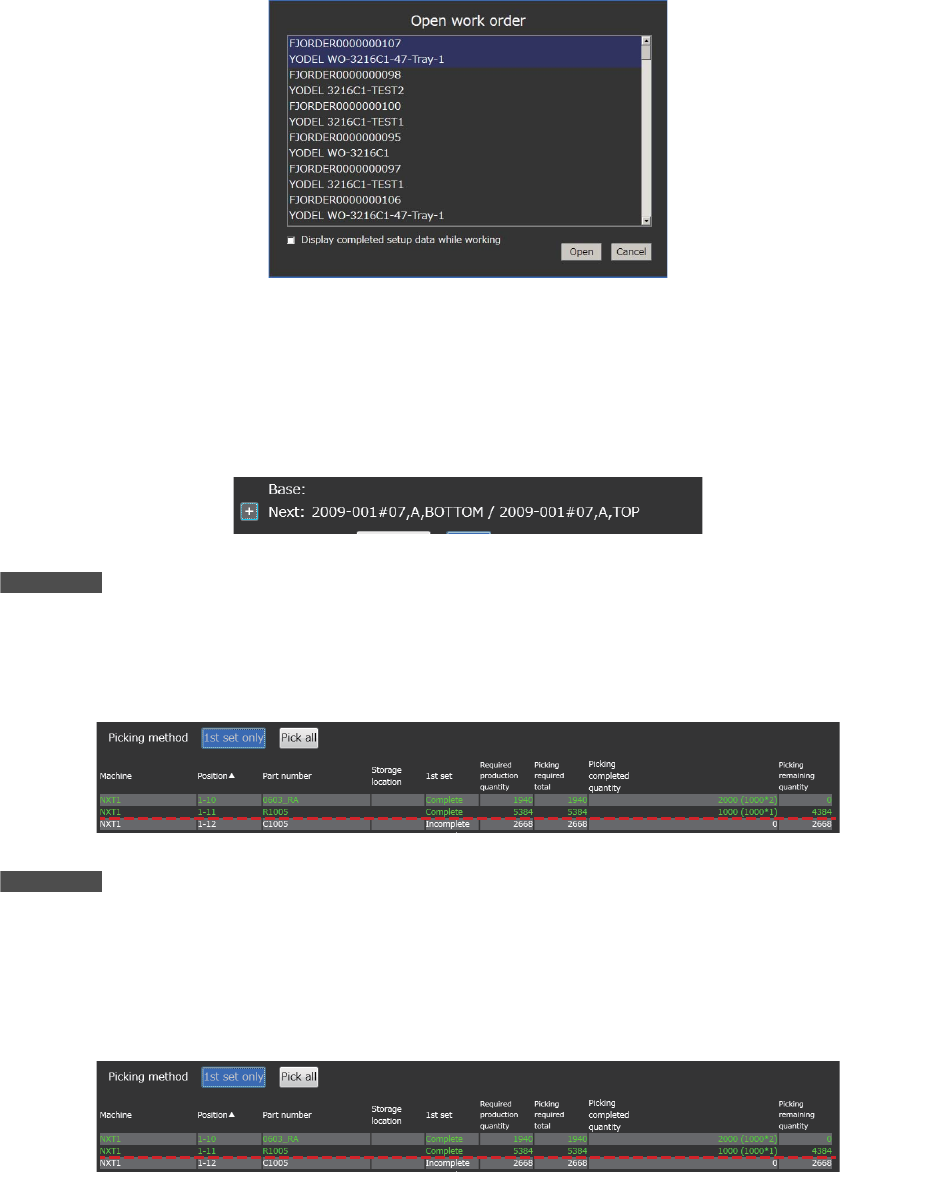

a. 选择需要备料的工单。
b. 显示作业中的工号。
c. 显示生产线名、基准 Job 名、下一个生产的 Job 名。
Job 名分别显示在 Job name/revision/production side 上。
单击在 NextJob 前的 [+] 后在工单选择对话框追加工单，可以准备复数工单所需要的全部物料。
备注
为了一次性准备复数的工单所需全部物料。
需要将 NKS 本地动作设置的 [NKS.UseMultiWorkorderPicking] 设置为 [True]。
关于详细内容，请参考 " 7.7 Nexim Kitting Station 的设置 "。
d. 单击 [ 参照当前配置 ] 时，参照当前生产配置在机器上配置的元件准备完毕。
备注
为了参照当前生产配置，需要将 NKS 本地动作设置的
[NKS.UseAppendPartsOnMachine] 设置为 [True]。
关于详细内容，请参考 " 7.7 Nexim Kitting Station 的设置 "。
e. 选择备料方法。
选择 「1st set only」之后，完成用于初次生产的 1 个料卷或 1 个料盘的准备后，结束作业。
选择 [Pick all] 时，完成所有的生产所需物料的备料后，结束作业。
41PRG-0348-E
41PRG-0653-E
41PRG-0654-E
41PRG-0654-E
7. 运用 OPE-NEXIM-007S0
240 Nexim 操作手册

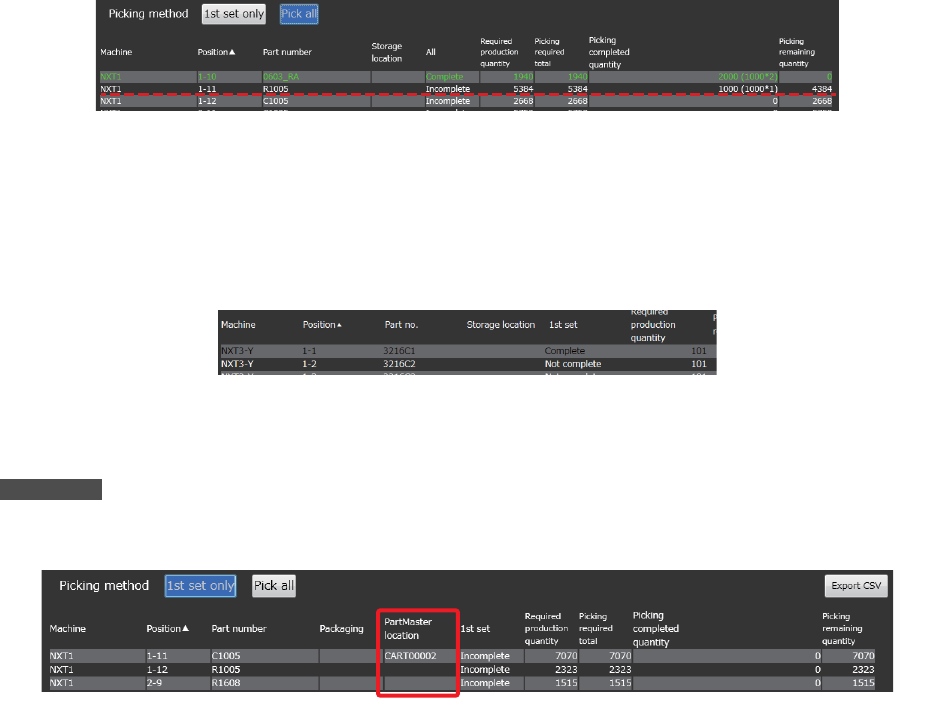

f. 以 CSV 形式的文件保存当前的备料清单。
g. 显示备料清单。
备料清单可根据各项目进行排序。
扫描准备的元件 DID 后完成作业，字符将显示为暗灰色。
可以显示物料在 Picking list 的哪个位置。输入到 Part master data 的 [Location] 处的数值会显示在
[PartMaster Location] 项目的下方。
备注
为了显示 [PartMaster Location] 项目，必须将 NKS Local 动作设定内的 [DisplayPBARLocationOnPicking] 项目设置为 [True]。关于详细内
容，请参考 " 7.7 Nexim Kitting Station 的设置 "。
h. 输入使用手持式扫描器扫描的条形码。
41PRG-0654-E
41PRG-0349-E
41OPE-1365-E
OPE-NEXIM-007S0 7. 运用
Nexim 操作手册
241

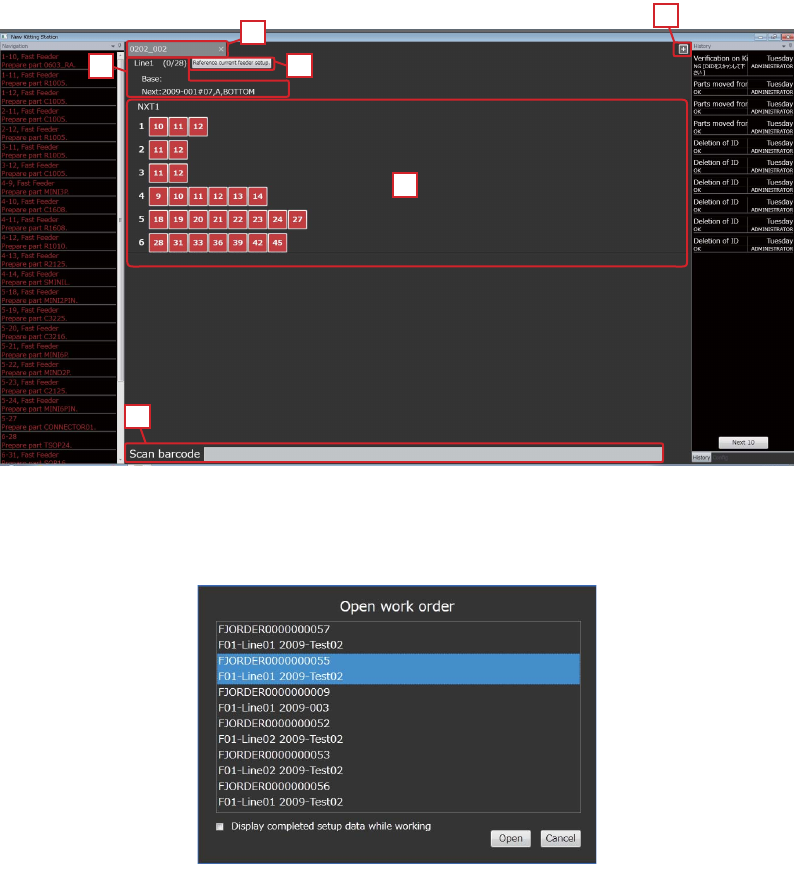

7.3 离线换线
7.3.1 离线换线的操作
实行离线换线作业。
离线换线作业全部用鼠标与扫描条形码来完成。
操作的时候，不用考虑 DID( 元件 ) 与 FIDL( 供料器 ) 的扫描顺序。
a. 选择实行离线换线作业的工单。
b. 显示作业中的工号。
c. 显示生产线名、基准 Job 名、下一个生产的 Job 名。
Job 名分别显示在 Job name/revision/production side 上。
d. 单击 [ 参照当前配置 ] 时，参照当前生产配置在机器上配置的元件准备完毕，料槽用绿色显示。
41PRG-0339-Ea
a.
b.
f.
c.
e.
d.
41PRG-0340-E
