OPE-NEXIM-007S0 8. 进度 / 监控 / 分析 Nexim 操作手册 295 b. 显示选择的生产线或者模组所有对象期间的以最近 10 分为单位的导出结果。折线图显示 [CPH]、[ 生产完成块数 ]、[ 生产完成子电路板块数 ]、[Uptime] 中的某一个。显示内容通过设定对话框的 [ 机器状态进展图表 ] - [ 折线图 ] 可以变更。 c. 关于机器状态表的说明。 • 机器状态 : 用彩色区别机器状态后显示…

8. 进度 / 监控 / 分析 OPE-NEXIM-007S0

294 Nexim 操作手册

8.1.8 副画面的详细说明 ( 贴片机 )

本小节对可显示于子画面的贴片机关联图表等详细内容进行说明。

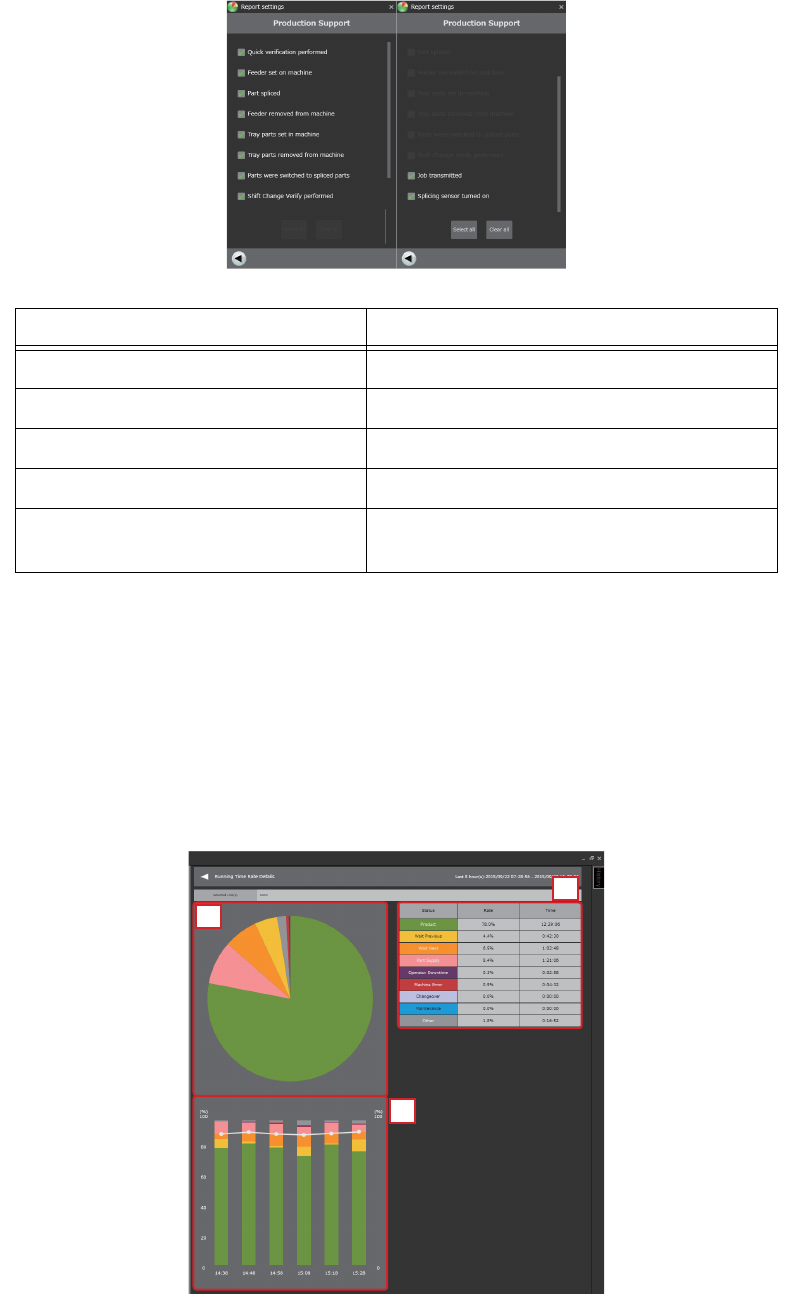

机器状态

显示导出所选择的生产线或者模组的机器状态的结果。

a. 显示导出选择的生产线或者模组所有对象期间内的机器状态的结果。

项目名称作业内容

Newly registered part data 登录新建 DID

Edited part data 编辑 DID

Deleted part data 删除 DID

Edited feeder/ tray data 编辑供料器数据、料盘托架 ID

Corrected remaining quantity of

tray parts

变更料盘元件的余数

41PRG-0517-E

41PRG-0495-E

OPE-NEXIM-007S0 8. 进度 / 监控 / 分析

Nexim 操作手册

295

b. 显示选择的生产线或者模组所有对象期间的以最近 10 分为单位的导出结果。

折线图显示 [CPH]、[ 生产完成块数 ]、[ 生产完成子电路板块数 ]、[Uptime] 中的某一个。

显示内容通过设定对话框的 [ 机器状态进展图表 ] - [ 折线图 ] 可以变更。

c. 关于机器状态表的说明。

• 机器状态 : 用彩色区别机器状态后显示。

• 比例 : 对于对象期间显示机器状态所占的比例。

• 时间 : 表示机器状态的合计时间。

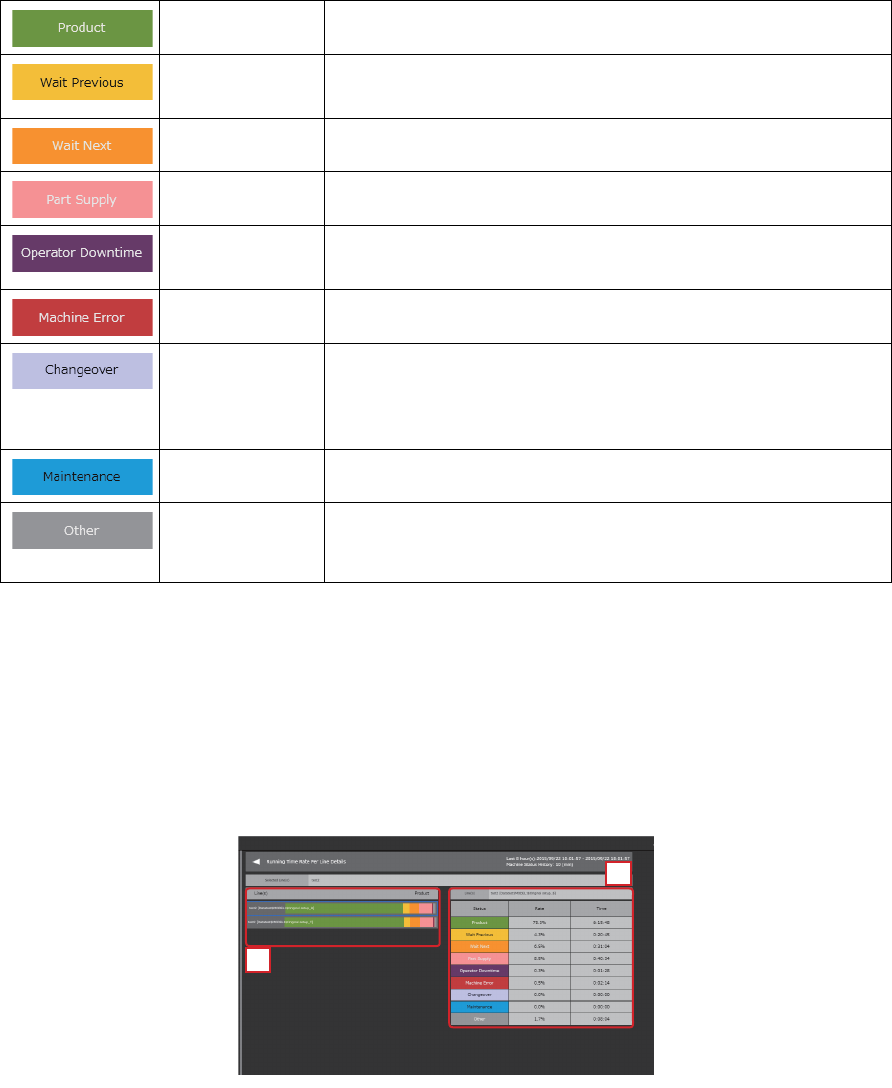

每条生产线的机器状态

显示将选择的生产线的机器状态按生产线导出的结果。

a. 显示将对象期间内的机器状态按选择的生产线导出的结果。

Product 生产的时间

Wait Previous 完成当前电路板的生产，等待从前道工序送来下一块电路板的

时间

Wait Next 等待将结束生产的电路板送到后道工序的机器 ( 模组 ) 的时间

Part Supply 从因为元件供应而停止生产，到再重新开始的时间

Operator

Downtime

从因为紧急停止、周期停止、打开安全门而停止生产，到再重

新开始的时间

Machine Error 从因为机器错误而停止生产，到再重新开始的时间

Changeover 进行换线的时间

" 换线进行的时间 "，最后的电路板生产从完成，到换线后开

始生产第 1 块的电路板的时间。

Maintenance 进行维修保养的时间

Other 在上述以外机器没生产的时间

也包含通信切断的时间。

41PRG-0497-E

8. 进度 / 监控 / 分析 OPE-NEXIM-007S0

296 Nexim 操作手册

b. 关于机器状态表的说明。
