8. 进度 / 监控 / 分析 OPE-NEXIM-007S0 314 Nexim 操作手册 每个元件编码的不良排序 分别将在主画面上所有被选的生产线 由 AOI （1st AOI1、1st AOI2、2nd AOI1 或 2nd AOI2）检出不良 按照元件编号进行排序，并且显示排 序结果。通过 [ 设置 ]-[ 显示单位 ] 可变更显示单位 (%) 或 (PPM)。 a. 以元件编号为单位显示指定期间内 检出不良的统计结果。按照元件…
OPE-NEXIM-007S0 8. 进度 / 监控 / 分析
Nexim 操作手册
313
b. 不良类型的比例将以列表的形式被显示。
• 不良类型：用不同颜色区分不良类型。
• 比例：显示在指定期间内发生的不良中，指定不良类型所占比例。
• 次数：显示每种不良类型的发生次数。

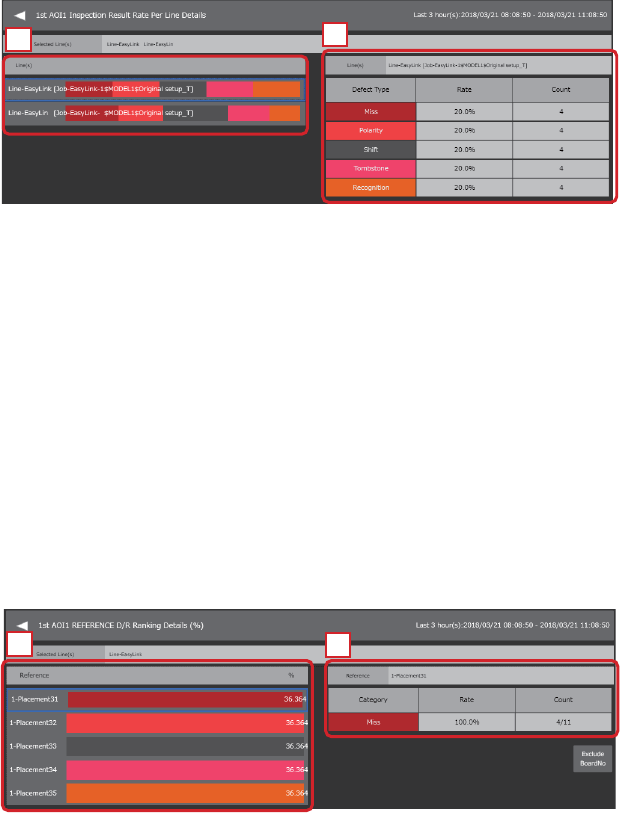

每条生产线上发生的不良
分别将主画面上所有被选生产线由 AOI （1st AOI1、1st AOI2、2nd AOI1 或 2nd AOI2 测出的不良按照
每条生产线进行统计，并显示不良类型的统计结果。显示指定期间内每条生产线发生不良类型的比例。
a. 用图表的形式显示各生产线中不良类型的比例。
b. 以不良类型为单位显示在 「a.」选择的生产线不良的统计结果。按照比例类型的高低顺序显示。
• 不良类型：用不同颜色区分不良类型。
• 比例：显示在指定期间内发生的不良中，指定不良类型所占比例。
• 次数：显示每种不良类型的发生次数。
每个参照点为的不良排序
分别将在主画面上所有被选的生产线由 AOI （1st AOI1、1st AOI2、2nd AOI1 或 2nd AOI2）检出不良
按照参照点进行排序，并且显示排序结果。通过 [ 设置 ]-[ 显示单位 ] 可变更显示单位 (%) 或 (PPM)。
a. 以参照点为单位显示在指定期间内检出不良的统计结果。按照参照点不良率的高低顺序显示。
b. 以不良类型为单位显示在 「a.」选择的参照点不良的统计结果。按照比例类型的高低顺序显示。
• 分类：用不同颜色区分不良类型。
• 比例：显示对于被选参照点的总不良件数，各不良类型的比例。
• 次数：显示每种不良类型的发生次数。分母是选择生产线在指定期间内发生的全部不良件数。
41OPE-1581-E
a.
b.
41OPE-1582-E
a.
b.
8. 进度 / 监控 / 分析 OPE-NEXIM-007S0
314 Nexim 操作手册
每个元件编码的不良排序
分别将在主画面上所有被选的生产线由 AOI （1st AOI1、1st AOI2、2nd AOI1 或 2nd AOI2）检出不良
按照元件编号进行排序，并且显示排序结果。通过 [ 设置 ]-[ 显示单位 ] 可变更显示单位 (%) 或 (PPM)。
a. 以元件编号为单位显示指定期间内检出不良的统计结果。按照元件编号不良率的高低顺序显示。
b. 以不良类型为单位显示在 「a.」选择的元件编号不良的统计结果。按照比例类型的高低顺序显示。
• 分类：用不同颜色区分不良类型。
• 比例：显示对于被选元件编号的总不良件数，各不良类型的比例。
• 次数：显示每种不良类型的发生次数。分母是选择生产线在指定期间内发生的全部不良件数。

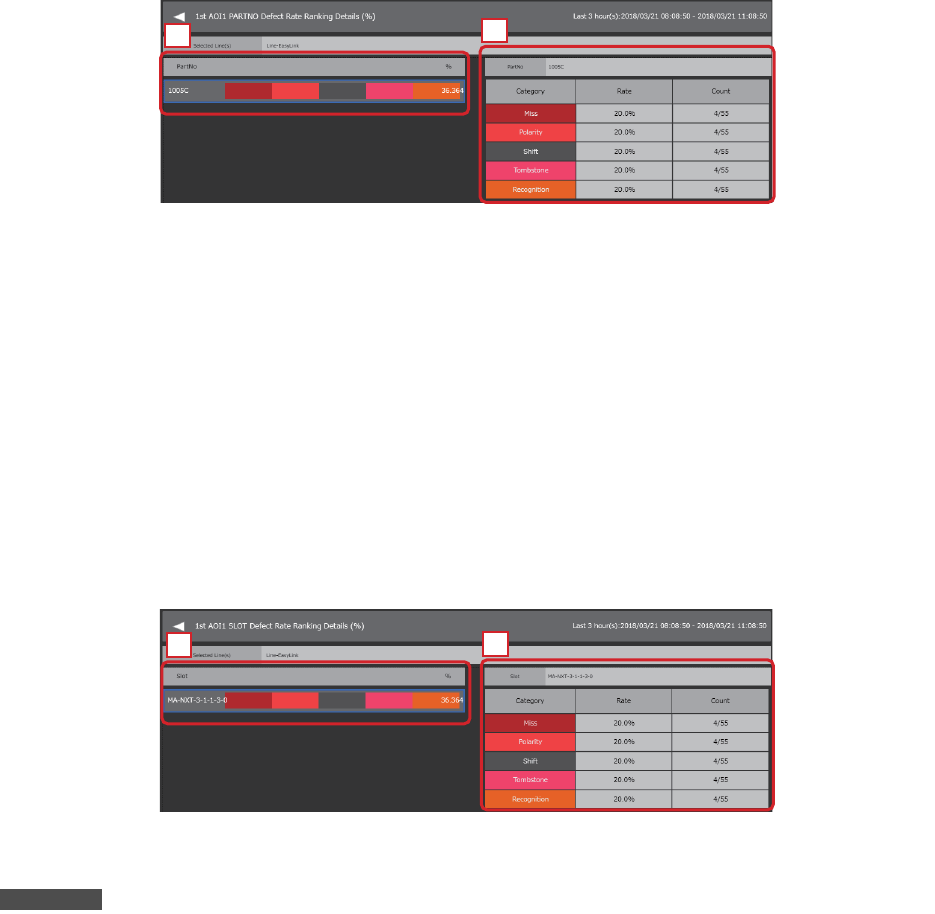

每个站位的不良排序
分别将在主画面上所有被选的生产线由 AOI （1st AOI1、1st AOI2、2nd AOI1 或 2nd AOI2）检出不良
按照站位进行排序，并且显示排序结果。通过 [ 设置 ]-[ 显示单位 ] 可变更显示单位 (%) 或 (PPM)。
a. 以站位为单位显示指定期间内检出不良的统计结果。按照站位不良率的高低顺序显示。
备注
显示的站位编号由 [ 机器别名 - 模组编号 - 供料侧编号 - 站位编号 - 副料槽编号 （最后吸取的元件编号）] 所构成。
b. 以不良类型为单位显示在 「a.」选择的站位不良的统计结果。按照比例类型的高低顺序显示。
• 分类：用不同颜色区分不良类型。
• 比例：显示在选择站位发生的不良中，每种不良类型的比例。
• 次数：显示每种不良类型的发生次数。分母是选择生产线在指定期间内发生的全部不良件数。
a.
b.
41OPE-1583-E
a.
b.
41OPE-1584-E
OPE-NEXIM-007S0 8. 进度 / 监控 / 分析
Nexim 操作手册
315
各种走势图
显示一下项目的走势图

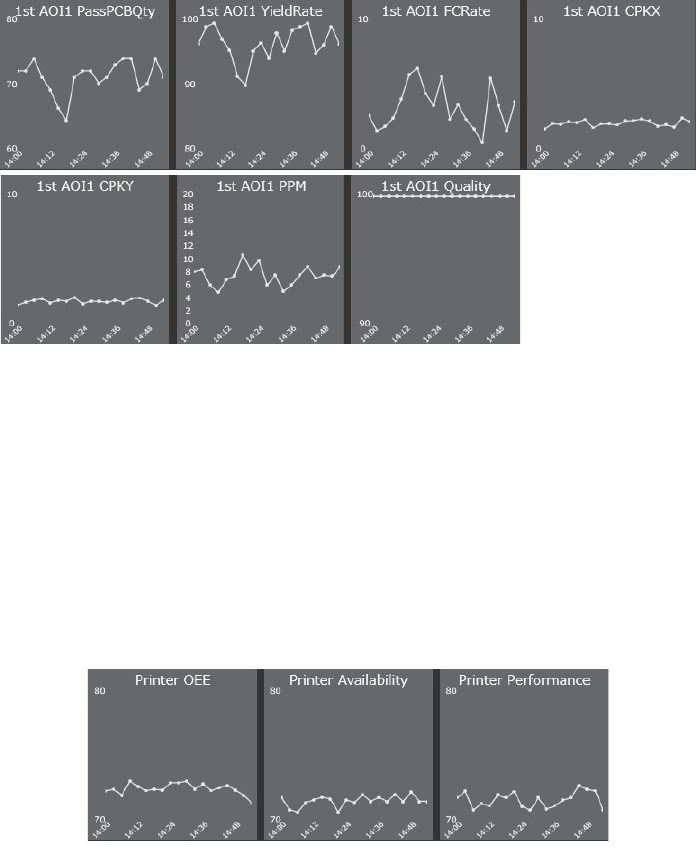

PassPCBQty/ YieldRate/ FCRate/ CPKX/ CPKY/ PPM/ Quality
最新数据将以 [ 设置 ]-[ 通知功能 ]-[ 阈值 ] 中设置的阈值为基准，图表的背景颜色变为黄色 ( 注意 ) 或红色
(警告)。
8.1.11 子画面的详细说明 (Printer)
本小节对可显示于副画面的印刷机关联图表等详细内容进行说明。
各种走势图
显示一下项目的走势图
OEE/ Availability/ Performance
41OPE-1596
41OPE-1597
