OPE-NEXIM-007S0 8. 进度 / 监控 / 分析 Nexim 操作手册 323 机器状态是 [Machine Error] 时的操作 1. 请点击 [Statu s] 下方的 [Machine Error] 键 。 点击之后， 错误履历就会显示在 Management monitor 的副画面上。请先确认错误， 然后再解除错误。 2. 请点击 [Operation] 下方的 [Start] 键。请解除可以恢复的错误并开始生…

100%1 / 588
8. 进度 / 监控 / 分析 OPE-NEXIM-007S0
322 Nexim 操作手册
开始生产
当 [Status] 是 [Operator Downtime]、[Parts Supply]、[Machine Error] 时，[Start] 键会显示在
[Operation] 项目下方。如果是这些机器状态，则请按下列方法开始生产。
• 如果机器处于无法启动生产的状态，例如机器翻盖处于开启状态，紧急停止按钮处于被按状态等情形，则无法通过
Management monitor 启动生产。
• 如果 [Status] 是 [Parts Supply]，根据条件的不同，有时可能不会出现 [Start] 键。
机器状态是 [Operator Downtime] 时的操作
请点击 [Operation] 下方的 [Start] 键。开始生产。
机器状态是 [Parts Supply] 时的操作 （在 Recovery 次数达到上限的状态
下重启生产）
如果 Recovery 次数达到上限，[Status] 就会变成 [Parts Supply]。

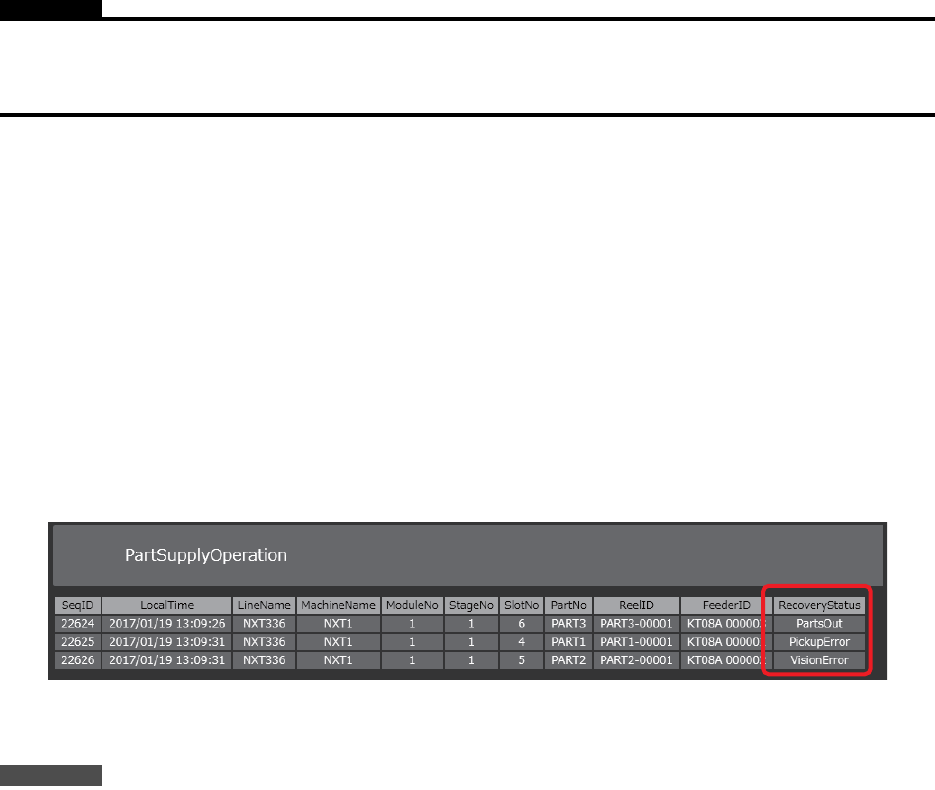

1. 请点击 [Status] 下方的 [Parts Supply] 键。处于 [Parts Supply] 状态的站位一览就会显示在
Management monitor 的副画面上。请确认 [RecoveryStatus] 的内容，请根据情况对出错进行处
理。
2. 请点击 [Operation] 下方的 [Start] 键。请解除可以恢复的错误并开始生产。
备注
如果装有供料器的站位出现了 Recovery 次数达到上限的情形，则请先在机器功能设定画面上对 [Starting method when using remote start]
项目进行设置并解除错误，然后再重新开始生产。
41OPE-1380
OPE-NEXIM-007S0 8. 进度 / 监控 / 分析
Nexim 操作手册
323
机器状态是 [Machine Error] 时的操作

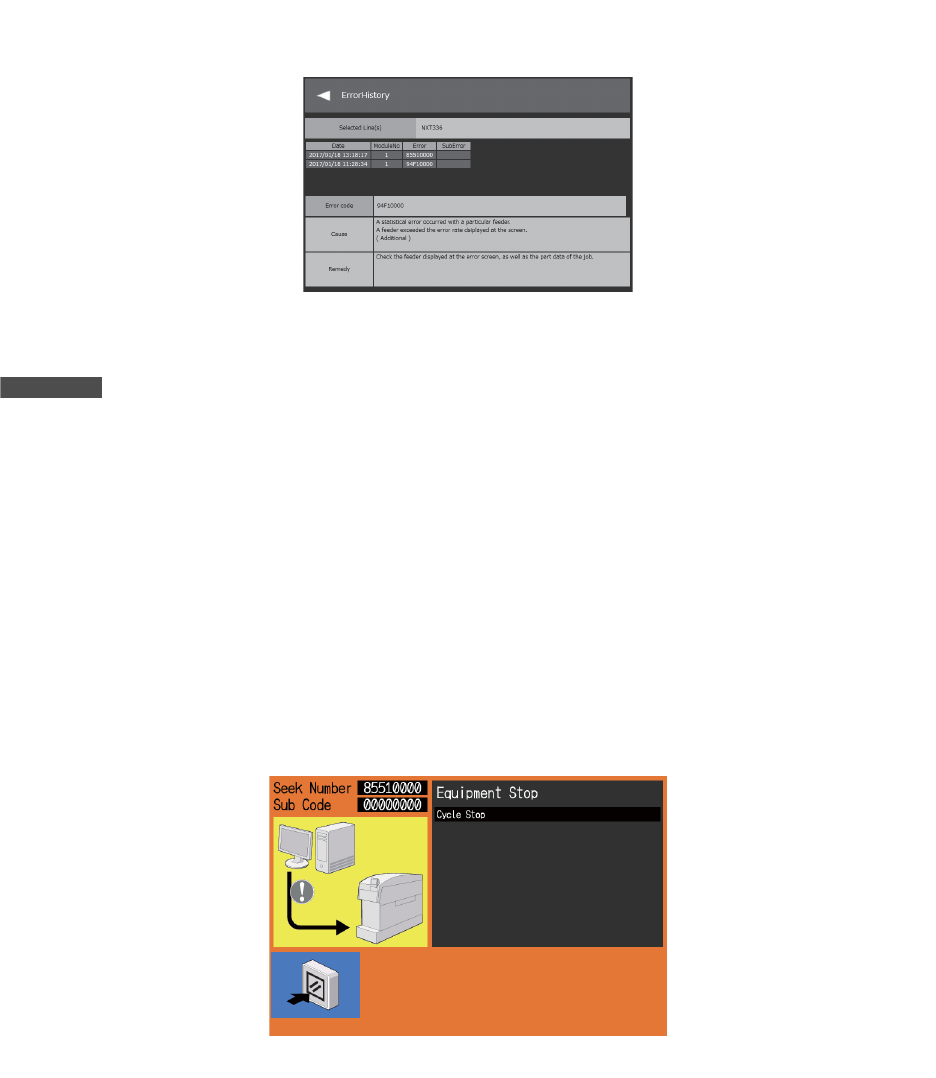

1. 请点击 [Status] 下方的 [Machine Error] 键。点击之后，错误履历就会显示在 Management monitor
的副画面上。请先确认错误，然后再解除错误。
2. 请点击 [Operation] 下方的 [Start] 键。请解除可以恢复的错误并开始生产。
备注
• 只有用于生产的所有站位的状态都变成 「Set OK」，机器才会开始执行吸取和贴装动作。
• 如果装有供料器的站位出现了 Recovery 次数达到上限的情形，则请先在机器功能设定画面上对 [Starting method when using remote
start] 项目进行设置并解除错误，然后再重新开始生产。
停止生产
当 [Status] 是 [Product]、[Wait Previous]、[Wait Next] 时，[Stop] 键会显示在 [Operation] 项目下方。
1. 请点击 [Operation] 下方的 [Stop] 键。处于 [Product]、[Wait Previous]、[Wait Next] 状态的模组就
会停止生产。
2. 停机的模组变成错误编码为 8551 的错误状态。
3. [Status] 变成 [Machine Error]，出现 [Start] 键。如需开始生产，则请点击 [Start] 键。
41OPE-1379
41OPE-1381
8. 进度 / 监控 / 分析 OPE-NEXIM-007S0
324 Nexim 操作手册
8.2 报告
8.2.1 关于报告

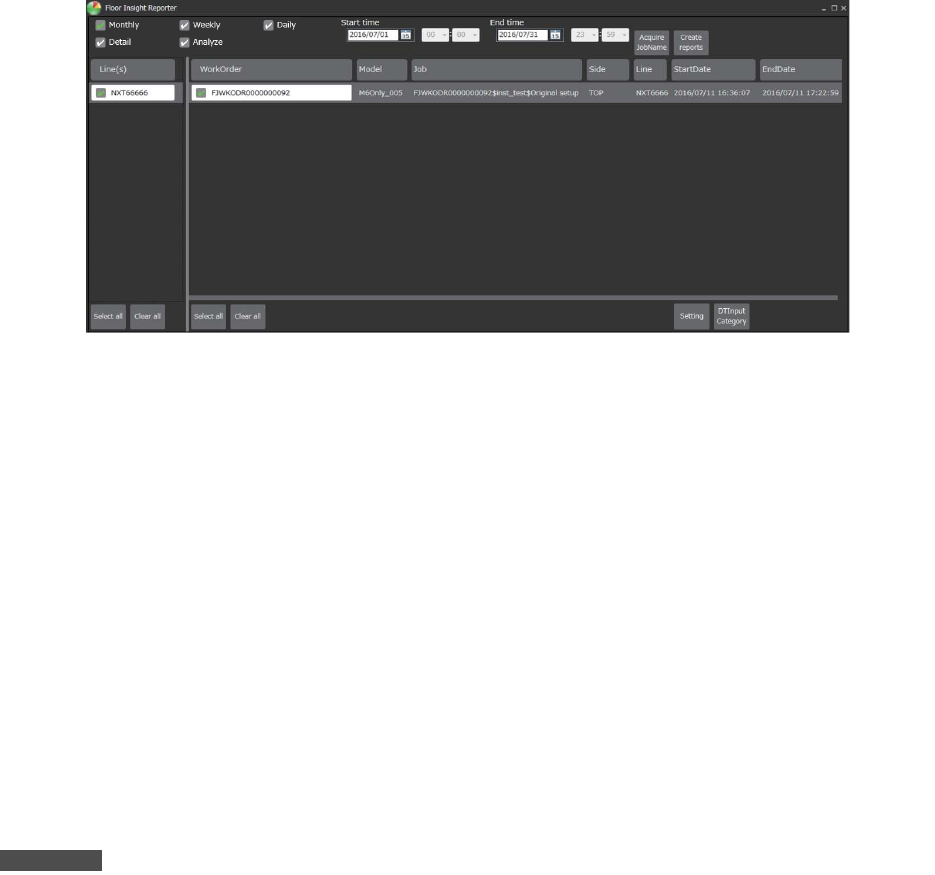

通过 Floor Insight Reporter，进行生产实绩报告及详细报告的创建。
对设定日期和时间，创建选择的生产线及工作指令的统计报告。
报告类型分月报、周报、日报、详细报告、生产分析报告。用户可自行选择。
注意事项
• 通过 Floor Insight Reporter 创建报告时需要 "Microsoft Office 2013"。
• 在生产线内的全部机器上 Job 名同样的时候可以创建正确的报告。即使同样的电路板，Job 名不同
也不能创建正确的报告。
• 即使创建了现在的日报也不能创建正确的报告。
• 可生成周日凌晨 0 点到下周六夜间 11 点 59 分 59 秒为止的一周的周报。
• 周报不能创建指定日期和时间的报告。
• 周报可以创建到上周为止的报告。不能创建本周报告。即使创建了现在的周报也不能创建正确的报
告。
• 月报可以创建前一个月的报告。不能创建当前月的报告。
• 如果输出了使用未登录 FIDL 的供料器或料盘的生产分析报告，显示在几个项目中的供料器以及料盘
的 FIDL 处会显示供料器、料盘与机器连接时可以获取的 FIDL （序列号）。
• 详细报告只有在将跟踪级别设置为 [Full] 才有可能获取。
备注
跟踪级别可以通过系统布局的生产线的属性 [ 跟踪级别 ] 变更。
41PRG-0479-Ec
