12. 读入 CAD 数据以及 BOM 数据 OPE-NEXIM-007S0
408 Nexim 操作手册
4. 请在 [Output settings] 处决定对应的数据型号。如果勾选 了 [Include fiducial sequence data block]
选项，则基准定位点读取坐标和元件的贴装坐标分别设定。如果未勾选，则只设定元件的贴装坐标。

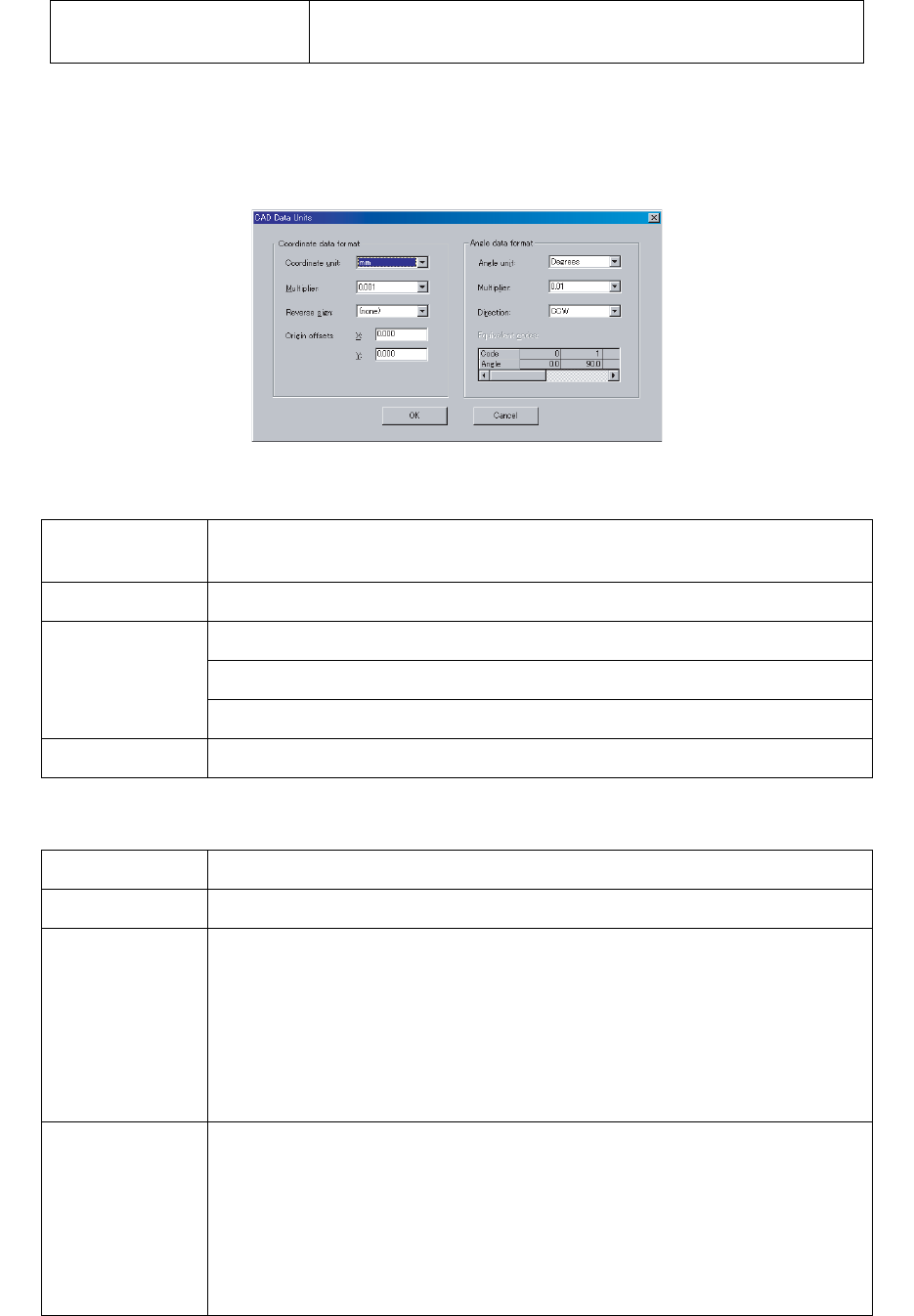

5. 如果有需要，则请点击 [Set Units] 键并在对话框内完成相关设置。设置完毕后，请点击 [OK] 键。
[Coordinate data format] 分组框
[Angle data format] 分组框
Use filter 如需对 “ 特定领域内含特定字符串的数据是否读入 Job” 进
行详细设置，则请勾选该项目。
Coordinate
unit
请选择 mm、inches 或 mils。请根据使用状况进行选择。
Multiplier 请选择针对使用单位的倍数。
Reverse sign [X and Y]: 反转原始文件的 X、Y 两方向的签字时进行选择。
[X only]: 反转原始文件的 X 方向的签字时进行选择。
[Y only]: 反转原始文件的 Y 方向的签字时进行选择。
Origin offsets X、Y 方向分别输入 Origin offset 值。
Angle unit 请选择 [Degrees] 或 [Minutes]。请根据使用状况进行选择。
Multiplier 请选择针对使用单位的倍数。
Direction 请选择 CCW ( 顺时针 )、CW ( 逆时针 ) 或 Equivalence ( 相当的角度 )。请
根据使用状况进行选择。
如果写有角度，则请选择 [CCW] 或 [CW]。（无法编辑 [Equivalent codes]
的表。）
如果写有代表角度的代码，则请选择 [Equivalence] 并对 [Equivalent
codes] 的表进行编辑。
Equivalent
code
在 CAD 上写有用英文字母等代码表示的元件贴装角度时设定代码与角度的
关系。
如需追加相对代码 （Equivalent code），则请点击最后一列的空白单元格
并向 [Code] 和 [Angle] 项目分别输入数值。
如需删除相对代码 （Equivalent code），则请双击同一列的单元格并删除
[Code] 和 [Angle] 项目内的数值。
05USR-0059E
OPE-NEXIM-007S0 12. 读入 CAD 数据以及 BOM 数据
Nexim 操作手册
409
6. 请在 [CAD Import Settings Wizard] 对话框上点击 [Next] 键。（请参考步骤 1.）

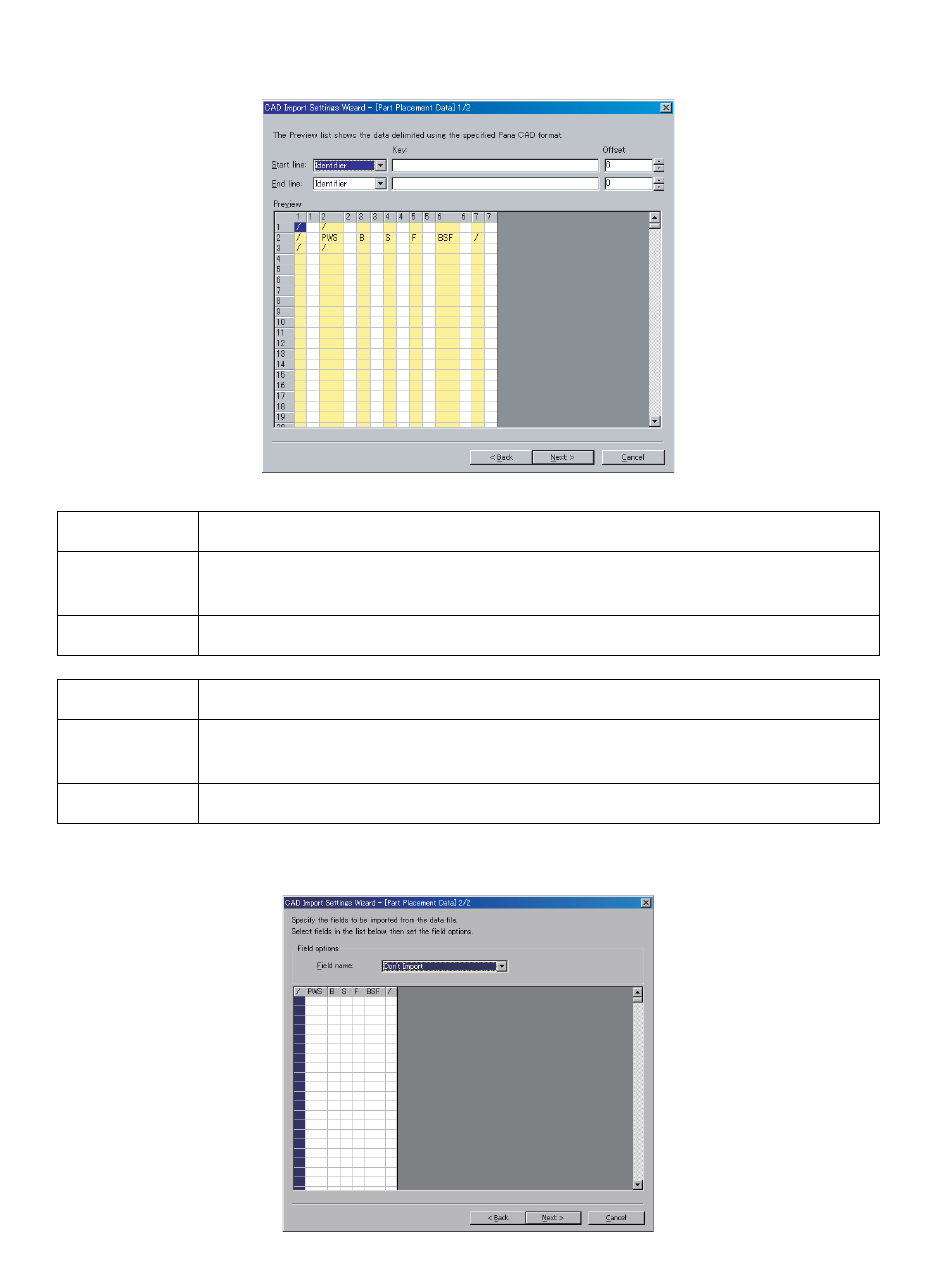

7. 为了读入元件的贴装坐标，请根据需求设置如下。设置完毕后，请点击 [Next] 键。
8. 请选择被划分的各个领域 （field）并在 [Field name] 项目后面的下拉菜单中进行选择。
9. 所有数据领域（data field）定义完毕后，请点击 [Next] 键。如果未勾选 [Include fiducial sequence
data block] 选项 （如步骤 4. 所示），则请跳至步骤 15.。
Start line 选择数据读入开始位置。请选择 [Identifier] 或 [Line]。
Key 如果起始行选择了 [Identifier]，则请输入识别符；如果选择了 [Line]，则
请输入行编号。
Offset 跳过文件的起始部分时输入等同于那些行数的 Offset 值。
End line 选择数据读入结束位置。请选择 [Identifier]、[Line] 或 [End of File]。
Key 如果结束行选择了 [Identifier]，则请输入识别符；如果选择了 [Line]，则
请输入行编号。
Offset 跳过文件的末尾部分时输入等同于那些行数的 Offset 值。
05USR-0060E
05USR-0061E
12. 读入 CAD 数据以及 BOM 数据 OPE-NEXIM-007S0
410 Nexim 操作手册

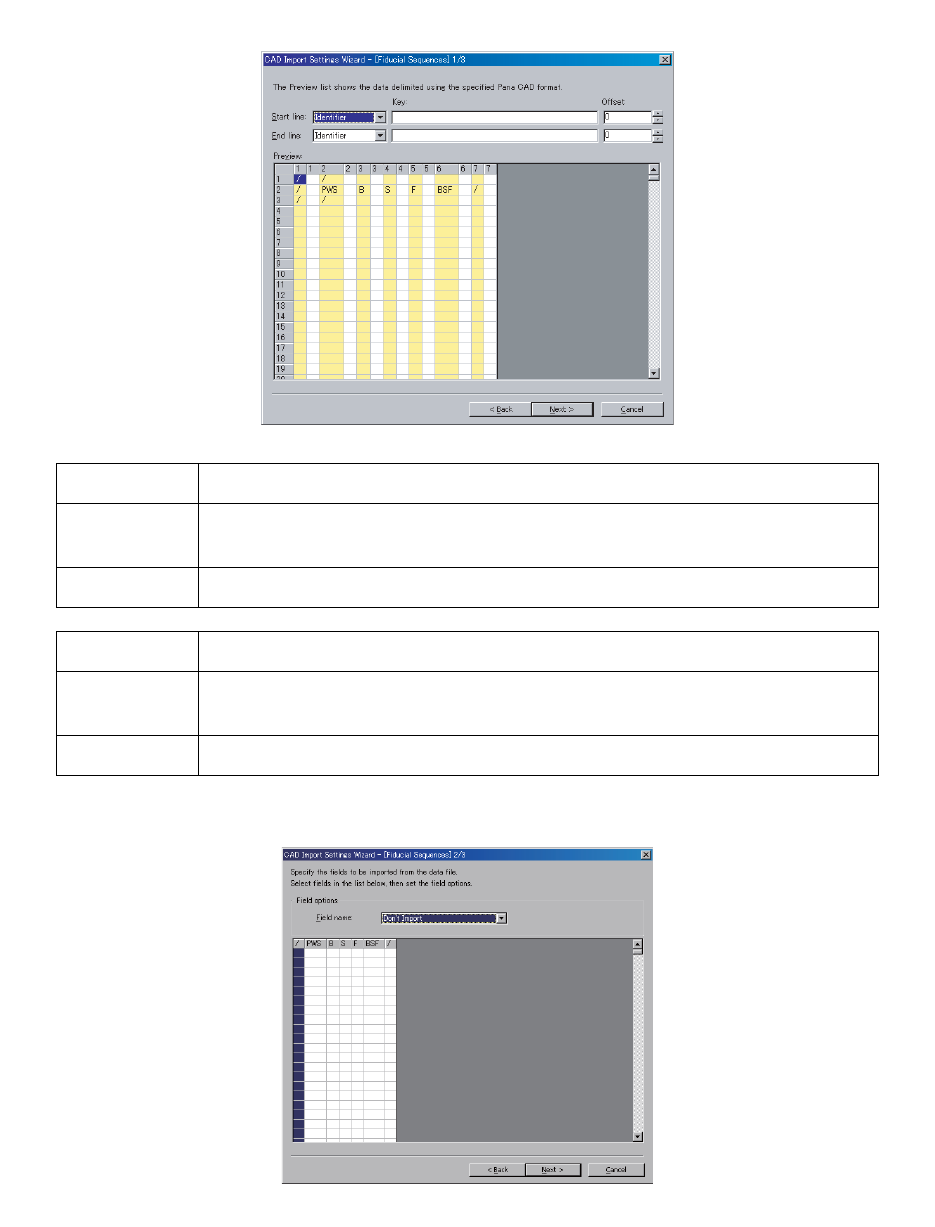

10. 为了读入基准定位点的读取坐标，请根据需求设置如下。设置完毕后，请点击 [Next] 键。
11. 请选择被划分的各个领域 （field）并在 [Field name] 项目后面的下拉菜单中进行选择。
12. 所有数据领域 （data field）定义完毕后，请点击 [Next] 键。
Start line 选择数据读入开始位置。请选择 [Identifier] 或 [Line]。
Key 如果起始行选择了 [Identifier]，则请输入识别符；如果选择了 [Line]，则
请输入行编号。
Offset 跳过文件的起始部分时输入等同于那些行数的 Offset 值。
End line 选择数据读入结束位置。请选择 [Identifier]、[Line] 或 [End of File]。
Key 如果结束行选择了 [Identifier]，则请输入识别符；如果选择了 [Line]，则
请输入行编号。
Offset 跳过文件的末尾部分时输入等同于那些行数的 Offset 值。
05USR-0062E
05USR-0063E
