12. 读入 CAD 数据以及 BOM 数据 OPE-NEXIM-007S0 418 Nexim 操作手册 a. 请先确认 [Previe w] 分组框内的数据是否分隔无误 （要求无误） ，然后再点击 [Next] 键。 b. 请对每个领域 （Field ）代 表什么数据进行指定。请先点击想要指定 的领域，然后再从 [Field name] 项目后面的下拉菜单中选择合适的 选项。如果该领域的数据无需读入，则请 选择 [Don'…
OPE-NEXIM-007S0 12. 读入 CAD 数据以及 BOM 数据
Nexim 操作手册
417
b. 请指定用于读入的 CAD 数据的起始行和结束行。
c. 如需将按上述方法指定的起始行和结束行补正到几行以下的位置，则请在 [Offset] 文本框内输入行
数。
d. 请先点击 [Next] 键，然后再跳到步骤 8.。

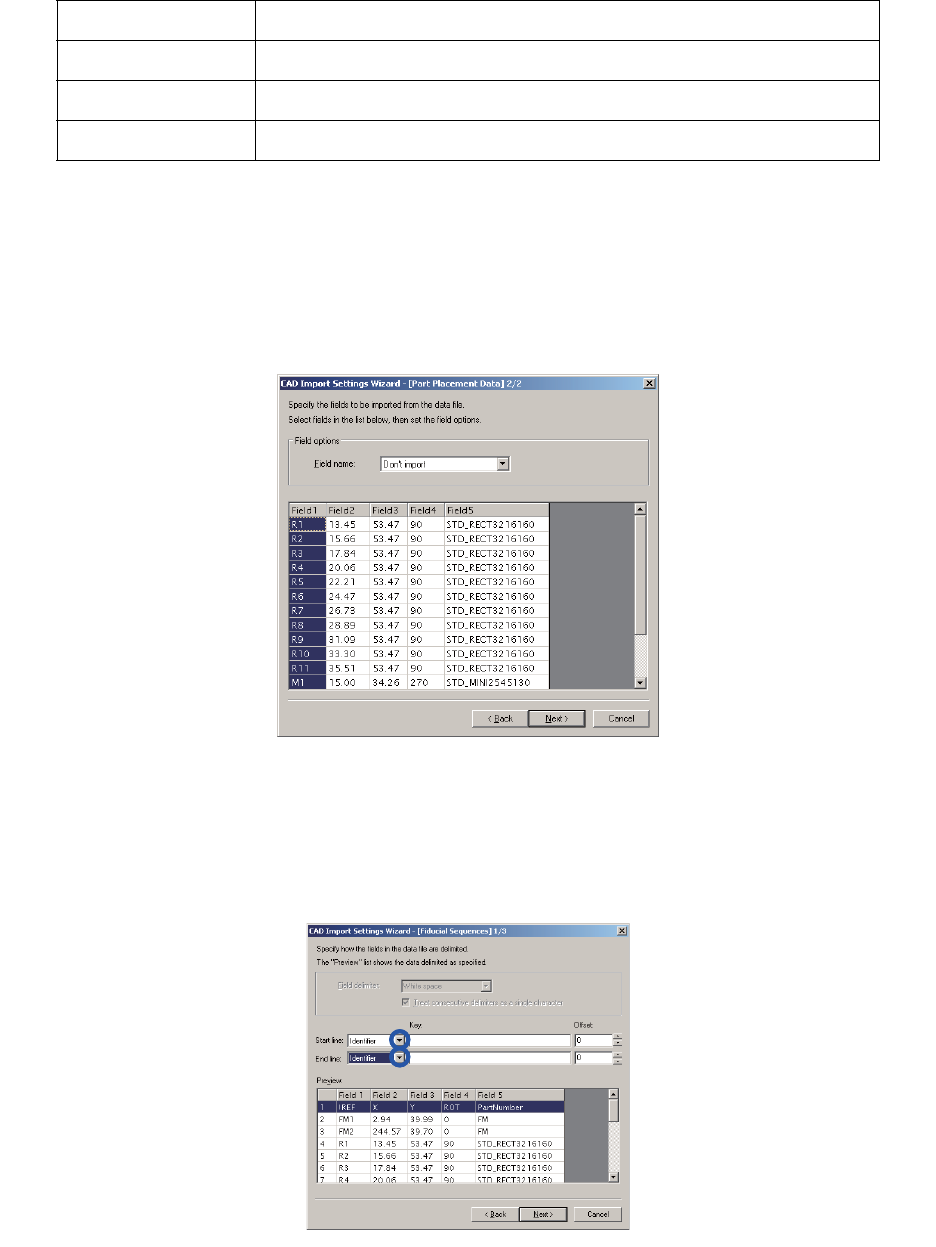

8. 请对每个领域 （Field ）代表什么数据进行指定。请先点击想要指定的领域，然后再从 [Field name]
项目后面的下拉菜单中选择合适的选项。如果该领域的数据无需读入，则请选择 [Don't import]。
9. 如果未勾选 [Include fiducial sequence data block] 选项（如步骤 4. 所示），则请跳至步骤 11.。如
果已勾选该项，则请点击 [Next]。
10. 请指定 fiducial data 的起始行和结束行。指定方法和 [CAD Import Settings Wizard - [Part
Placement Data]] 中的方法一致。
Identifier 使用情形：指定行时将行内的特定字符串输入 [Key] 文本框。
Line 使用情形：指定行时将每行左端的行编号输入 [Key] 文本框。
Column Change 将格式不同于起始行的行指定为结束行。
End of file 将起始行之后的所有行都指定为读入范围。
05USR-0009E
05USR-0010E
12. 读入 CAD 数据以及 BOM 数据 OPE-NEXIM-007S0
418 Nexim 操作手册

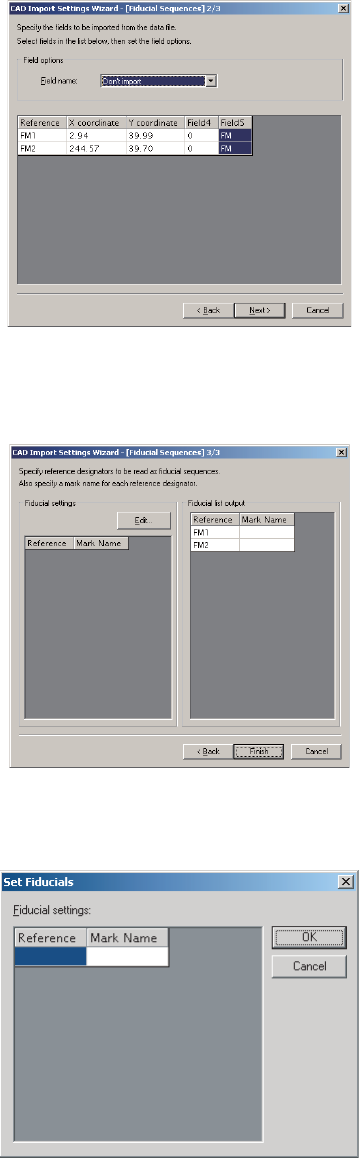

a. 请先确认 [Preview] 分组框内的数据是否分隔无误 （要求无误），然后再点击 [Next] 键。
b. 请对每个领域 （Field ）代表什么数据进行指定。请先点击想要指定的领域，然后再从 [Field name]
项目后面的下拉菜单中选择合适的选项。如果该领域的数据无需读入，则请选择 [Don't import]。
c. 请点击 [ 下一步 ]。
d. 对 [Fiducial settings] 分组框进行设置。请点击 [ 编辑 ] 键。
e. 画面上弹出 [Set Fiducials] 对话框。请输入基准定位点的 Reference 和 Mark Name。全部设置完
毕后，请点击 [OK] 键。
05USR-0011E
05USR-0012E
05USR-0013E
OPE-NEXIM-007S0 12. 读入 CAD 数据以及 BOM 数据
Nexim 操作手册
419
11. 如果未勾选 [Include board data block] 选项 （如步骤 4. 所示），则请跳至步骤 12.。 如果已勾选该
项，则请点击 [Next]。

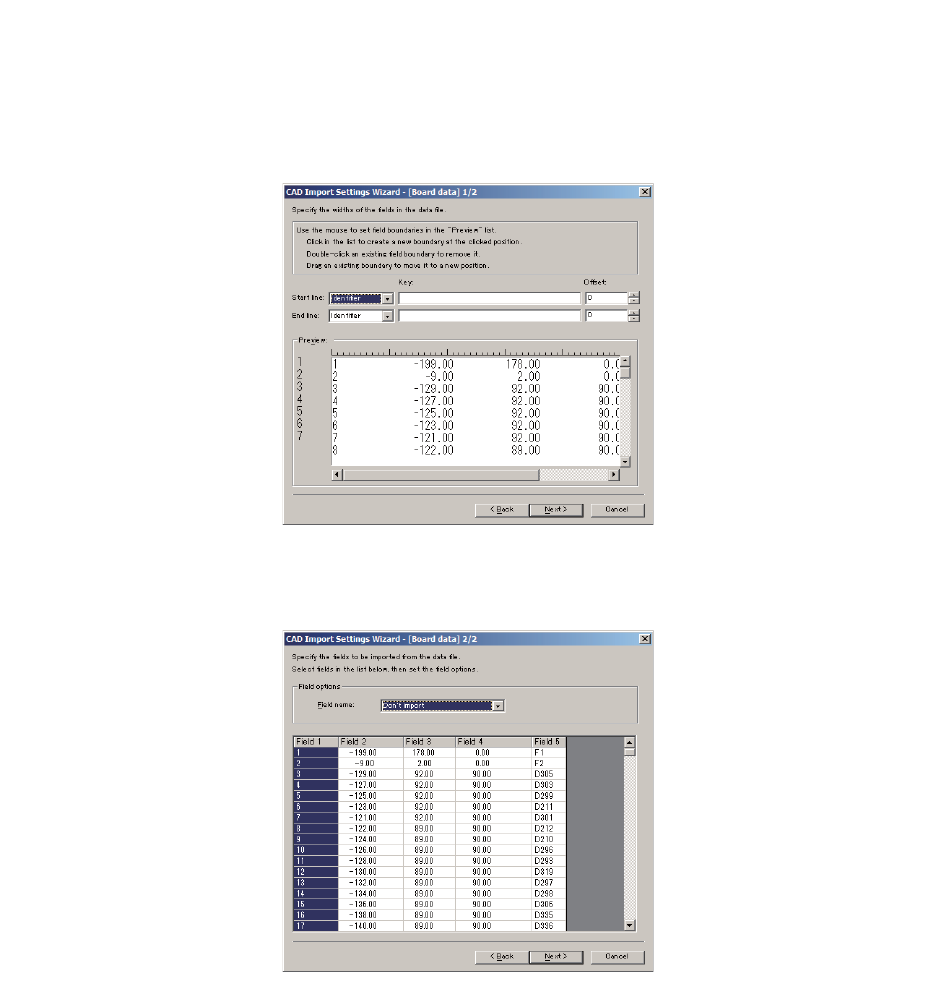

a. 请指定 board data 的起始行和结束行。指定方法和 [CAD Import Settings Wizard - [Part
Placement Data]] 中的方法一致。
b. 请先确认 [Preview] 分组框内的数据是否分隔无误 （要求无误），然后再点击 [Next] 键。
c. 请对每个领域 （Field ）代表什么数据进行指定。请先点击想要指定的领域，然后再从 [Field name]
项目后面的下拉菜单中选择合适的选项。如果该领域的数据无需读入，则请选择 [Don't import]。
05USR-0551E
05USR-0552E
