OPE-NEXIM-007S0 3. Job 管理
Nexim 操作手册
65
j. 导入 / 导出元件数据 （Part Data）CSV 文件。关于详细内容，请参考 " 4.1.8 导出和导入元件数据
CSV 文件 "。
k. 创建选择 Job 的安装信息的报告。因为显示出 [ 选择 Setup] 对话框，请在左侧的 Setup 树选择创建
报告的 Setup，单击 [OK] 按键。浏览器启动，显示报告。关于创建的报告，" 3.4.3 优化 " 请参照的
" 报告操作方法 "。
l. 输出选择的 Job 的 Setup 信息的报告到任意的地方。因为显示出 [ 选择 Setup] 对话框，请在左侧的
Setup 树选择创建报告的 Setup，单击 [OK] 按键。文件夹名为 Job 名、Top/Bottom、机型名、
Setup 名。
m. 先打开 [Job Optimizer]，然后再对 Job 进行优化。如需对不同 Job 的双通道进行优化，则请先选中
2 个 Job，然后再右击鼠标，最后再点击菜单中的 [Optimize] 选项。
1. 画面上就会自动弹出 [Job Optimizer] 对话框。请对 [Target line] 以及每条通道的各个项目
（例：[Job]）进行设置。设置完毕后请点击 [Next] 键。
2. 请选择优化对象 （机器）。如需对由几台机器组成的生产线进行整体优化，则请勾选
「Optimize the entire line」项目。 设置完毕后请点击 [Next] 键。
注意
• 只有 Nexim 可以对应的 NXT 系列、AIMEX 系列才能优化。
• 勾选「Optimize the entire line」之后，在优化过程中模组的分配信息会全部自动解除并由 Job Optimizer 进行自动
分配。
41OPE-1492-E
41OPE-1493-E
3. Job 管理 OPE-NEXIM-007S0
66 Nexim 操作手册

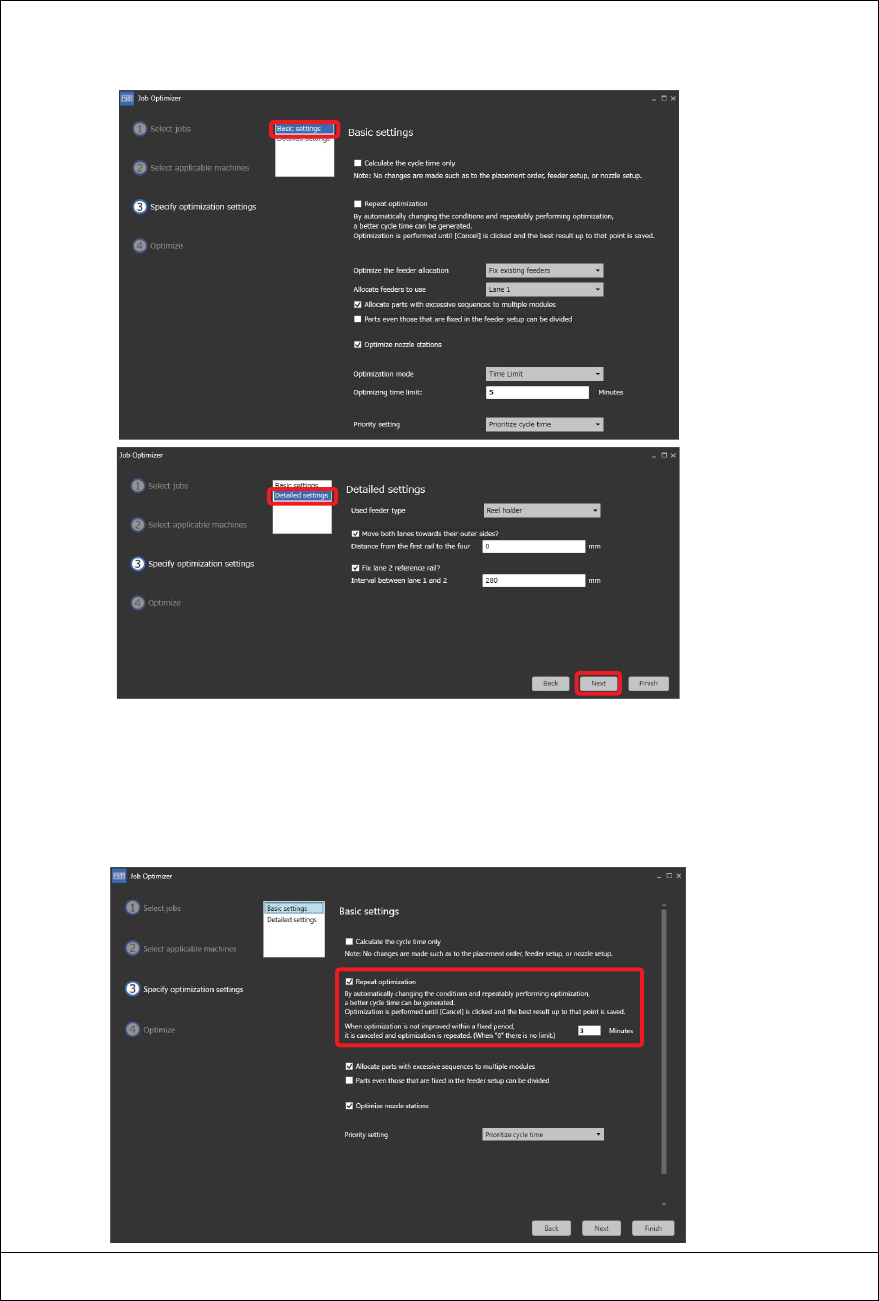

3. 请对与优化有关的 「Basic settings」、「Detailed settings」进行设置。设置完毕后请点击
[Next] 键。
如果希望通过自动变更条件的方式算出理想的周期时间，则请勾选 [Repeat optimization （反复
优化）] 项目并向 [When optimization is not improved within a fixed period， it is canceled
and optimization is repeated （如果优化了一定时间之后周期时间还是未改善，就终止当前的
优化作业并重新开始优化） ] 项目输入时间。勾选了 [Repeat optimization] 时，最多反复优化
100 次。
4. 画面上会自动弹出优化确认对话框。请点击 [OK]。开始优化。
41OPE-1494-E
41OPE-1497-E
OPE-NEXIM-007S0 3. Job 管理
Nexim 操作手册
67

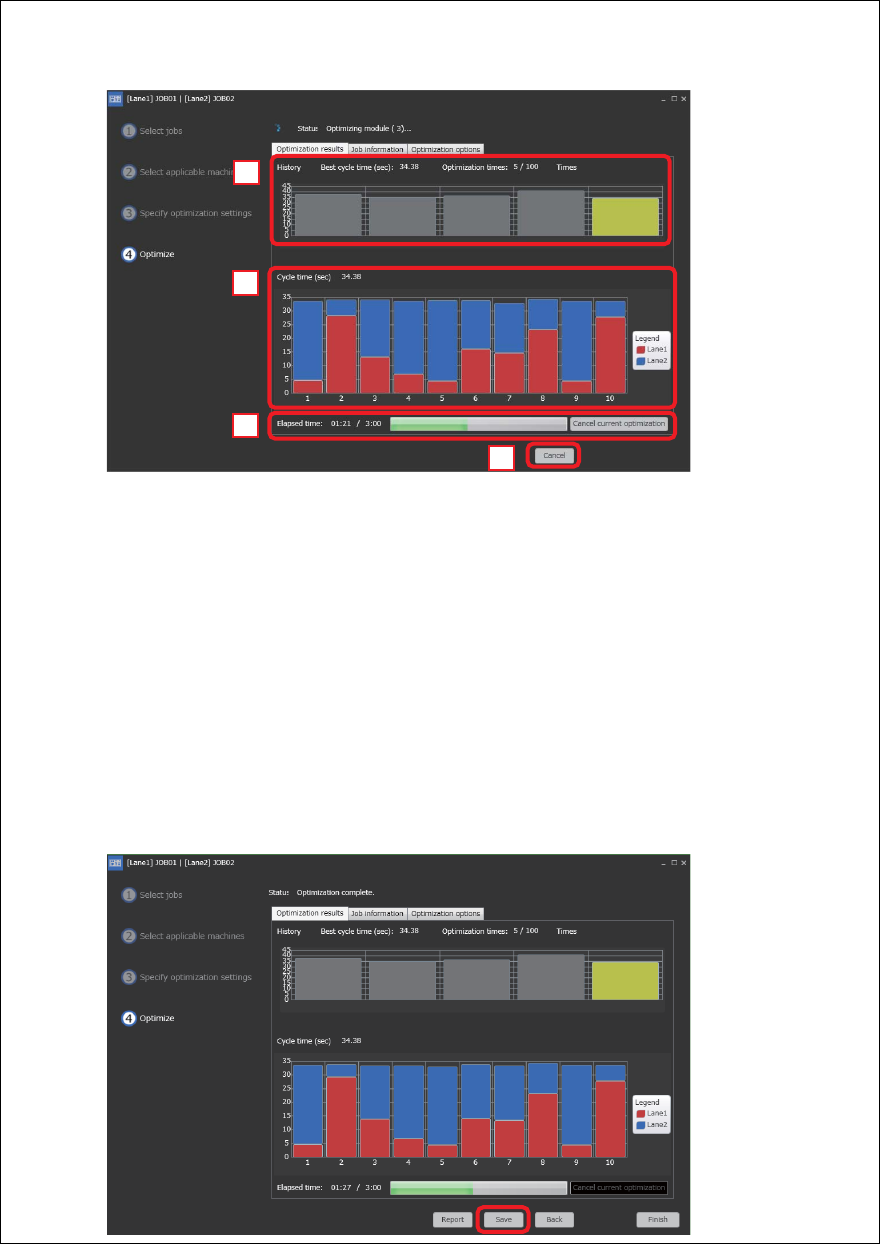

5. 画面上出现优化结果。下图中的优化结果是勾选了 [Repeat optimization] 项目后的优化结
果。
a. [Best cycle time] 代表反复优化后得出的最佳周期时间。[Optimization times] 表示已完成
的优化次数。柱状图代表反复优化的优化结果。最佳优化结果显示为黄色。这里所指的周
期时间是一条生产线或一台机器的周期时间。
b. 这里显示的是每个模组的周期时间。
c. 只要 [Cancel current optimization] 键，就会终止当前的优化作业并重新开始优化。另
外，如果在步骤 3 中向 [When optimization is not improved within a fixed period， it
is canceled and optimization is repeated] 项目输入了 「0」以外的数值，就会显示
Elapsed time （经过时间）。
d. 如果点击 [Cancel] 键，优化就会终止。结束后会自动弹出下图中的画面。
完成优化后，变成下图中的画面。如果点击 [Save] 键，周期时间最好的时候的信息就会被保存到
Job 内。
41OPE-1495-E
b.
c.
a.
d.
41OPE-1498-E
