OPE-NEXIM-007S0 3. Job 管理 Nexim 操作手册 81 Import from files 1. 请先选中 Job 并右击，然后再点击 [Import from fi les]。 备注 即使选中 Job 内的任意数据，[Import from files] 也会显示。 2. 画面上自动弹出用于选择文件的对话框。请先选中作为导入 对象的数据，然后再点击 [Open]。数据 被导入 Export to files 1…
3. Job 管理 OPE-NEXIM-007S0
80 Nexim 操作手册
4. 导入元件号码时会弹出 “ 是否也导入外形和包装 ” 的确认对话框。另外，如果 Job 内的现有数据与将
要导入 Job 的数据同名，画面上会自动弹出 “ 是否用被选数据置换现有数据 ” 的确认对话框。请点
击对象选项。

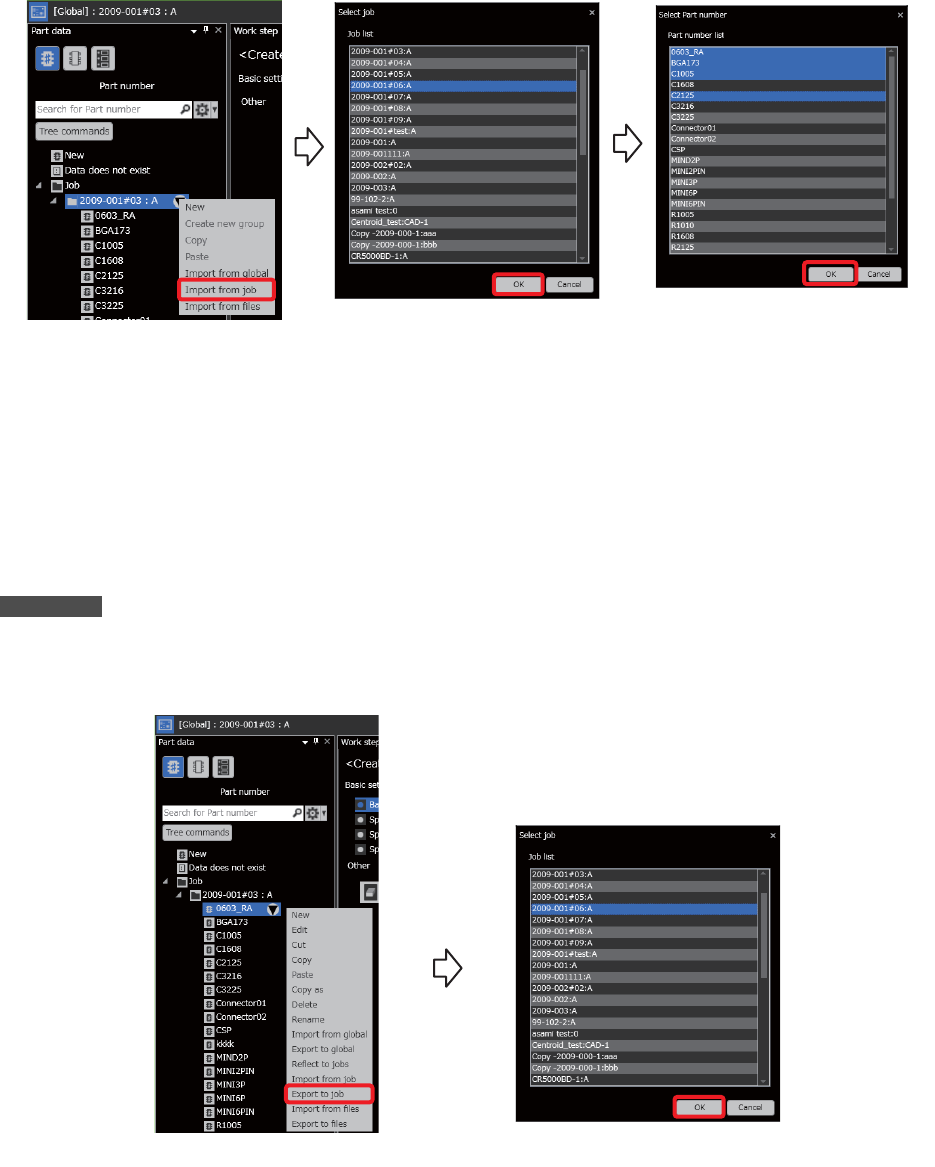

Export to Job
1. 请先选中想要用于导出的 Job 内的数据并右击，然后再点击 [Export to Job]。数据可以复选。
备注
如需复选数据，则请使用 [Shift] 键或 [Ctrl] 键。
2. 画面上弹出 [Select job] 对话框。请选中数据的导出目的地 (Job) 并点击 [OK] 键。
3. 导出元件号码时会弹出 “ 是否也导出外形和包装 ” 的确认对话框。另外，如果被选 Job 内的现有数据
与将要导出到该 Job 的数据同名，画面上会自动弹出 “ 是否用被选数据置换现有数据 ” 的确认对话
框。请点击对象选项。
41OPE-1561-E
41OPE-1562-E
OPE-NEXIM-007S0 3. Job 管理
Nexim 操作手册
81

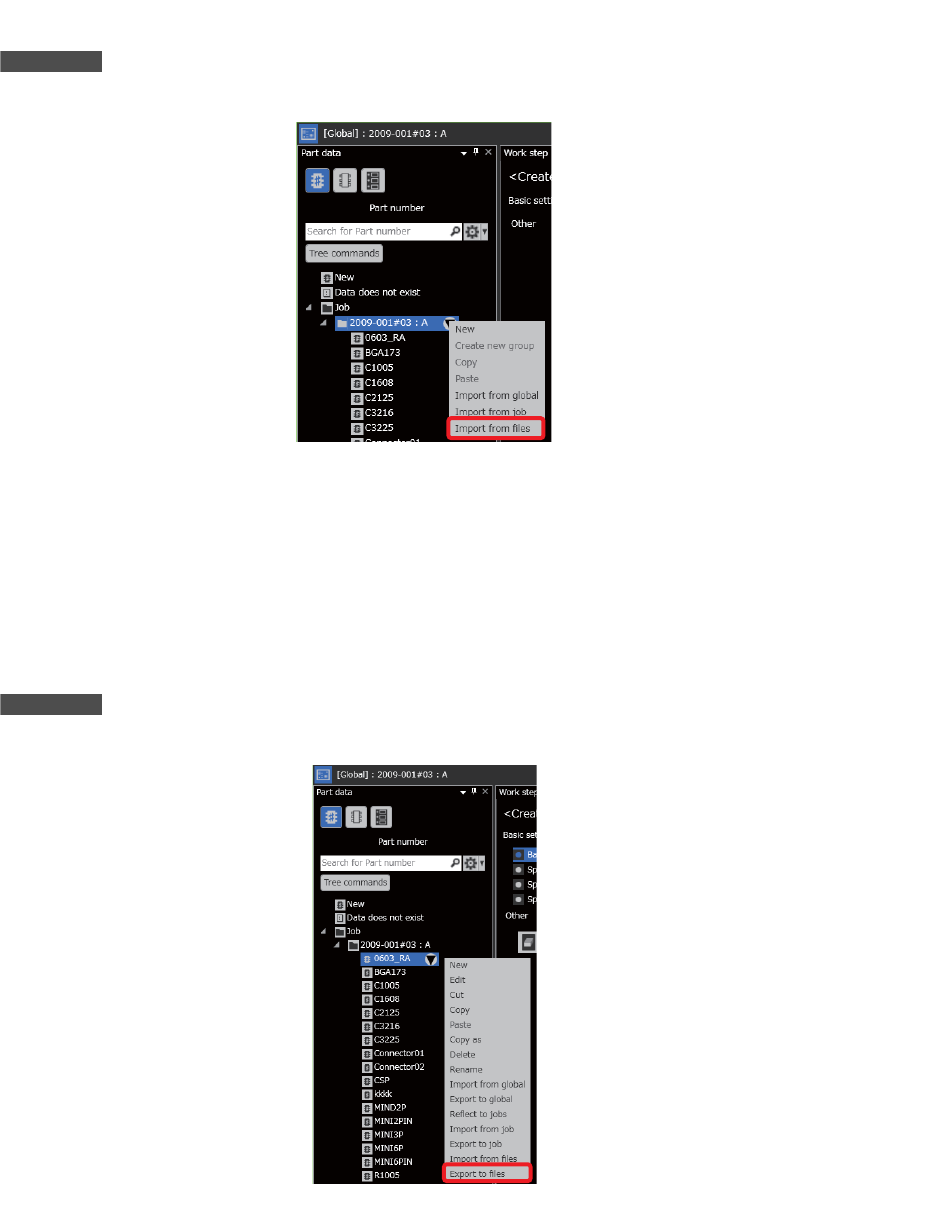

Import from files
1. 请先选中 Job 并右击，然后再点击 [Import from files]。
备注
即使选中 Job 内的任意数据，[Import from files] 也会显示。
2. 画面上自动弹出用于选择文件的对话框。请先选中作为导入对象的数据，然后再点击 [Open]。数据
被导入
Export to files
1. 请先选中想要导出的 Job 内的数据并右击，然后再点击 [Export to files]。数据可以复选。
备注
如需复选数据，则请使用 [Shift] 键或 [Ctrl] 键。
2. 画面上会弹出用于选择导出目的地的对话框。请先选中导出目的地，然后再点击 [OK] 键。数据被导
出。
41OPE-1563-E
41OPE-1564-E
3. Job 管理 OPE-NEXIM-007S0
82 Nexim 操作手册

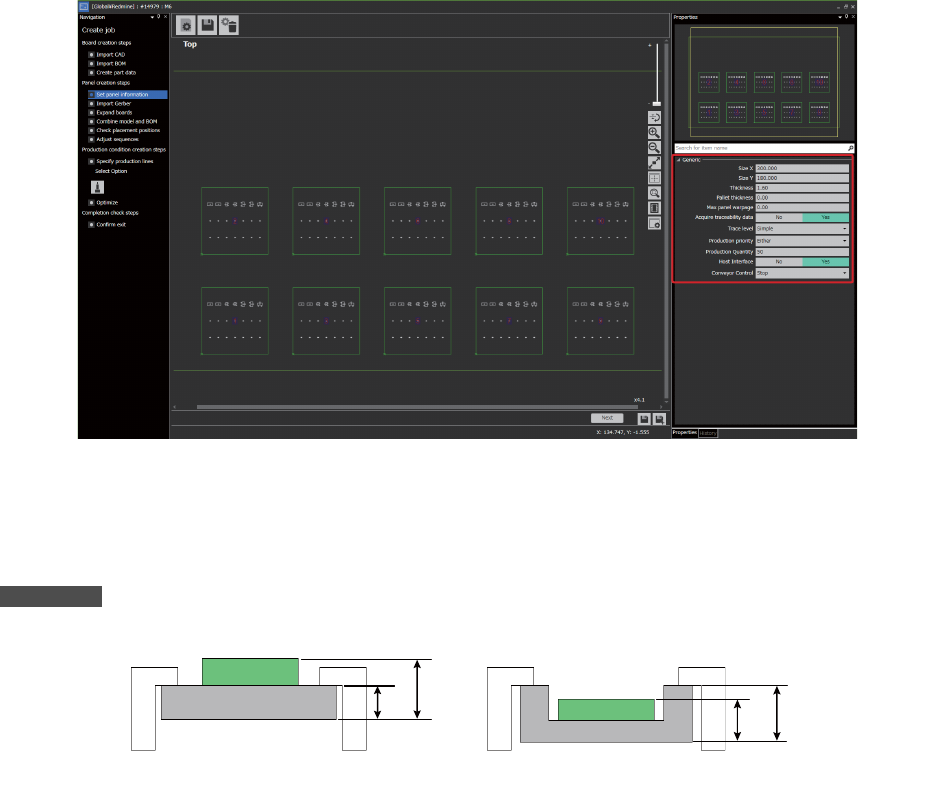

3.3 创建电路板的步骤
3.3.1 PCB 信息的设置
在属性区内设置电路板 （托盘）的信息以及追溯级别。
输入的电路板信息可作为电路板的标准信息被保存。
用托架运板时的设定
用托架运板时，请将搬运托架的厚度输入 [Pallet Thickness] 文本框内。关于 [Thickness] 和 [Pallet
Thickness] 的相互关系，请参考下图。
备注
如果不用托架运板，则请在 [Pallet Thickness] 文本框内输入 "0" 。
41PRG-0077-Eb
41OPE-1355-E
(a): Thickness (b): Pallet Thickness
(a)
(b)
(b)
(a)
Panel
Pallet
Panel
Pallet
