3.3.2 Z 轴升降： 1 ．清洁机器内部脏乱的东西 , 如锡膏渣； 2 ．清洁并润滑升降丝杆和导轨；清洁各电眼。 3 ．检查各保护 Z 轴安全性的零件调节是否合理：如防撞螺母，各安全电眼。 若是 G3 机型， 3 个电眼相互关系是否合适， 有无松动现象， 长条电眼片有无变形。 3.3.3 运输导轨 1 ． 侧夹机构是否运动平稳， 非浮动结构的是否有发卡现象， 对侧夹导轨进行清洁润滑。 2 ．检查运输导轨用于限位取像的阻挡螺钉磨损情况…
3.3 印刷工作平台部分
3.3.1 工作平台
1．用干净的棉布沾少许酒精对顶销，支持块，工作平台进行清洁；
2．对 X，Y1Y2 的感应器进行清洁；
小心： 不要使用有机溶液：氨水、苏打水或苯清洁传感器。
3．清洁并润滑 X,Y1,Y2 丝杆及直线导轨；
如果是步进马达也要清洁润滑马达导程螺杆轴
4．需要时调整 X、Y 运动方向的同步带，调整方法同刮刀同步带；
调
节
螺
钉
新式电机 旧式电机
平皮带
圆皮带
支持块
顶销
工作平台
新式
旧式

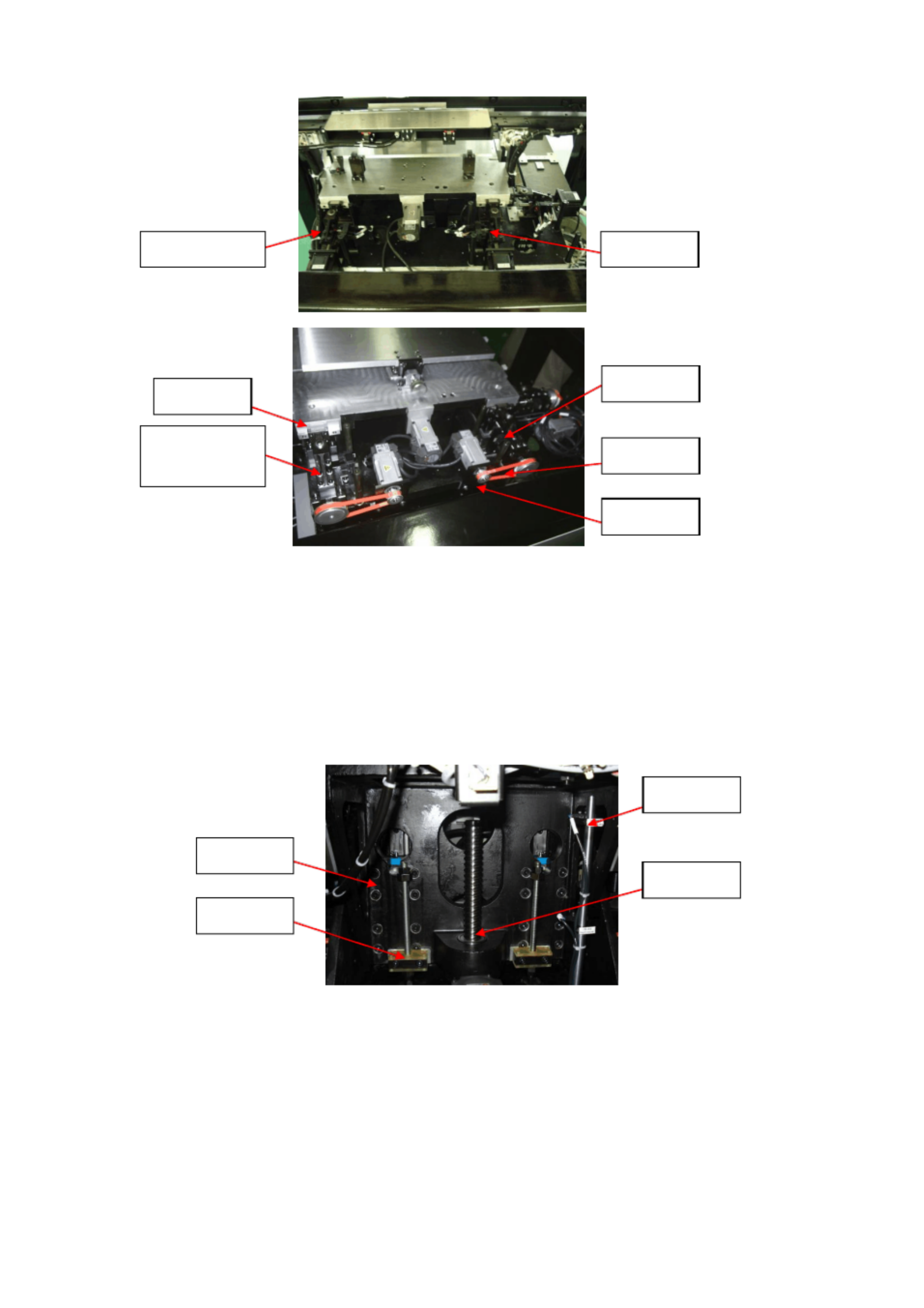

3.3.2 Z 轴升降：
1．清洁机器内部脏乱的东西 ,如锡膏渣；
2．清洁并润滑升降丝杆和导轨；清洁各电眼。
3．检查各保护 Z 轴安全性的零件调节是否合理：如防撞螺母，各安全电眼。
若是 G3 机型，3 个电眼相互关系是否合适， 有无松动现象， 长条电眼片有无变形。
3.3.3 运输导轨
1．侧夹机构是否运动平稳， 非浮动结构的是否有发卡现象， 对侧夹导轨进行清洁润滑。
2．检查运输导轨用于限位取像的阻挡螺钉磨损情况（ G2），到取像位置时，两中间压
板的平面度，前后运输导轨的平行度。
3．检查气缸磁性开关是否正常
感应器马达导程轴
感应器
皮带
驱动丝杆
导向导轨
导向导轨
调节螺钉
电眼
导向导轨
防撞螺母
丝杆
4．G3 机型的小平台电眼要进行检查与清洁，
5．调整运输传送带的松紧。 （有圆皮带与平皮带）
6．对进出板电眼进行清洁。
7．上下导向导轨是否运动顺畅，并进行清洁润滑。
侧夹导轨
中间压板
非浮动结构
磁性开关
浮动结构
中间压板浮动结构
磁性开关
小平台电眼
侧夹导轨
上下导向导轨
直流电机
进出板电眼调节螺钉
（张紧轮）
非浮动结构
阻挡螺钉
上下导向导轨
