3.4 CCD 和 X 横梁 3.4.1 Camera Drive Y 检查 Camera Drive Y 向丝杆与导轨使用情况，并进行清洁润滑。 3.4.2 Camera Drive X 1 ．检查 Camera Drive X 向丝杆与导轨使用情况，并进行清洁润滑。 2 ．检查分光棱镜盒的光学玻璃是否有脏污，用不起毛的棉布沾少量酒精擦拭干净。 3 ．检查挡板气缸是否有磨损漏气，磁性工关是否灵敏正常。 4 ．对各电眼进行清洁。 3 ．…
4．G3 机型的小平台电眼要进行检查与清洁，
5．调整运输传送带的松紧。 （有圆皮带与平皮带）
6．对进出板电眼进行清洁。
7．上下导向导轨是否运动顺畅，并进行清洁润滑。

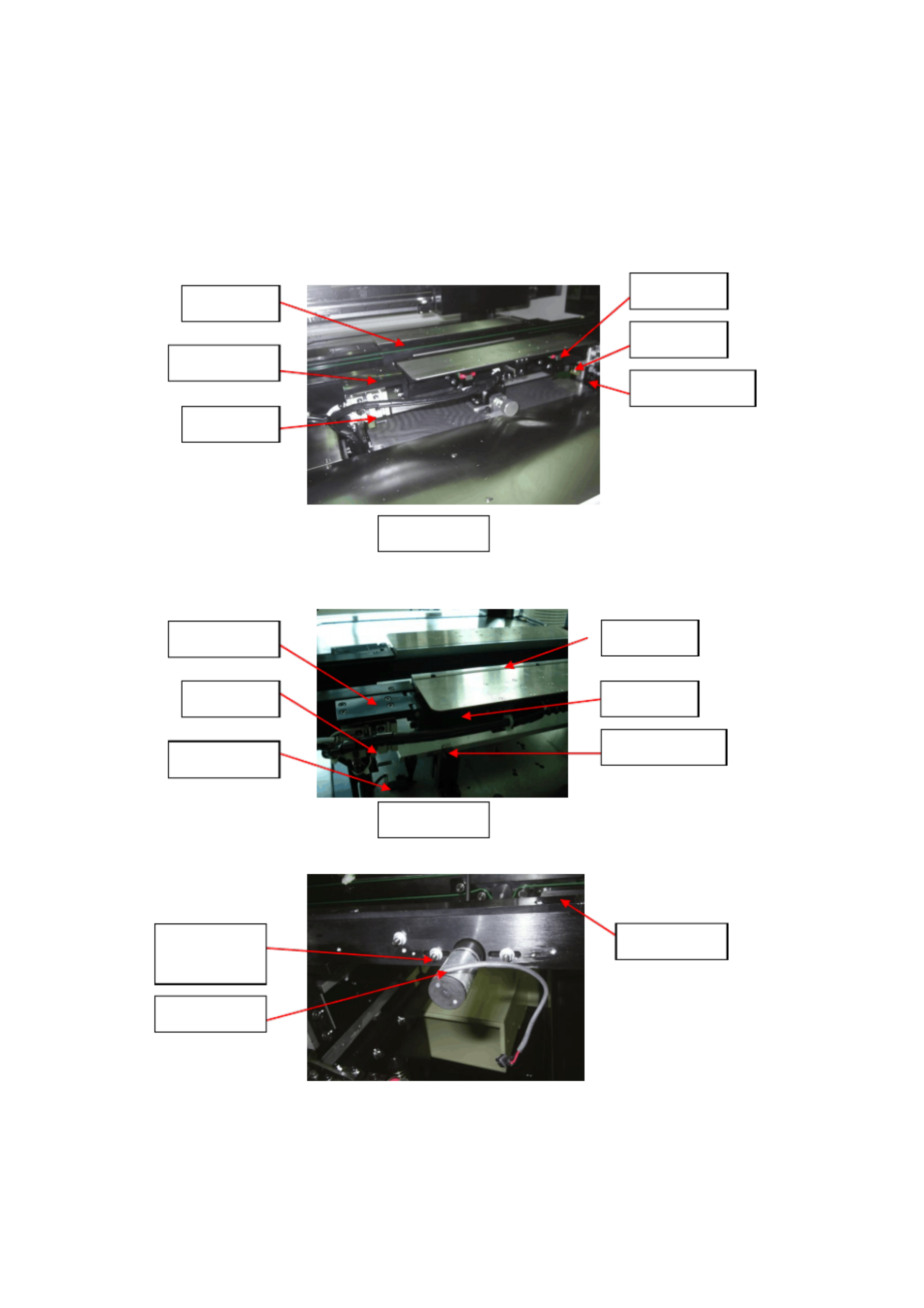

侧夹导轨
中间压板
非浮动结构
磁性开关
浮动结构
中间压板浮动结构
磁性开关
小平台电眼
侧夹导轨
上下导向导轨
直流电机
进出板电眼调节螺钉
（张紧轮）
非浮动结构
阻挡螺钉
上下导向导轨
3.4 CCD 和 X 横梁
3.4.1 Camera Drive Y
检查 Camera Drive Y 向丝杆与导轨使用情况，并进行清洁润滑。
3.4.2 Camera Drive X
1．检查 Camera Drive X 向丝杆与导轨使用情况，并进行清洁润滑。
2．检查分光棱镜盒的光学玻璃是否有脏污，用不起毛的棉布沾少量酒精擦拭干净。
3．检查挡板气缸是否有磨损漏气，磁性工关是否灵敏正常。
4．对各电眼进行清洁。
3．有必要时，对 CCD 光轴进行较正。
4．CCD 横梁进行全面的清洁。

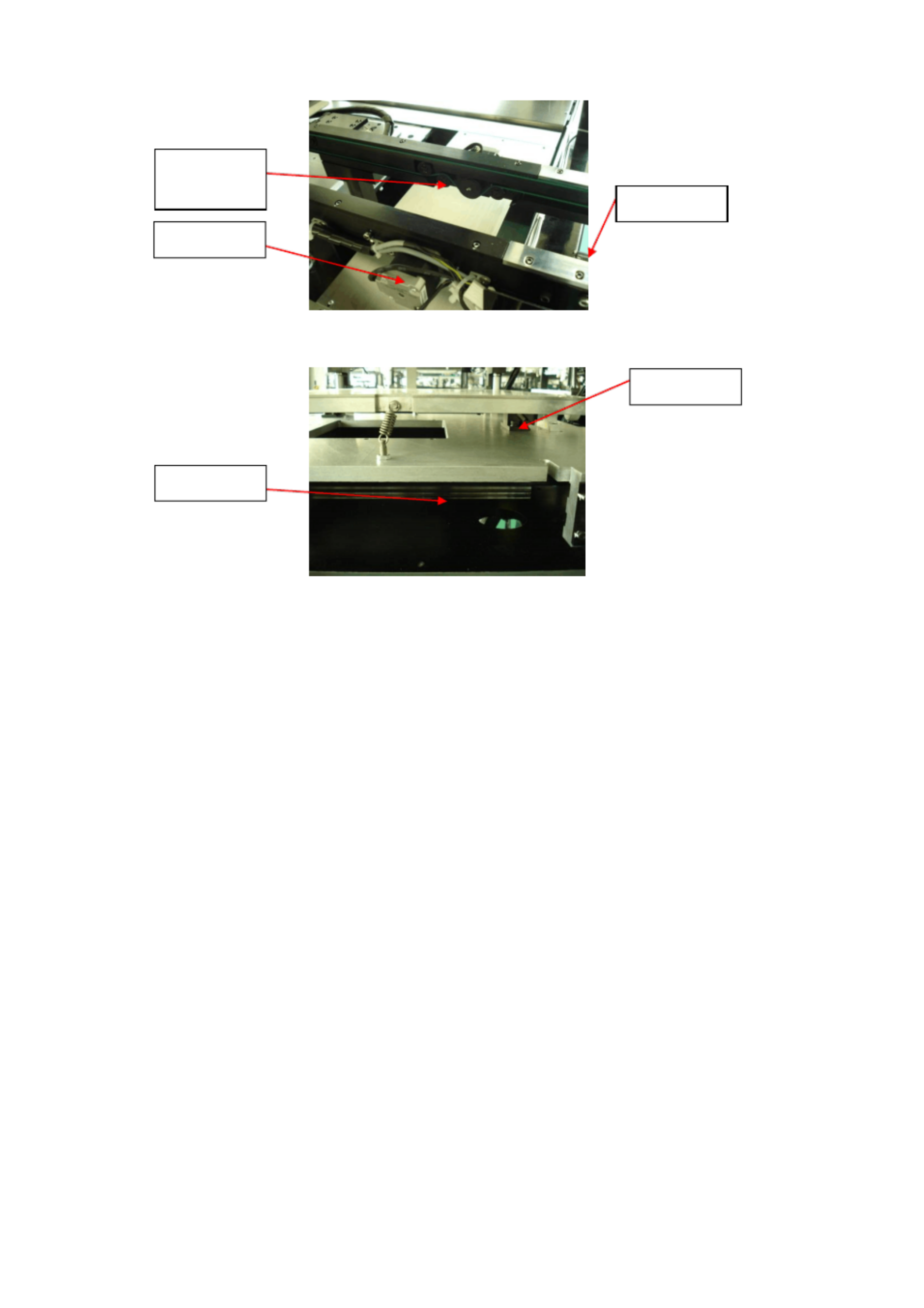

步进电机
进出板电眼
张紧轮
(调节螺钉）
平台导轨
丝杆与导轨
3.5.2 气路系统
1．检查各气管路连接良好，特别是用于清洗液运输的管路。
2．在机器开始工作前打开机器前下部气动元件柜门；
1）检查空气过滤器是否正常工作。
2）检查各气动元件及管路有无漏气现象；
3）按照气路原理图检查并调整压力表上的压力，使压力符合要求。
气路总压力： 6Kgf/cm
2
刮刀压力： 0~10 Kgf/cm
2
网框夹紧压力： 5 Kgf/cm
2
真空吸压力： 4 Kgf/cm
2

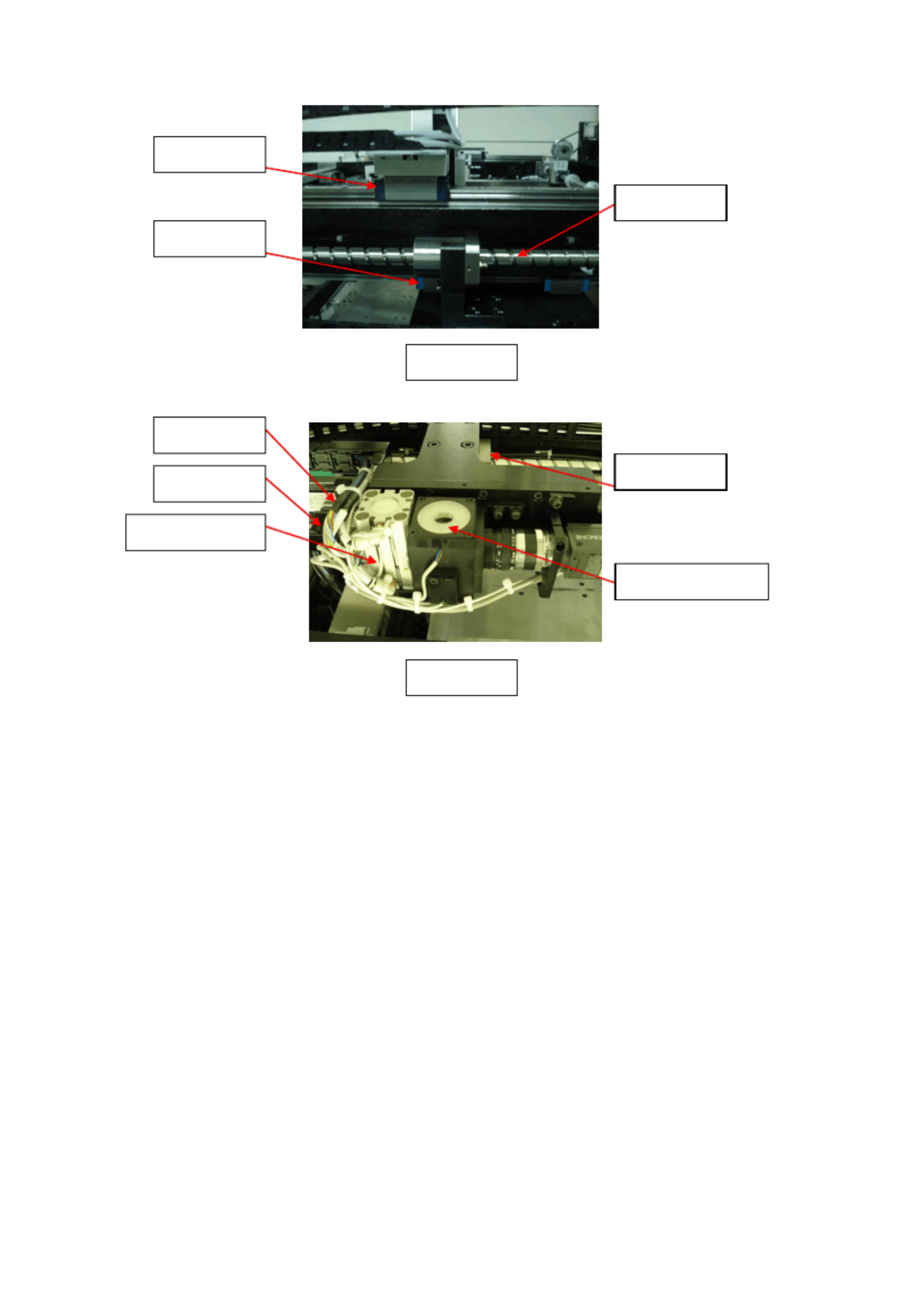

CCD-Y 丝杆
刮刀导轨
CCD-Y 导轨
CCD-X 丝杆
CCD-Y 导轨
各电眼
挡板与磁性开关
CCD 分光棱镜盒
CCD-Y
CCD-X
