2 UNIVERSALKLEMMEN (APC) 2.3 APC-STEUERUNG EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019 25 Das Over-Top Plattenventil (3) steuert ein Paar doppelwirkender Führungsschlitten, welche veran- lassen, dass die obere…
2 UNIVERSALKLEMMEN (APC)
2.3 APC-STEUERUNG
24 EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019
2.3.1 Pneumatikverteiler
Es gibt vier Magnetventile im Verteiler, sie sind wie folgt zugeordnet:
●
Ventil 1: Mittlere Platte Hoch
●
Ventil 2: Mittlere Platte Runter
●
Ventil 3: Over-Top-Platte Erweitern / Over-Top-Platte Einfahren
●
Ventil 6: Z-Klemmen Ein / Aus

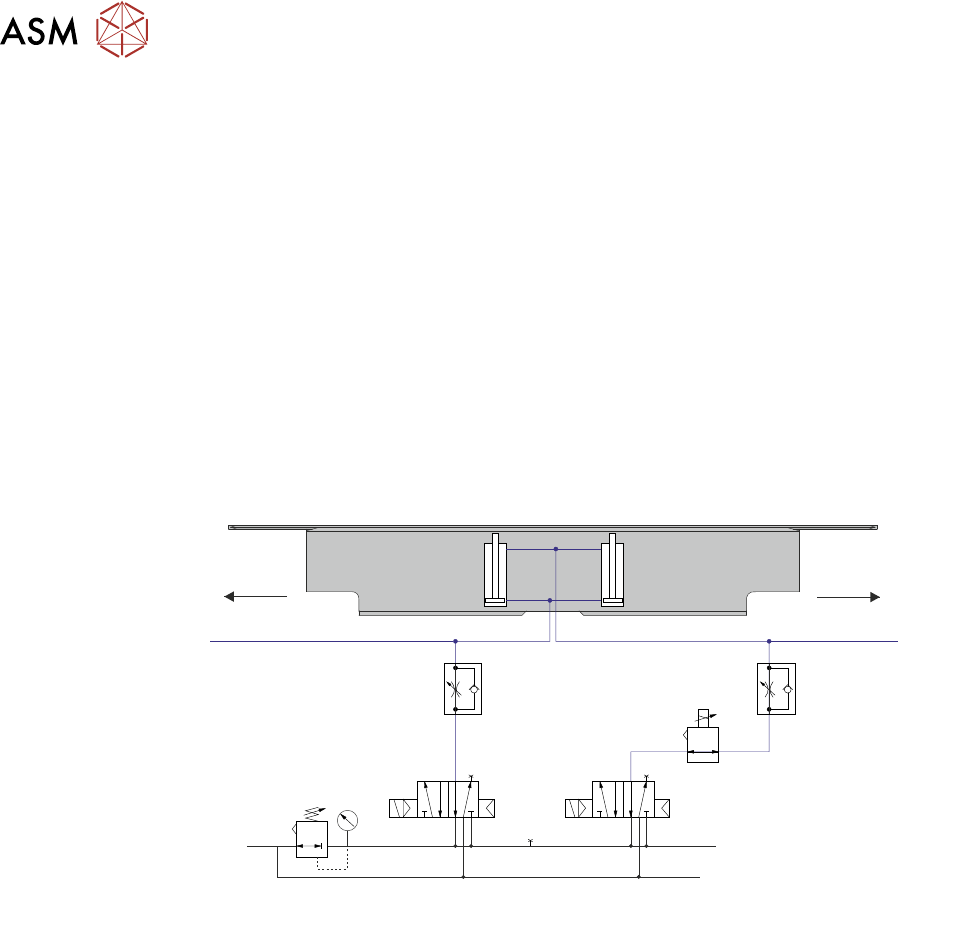

Die Magnetventile (1 und 2) steuern zwei Paar doppelwirkende Zylinder in der mittleren Platte der
APC-Module. Wenn Ventil 2 eingeschaltet ist, wird ein Software-gesteuerter Luftregler benutzt, um
proportional die mittlere Platte runter zu steuern. Wenn Ventil 1 eingeschaltet ist, schiebt es die
mittlere Platte hoch, wenn es ausgeschaltet ist, bietet der Balance-Regler einen geringen Druck,
um das Gewicht der APC-Einheit zu unterstützten. Ein Paar Geschwindigkeitsregler wird benutzt,
um die Geschwindigkeit der mittlere Platte hoch zu kontrollieren, dies verhindert, dass das Substrat
beim Abklemmen herausspringt. Die Luftleitungen zu und von dem mittleren Plattenzylinder sind
blaugefärbt.
Valve 1
Mid Plate Up
Valve 2
Mid Plate Down
Balance
Valve
Clamp
Pressure
In
Mid Plate Cylinders
Speed
Controller
Speed
Controller
To Rear
APC module
To Rear
APC module
Front
APC module
Mittlere Platte Pneumatik: Ventile 1 und 2
2 UNIVERSALKLEMMEN (APC)
2.3 APC-STEUERUNG
EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019 25

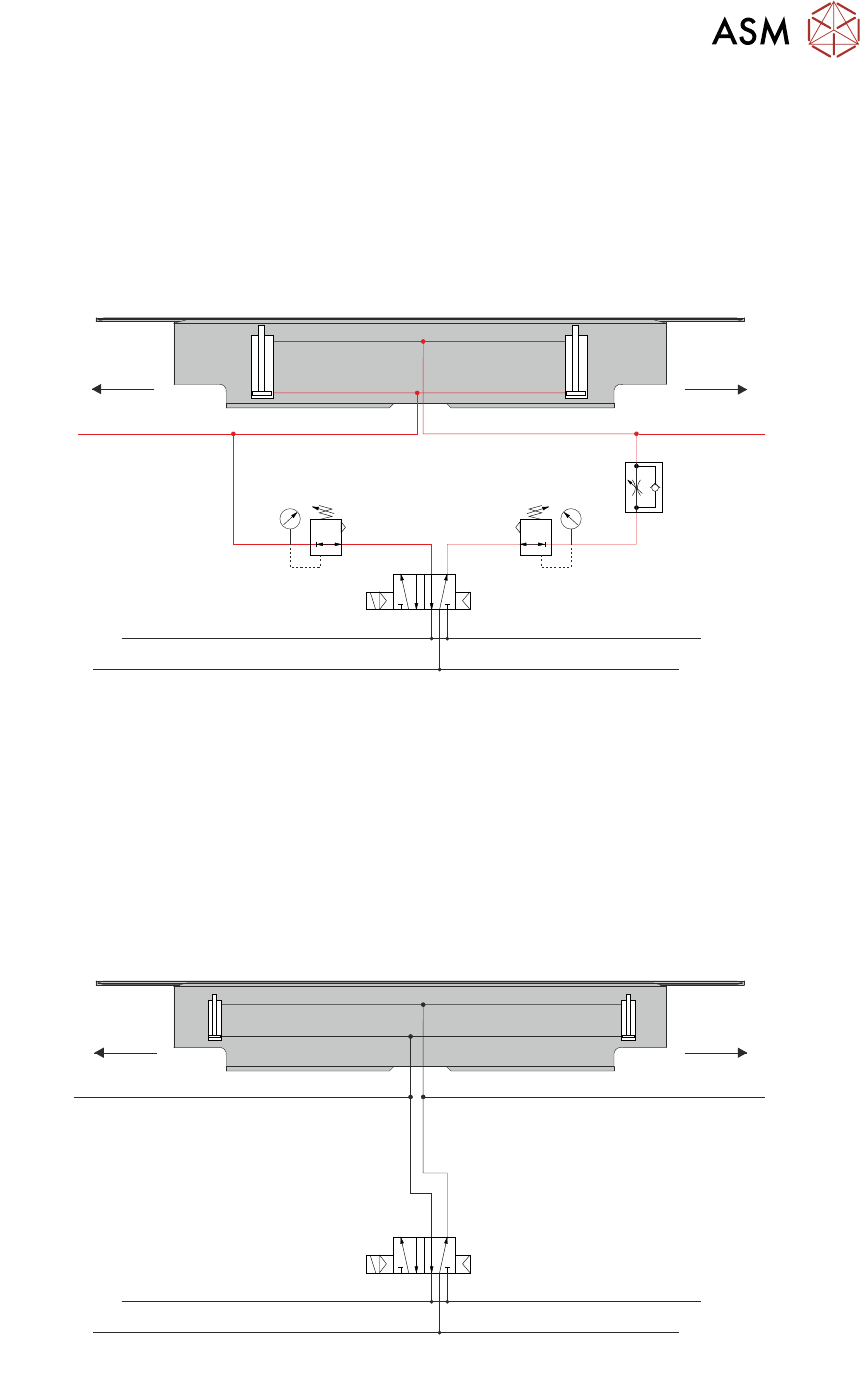

Das Over-Top Plattenventil (3) steuert ein Paar doppelwirkender Führungsschlitten, welche veran-
lassen, dass die obere Platte sich erweitert oder eingezogen wird. Ein Druckregler steuert jede
Handlung, die Regler sind vom Werk eingestellt und dürfen nicht verstellt werden. Ein Geschwin-
digkeitsregler wird benutzt, um die Geschwindigkeit der Over-Top Klemme Einzugsbewegung zu
steuern, dies verhindert, dass das Substrat sich am Ende dieses Klemmenablaufs bewegt. Falls
ein Klemmenproblem weiterhin bestehen sollte, wenden Sie sich bitte an den Kundendienst. Die
Luftleitungen zu und von dem oberen Klemmenzylinder sind rotgefärbt.
Pressure
Regulator
Over Top Cylinders
Speed
Controller
To Rear
APC module
To Rear
APC module
Front
APC module
Valve 3
Top Plate
Extend / Retract
Pressure
Regulator
Over-The-Top Pneumatik: Ventil 3
Das Z-Klemmenventil (6) steuert ein Paar Pneumatikklemmen. Wenn es eingeschaltet ist, werden
die Klemmen aktiviert und sie werden benutzt, um die mittlere Plattenposition beim Drucken zu hal-
ten und beizubehalten, wenn die Klemmen geöffnet sind.
Z Locks
To Rear
APC module
Front APC module
Valve 6
Z Locks
To Rear
APC module
Z-Klemmen Pneumatik: Ventil 6
2 UNIVERSALKLEMMEN (APC)
2.3 APC-STEUERUNG
26 EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019
2.3.2 Software-gesteuerter Luftregler
Der Software-gesteuerte Luftregler benutzt die elektrische Einspeisung und konvertiert sie zu einer
proportionalen Druckausgabe. Diese Ausgabe hängt von der oberen Stufe ab, welche am Maschi-
neneinspeisungsolenoid eingestellt wurde.
Das Ventil besteht aus einem Steuerkreislauf, der die Spannung/Druck Konversion vollzieht, einem
Auslassventil, das den übermäßigen Luftdruck abläßt, einem Luftzufuhrventil, das den Ausgabe-
druck für die spezifische Funktion steuert und einem Drucksensor, der das Feedback zum Steuer-
kreislauf bietet.
-
Control Circuit
Air Supply
Valve
Out
Out
Exhaust Supply
Valve
Discharge
Input Signal
Output Pressure
Pressure Sensor
+
Beim APC-System ist die Klemmendruckfunktion programmierbar. Für Einzelheiten darüber, wie
diese eingestellt werden können, siehe das APC Software Kapitel in diesem Handbuch.
