2.7.5.2 Austauschen
1. Installieren Sie die obere Platte auf der Oberseite des APC-Moduls.
2. Tragen Sie eine Gewindesicherung Verbindung auf die 8 M3 Kopfschrauben auf, installieren
Sie sie und ziehen Sie sie leicht zur Befestigung am der oberen Platte des Moduls fest.
HINWEIS
Die 8 Kopfschrauben werden später im Vorgang vollständig festgezogen.

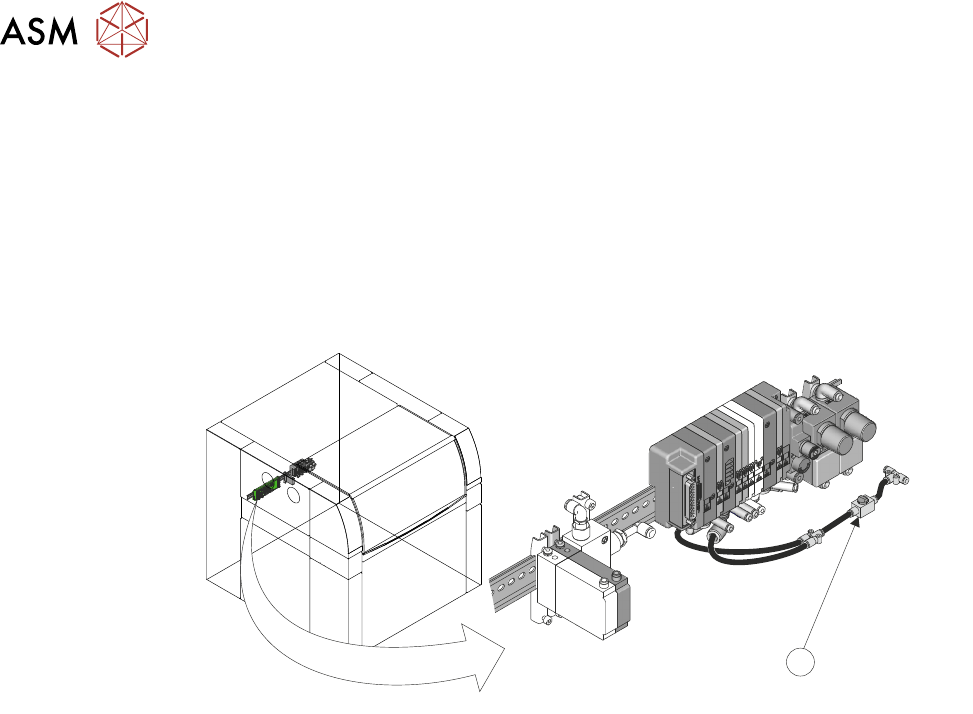

3. Benutzen Sie das Trennschalterventil (1), um die Luftzufuhr wieder an die APC-Module anzu-
schließen.
1
Sitz des APC-Verteilers
4. In Diagnostik \ Schienensystem, benutzen Sie Weiter oder Zurück, um OTS Over Top
Klemme umschalten zu markieren.
5. Wählen Sie Diagnostik laufen lassen, um zu EIN umzuschalten, damit die oberen Klemmen
eingezogen werden können.
6. Ziehen Sie die 8 M3 Kopfschrauben zu 1,4 Nm fest. Prüfen Sie visuell, dass die obere Platte
parallel zur Unterseite des Moduls ist.
7. Installieren Sie 8 neue, grüne Staubkappen auf den Sicherheitskappen der Kopfschrauben
der oberen Platte .
HINWEIS
Wenn die obere Platte Führungsschlittenposition bereits eingestellt wurde (wie dargestellt mit
der Stellschraube und Kontermutter bereits auf der oberen Platte montiert sind und Varnistop
auf der Kontermutter vorhanden ist), gehen Sie zu Schritt 13.
8. In Diagnostik \ Schienensystem, benutzen Sie Weiter oder Zurück, um OTS Over Top
Klemme umschalten zu markieren.
9. Wählen Sie Diagnostik laufen lassen, um zu AUS umzuschalten, damit die oberen Klem-
men ausgefahren werden. Wenn Sie am hinteren APC-Modul arbeiten, gewährleisten Sie,
dass die Snug-Leiste sich um ihren Mittlepunkt drehen kann.
2 UNIVERSALKLEMMEN (APC)
2.7 AUSTAUSCHVERFAHREN
EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019 57

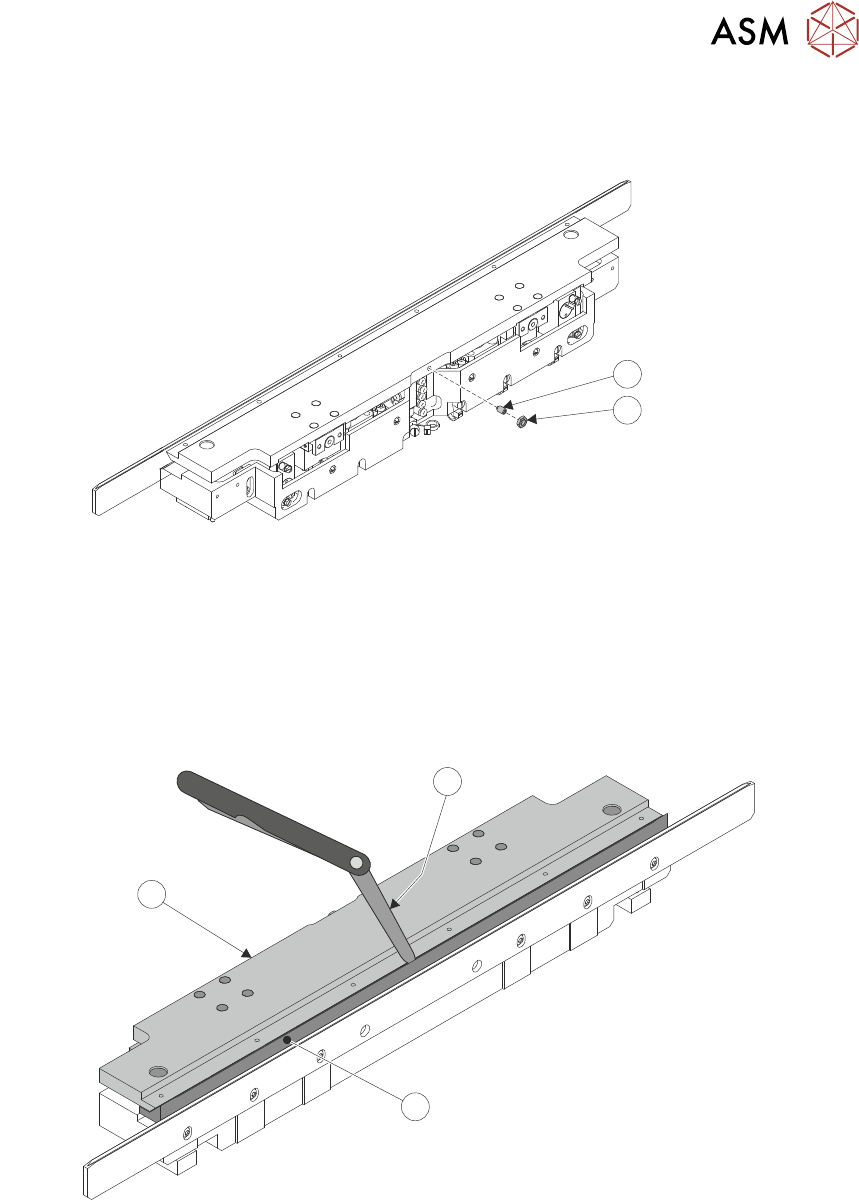

10. Tragen Sie eine Gewindesicherung Verbindung auf die Stellschraube (1) auf und montieren
Sie es an der Hinterseite der oberen Platte (nicht vollständig festziehen).
1
2
11. Während Sie eine 350 µm Fühlerlehre (3) zwischen die schräge Fläche der Snug-Leiste (1)
und der oberen Platte schieben (2), ziehen Sie langsam die Stellschraube fest, bis die Fühler-
lehre gerade so hineinpasst. Prüfen Sie, dass eine 400 µm Fühlerlehre keinen Freiraum zwi-
schen der Snug-Leiste und der oberen Platte hat.
HINWEIS
Da die Snug-Leiste der hinteren Montage zentral befestigt ist, damit sie sich drehen kann,
kann die Prüfung mit der Fühlerlehre nur in der Mitte der Baugruppe durchgeführt werden.
1
2
3
12. Montieren Sie es und ziehen Sie die Kontermutter (2) fest. Prüfen Sie erneut, dass eine 350
µm Fühlerlehre zwischen die schräge Fläche der Snug-Leiste und der oberen Platte passt,
nicht jedoch eine Fühlerlehre von 400 µm.
13. Installieren Sie die Substratklemmenfolie wie in "Substratklemme Folienaustausch: austau-
schen" beschrieben.
14. Vorgang nach dem Austauschverfahren beenden
2 UNIVERSALKLEMMEN (APC)
2.7 AUSTAUSCHVERFAHREN
58 EIGENSTÄNDIGES HANDBUCH UNIVERSALKLEMMEN (APC) 12/2019
2.7.6 Austausch der vorderen Snug-Leiste
2.7.6.1 Entfernen Sie
1. Achten Sie darauf, dass der Vorgang "Vorbereitung für den Austausch" beendet wurde.
2. Entfernen Sie die Substratklemmenfolie, wie in "Substratklemme Folienaustausch: entfernen"
beschrieben.
3. Entfernen Sie die obere Platte wie in "Obere Platte austauschen: entfernen" beschrieben.

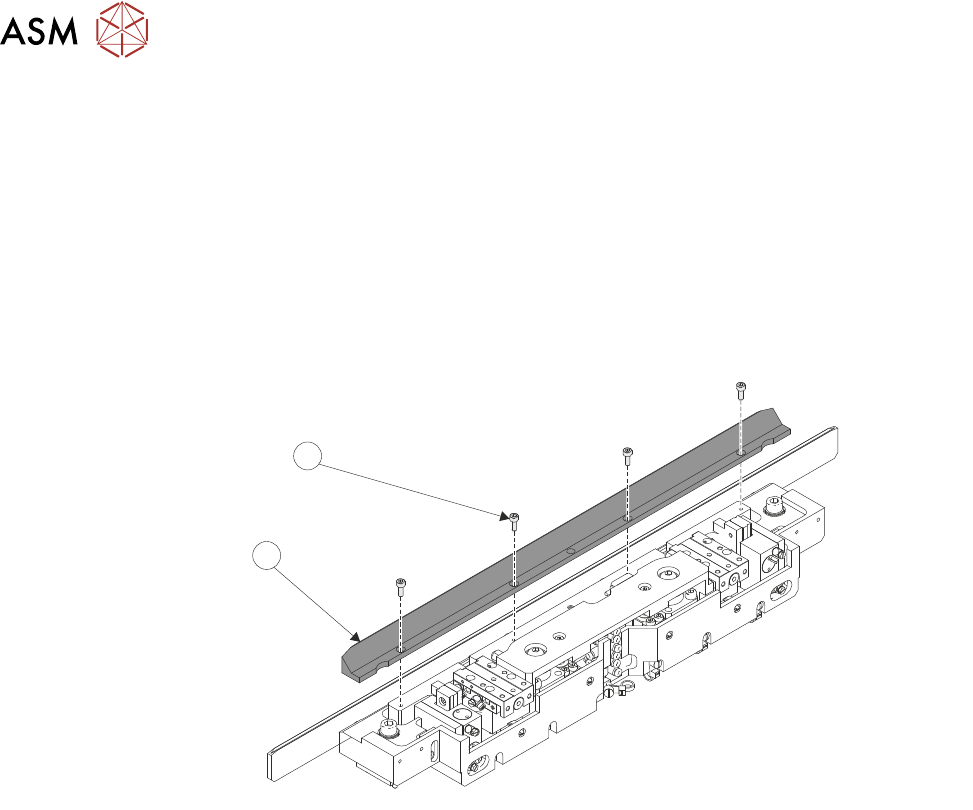

4. Benutzen Sie einen 2,5 mm Innensechskantschlüssel, entfernen Sie die Kopfschrauben (2)
(in 4 Positionen) von der Snug-Leiste (1).
1
2
5. Entfernen Sie die Snug-Leiste.
