ACT mit SSW 7xx / Bedienungsanleit ung Ausgabe 07/2017 100 Abbildung 6-13:Transportkonfigurati on – Parameter Vakuum-Tooli ng Abbildung 6-14:Transportkonfigurati on – Maximaler Motorstrom Hubti sch
ACT mit SSW 7xx / Bedienungsanleitung Ausgabe 07/2017
99
► Klicken Sie auf die Schaltfläche Bearbeiten und importieren Sie die Daten vom mitgelieferten
USB-Stick des entsprechenden Vakuum-Toolings für jede Transportspur (2).
HINWEIS
Die Seriennummer des Vakuum-Toolings setzt sich wie folgt zusammen:
Artikelnummer_4-stellige laufende Nummer
Spur 1 und Spur 2 haben unterschiedliche Materialnummern!
Abbildung 6-12: Korrekturdaten laden
► Wechseln Sie unter Transportkonfiguration in die Ansicht Transportspur Parameter
einstellen (1).
► Stellen Sie die entsprechenden Werte ein, wie in Abbildung 6-13 und Abbildung 6-14
angezeigt.
ACT mit SSW 7xx / Bedienungsanleitung Ausgabe 07/2017
100
Abbildung 6-13:Transportkonfiguration – Parameter Vakuum-Tooling
Abbildung 6-14:Transportkonfiguration – Maximaler Motorstrom Hubtisch
ACT mit SSW 7xx / Bedienungsanleitung Ausgabe 07/2017
101
► Kalibrieren Sie beide Vakuum-Toolings.
► Wechseln Sie in die Ansicht Automatische Kalibrierung (1).
► Wählen Sie den Kalibrierschritt Vakuum tooling aus.

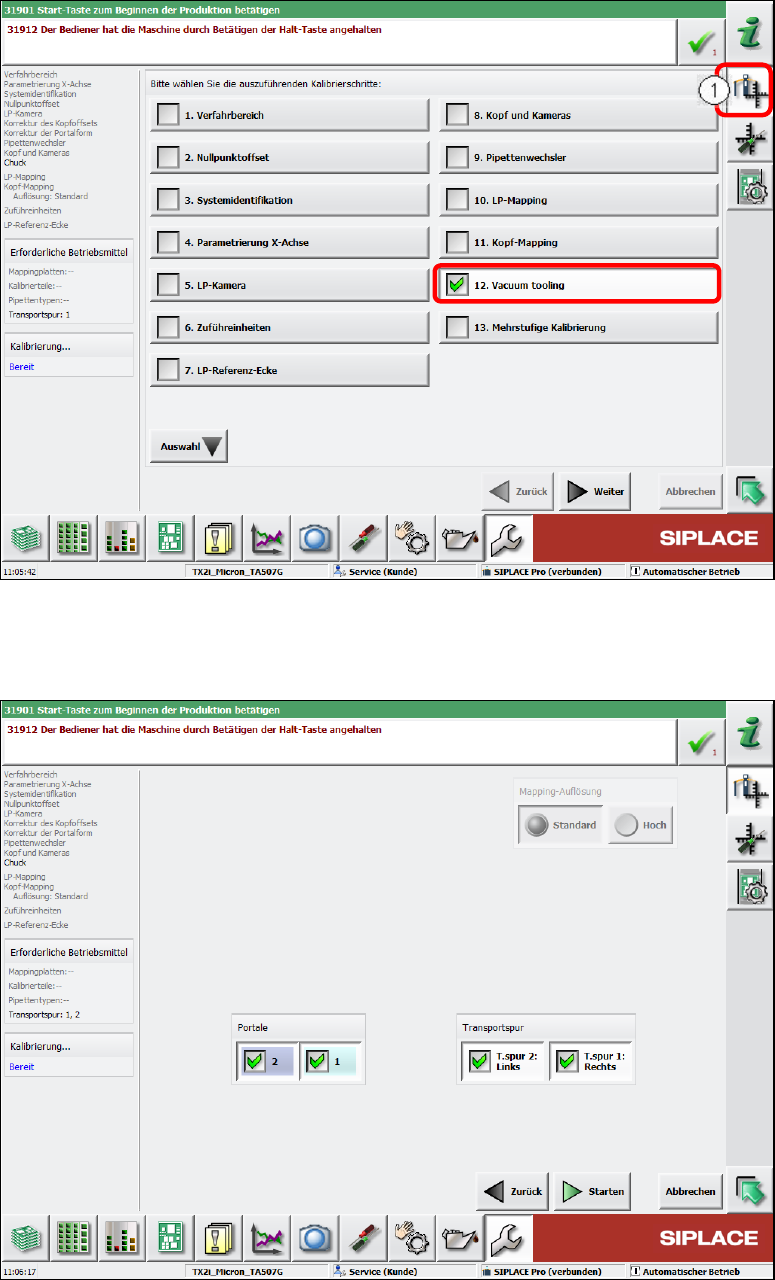

Abbildung 6-15: Vakuum-Tooling kalibrieren, Teil 1
► Wählen Sie beide Portale, sowie Transportspur 1 und 2 aus.
► Klicken Sie anschließend auf die Schaltfläche Starten.
Abbildung 6-16: Vakuum-Tooling kalibrieren, Teil 2
