ACT mit SSW 7xx / Bedienungsanleitung Ausgabe 07/2017
102
► Bei erfolgreicher Kalibrierung, drücken Sie auf die Schaltfläche Übernehmen.

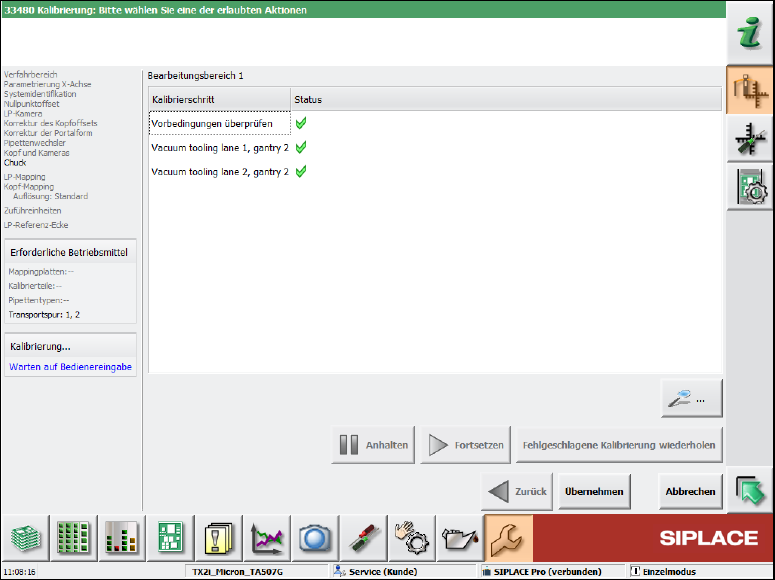

Abbildung 6-17: Kalibrierung Vakuum-Tooling abgeschlossen
Damit sind der Einbau, die Konfiguration und die Kalibrierung der Vakuum-Toolings
abgeschlossen.
ACT mit SSW 7xx / Bedienungsanleitung Ausgabe 07/2017
103
6.1.3.3 Probebestückung
Nach dem Einbau der Vakuum-Toolings ist es unbedingt erforderlich, mit der mitgelieferten ALU-
Leiterplatte einen Probelauf der Leiterplatte durch den Transport und mit Fixierung im Vakuum-
Tooling durchzuführen.
Dies ist notwendig, um die sehr teure ACT-Platte "Glasceram 100 x 250 mm" zu schützen.
VORSICHT
Probebestückung
Eine falsch positionierte ACT-Platte im Vakuum-Tooling würde die Glasceram-Platte
zerstören!
Es wird empfohlen den Test mit der ALU-Leiterplatte bei jedem Bestückprogramm-
wechsel und für jede Spur durchzuführen.
► Geben Sie das ACT-Programm, das Sie messen wollen, vom SIPLACE Pro Rechner vor oder
wählen Sie es aus der Liste der auf der Station vorhandenen Bestückprogramme aus.
► Wählen Sie in der Stationssoftware LP-Lageerkennung auslassen unter Einstellungen –
Softwareoptionen – Bestückvorgang aus.
Abbildung 6-18: LP-Lageerkennung auslassen
ACT mit SSW 7xx / Bedienungsanleitung Ausgabe 07/2017
104
► Wählen Sie außerdem in derselben Ansicht in der Registerkarte Bestückvorgang (erweitert)
die Funktion Bestücken von Bauelementen simulieren aus.
Abbildung 6-19: Bestückung von Bauelementen simulieren
► Fahren Sie nun die schwarze ALU-Platte in die Maschine ein und achten Sie auf den
fehlerfreien Ablauf des Transport und Klemmvorgangs.
