ACT mit SSW 7xx / Bedienungsanleitung Ausgabe 07/2017
107

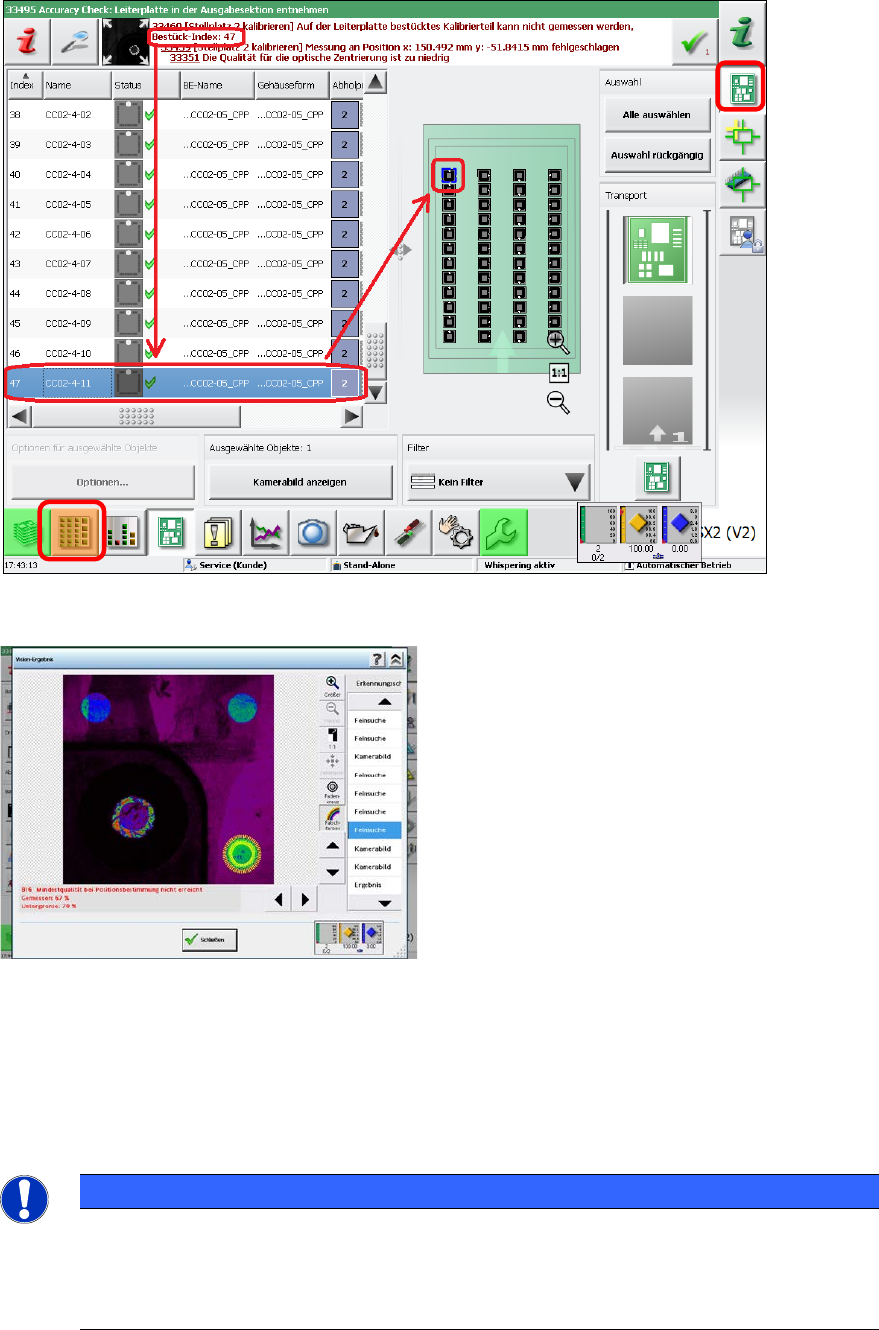

Ab Stationssoftware-Version 707.x wird mit jeder Fehlmessung eine Fehlermeldung (FM) mit
"Bestück-Index-Nummer" ausgegeben.
Durch Klicken auf das Symbol links vom Fehlermeldungstext wird ein Fenster eingeblendet, in dem
die Details der optischen (Fehl-) Messung angezeigt werden.
Reinigen der Glasbauelemente
Die Glasbauelemente CC02-05 dürfen nicht im Ultraschallbad gereinigt werden.
► Reinigen Sie die Bauelemente an der Glas-Seite mit einem flusenfreien Tuch und Glasreiniger
(Alkohol).
► Bürsten Sie die Löcher an der Oberseite (mit den Messmarken) mit einem feinen Pinsel
vorsichtig ab.
HINWEIS
Die Glasscheibe ist in das Kunststoffgehäuse eingeklebt. Die Scheibe ist nur 0,2 mm
dick.
► Achten sie daher beim Reinigen der Markenlöcher darauf, keinen Druck mit dem
Pinsel auf das Glas auszuüben!
ACT mit SSW 7xx / Bedienungsanleitung Ausgabe 07/2017
108
7.3.3 Sonstige
Beim Start der ACT-Messung wird als 1. Schritt der Punktraster am Rand vermessen oder
angefahren.

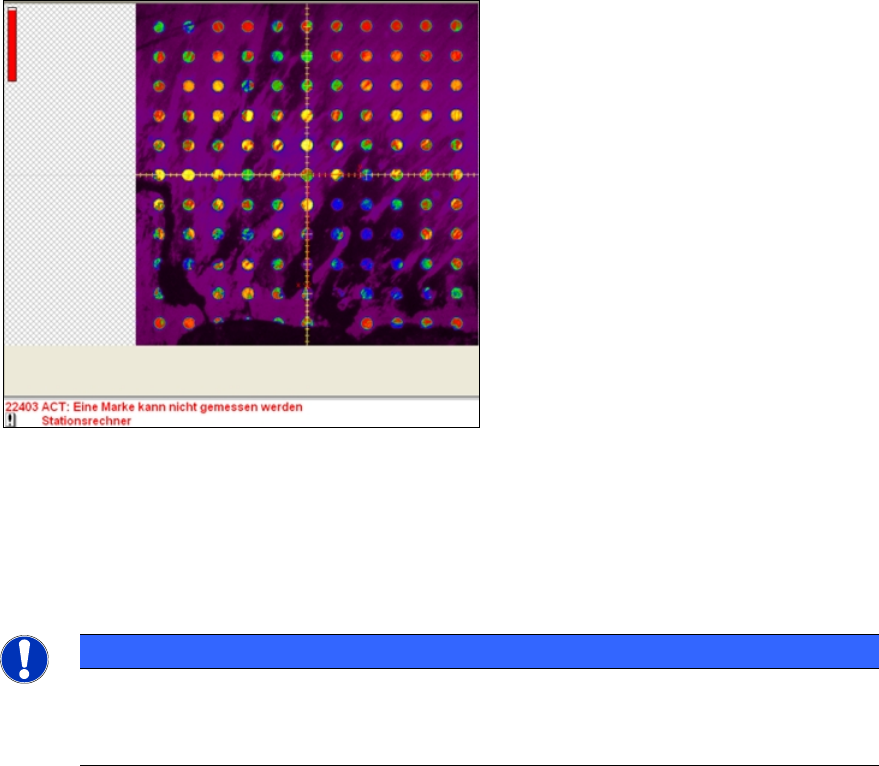

Beispiel: Verschmutztes Punktraster
Reinigen der Glasplatte
► Reinigen Sie die Glasplatte beim Tausch der Klebefolie.
► Benutzen Sie dazu ein flusenfreies Tuch und Glasreiniger (Alkohol).
► Entnehmen Sie auch die Auflichtplatte und reinigen Sie die Glasplatte auf beiden Seiten.
HINWEIS
Klebefolie aufziehen
► Achten Sie darauf, dass die Folie, wie in Abschnitt 3.1
beschrieben, nur bis zur
Begrenzungslinie aufgeklebt wird und das Punktraster nicht überdeckt!
ACT mit SSW 7xx / Bedienungsanleitung Ausgabe 07/2017
109
8 Abkürzungen
ACT Accuracy Check Tool
BE Bauelement
C&P Collect und Place
CP Cerampad
LP Leiterplatte
MTC Matrix Tray Changer
P&P Pick und Place
TH Twin Head
WPC Waffle Pack Changer
