ACT mit SSW 7xx / Bedienungsanleit ung Ausgabe 07/2017 29 Abbildung 3- 26 zei gt die Tische unter d em ACT - Ordner: Zu erkennen ist auße rdem ein Flächen magazin mit 16x4 Bauelement reihen (Beispiel CC02 - 05 Glasbauele…
ACT mit SSW 7xx / Bedienungsanleitung Ausgabe 07/2017
28
► Aktivieren Sie die Option Visiondaten überschreiben.
► Klicken Sie auf Weiter.
Folgende Maske wird angezeigt:

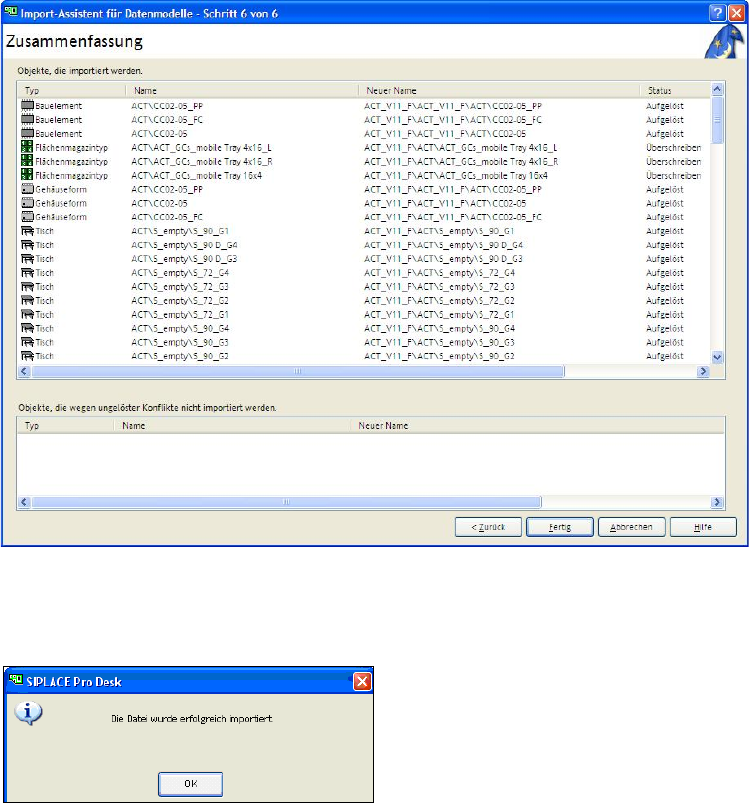

Abbildung 3-24: Import XML-Dateien für Tische unter SIPLACE Pro
► Klicken Sie auf Fertig.
Folgende Maske wird angezeigt:
Abbildung 3-25: Fertigstellung beim Import von XML-Dateien für Tische unter SIPLACE Pro
► Klicken Sie auf OK.
ACT mit SSW 7xx / Bedienungsanleitung Ausgabe 07/2017
29

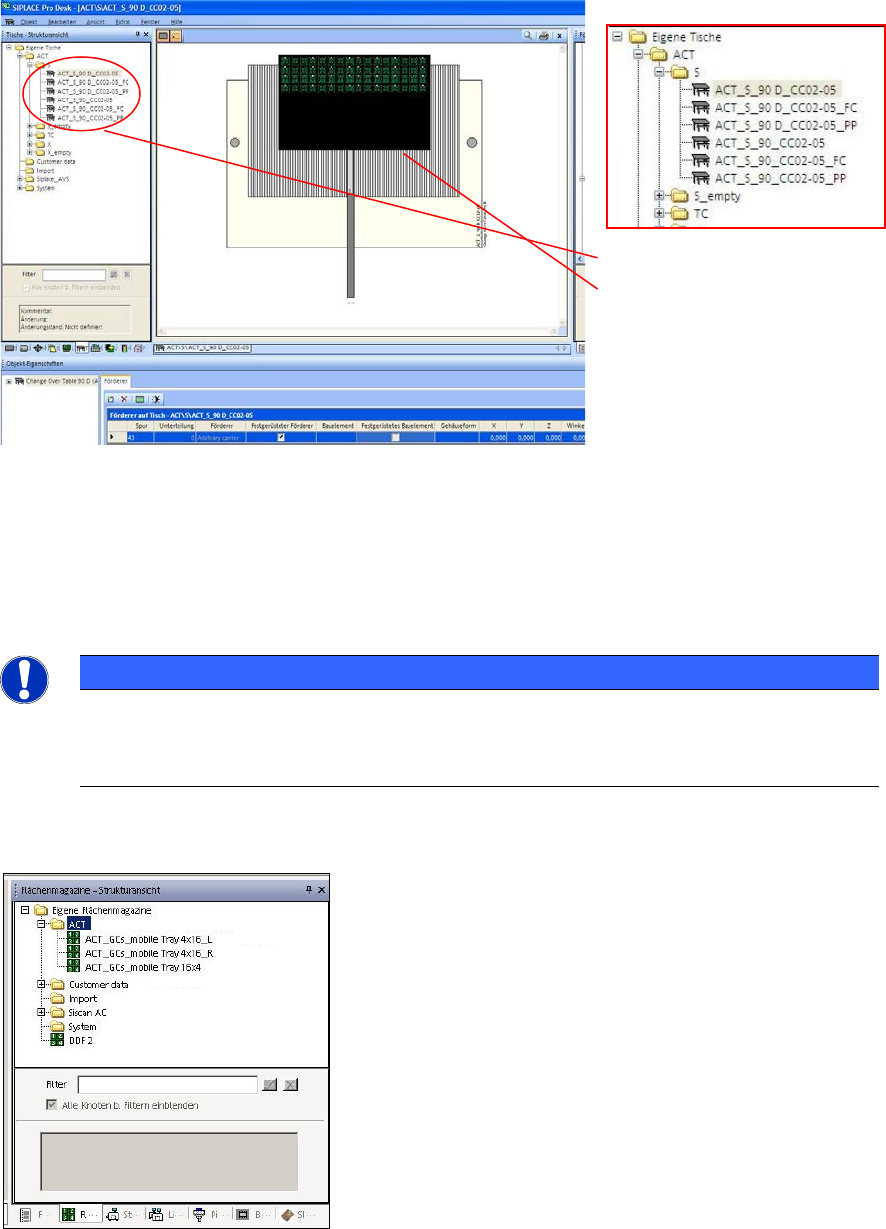

Abbildung 3-26 zeigt die Tische unter dem ACT-Ordner:
Zu erkennen ist außerdem ein Flächenmagazin mit 16x4 Bauelementreihen (Beispiel CC02-05
Glasbauelemente).
1)
2)
Abbildung 3-26: Tische unter ACT-Ordner, Ansicht Flächenmagazin mit Beispiel 16x4 Reihen CC02-05 Glasbauelemente
Legende:
(1) ACT-Tische
(2) ACT-Flächenmagazin mit 16x4 Bauelementen
HINWEIS
Glasbauelemente auf Flächenmagazinträgern
Für ein ACT mit MTCs und WPCs finden Sie Tray-Vorschläge in der Registerkarte
Flächenmagazine.
Das nächste Bild zeigt die Strukturansicht der Flächenmagazine (rechte Seite der Maske):
Abbildung 3-27: Struktur Flächenmagazine unter SIPLACE Pro
ACT mit SSW 7xx / Bedienungsanleitung Ausgabe 07/2017
30
4 Arbeiten mit dem ACT
4.1 Vorgabe des Bestück- und Messprogramms via SIPLACE Pro
HINWEIS
Übersicht Bestückprogramme
Je nach Maschinentyp bzw. Kopf-/Kamera-Konfiguration stehen verschiedene
Bestückprogramme zur Verfügung.
4.1.1 Auswahl der Leiterplatte (Bestückprogramm)
4.1.1.1 Bestückprogramm-Übersicht bei Verwendung von SIPLACE Pro < 11.x
Maschine Kopf
Kopf-
Kamera
Pipette Bestückprogramm
X- / SX- / DX- Serie
X-Serie S / CA
C&P20x
2 x C&P20x
SST 23,
SST 41
1004 / 1014
ACT_1xC&P20
(80 x Cerampad)
ACT_2xC&P20
(2 x 80 x Cerampad)
X- / SX- /DX- Serie
X-Serie S / CA
C&P12-DLM,
CPP (C&P-Modus)
2 x C&P12-DLM,
2 x CPP (C&P-Modus)
SST 28,
SST 29,
SST 30,
SST 38
904 / 914 / 2004 /
3004
ACT_1xC&P12
(96 x Cerampad)
ACT_2xC&P12
(2 x 96 x Cerampad)
X- / SX- / DX- Serie
X-Serie S / CA
C&P6-DLM
TH-IC,
P&P-IC
SST 29,
SST 30
SST 33,
SST 36
920
518
ACT_CC02-05
(48 x CC02-05)
X- / SX- / DX- Serie
X-Serie S / CA
TH-FC,
P&P-FC
SST 25 518
ACT_CC07-500
1)
(48 x CC07-500)
X- / SX- / TX- Serie
X-Serie S / CA
CPP
(P&P-Modus)
SST 33 2057
ACT_CC02-05_CPP
2)
(48 x CC02-05_CPP)
Tabelle 4-1: Zuordnung Maschine, Leiterplatte, Kopf bis SIPLACE Pro < 11.x
1)
Bis zur Software SIPLACE Pro 11.x und den entsprechenden Stationssoftware Versionen, wurde für die Kamera SST
25 (Flip-Chip-Kamera) ein eigener optional bestellbarer Glasbaustein CC07-500 (mit BGA Struktur) benutzt.
Ab Software SIPLACE Pro 11.x, mit Stationssoftware-Version 706.02.SP1 Hotfix 2 bzw. 707.1.SP1 Hotfix 2 oder höher,
wird für die Kamera SST 25 (Flip-Chip-Kamera) der Baustein CC02-05 (mit QFP Struktur) verwendet.
Falls die Messung einer SST 25 mit ACT geplant ist, so empfehlen wir die Hochrüstung der Software, auf die
nachfolgend beschriebenen Versionen.
2)
Eigene Leiterplatte in SIPLACE Pro für die Messung des CPP Kopfes mit einer stationären Kamera SST33.
