ACT mit SSW 7xx / Bedienungsanleit ung Ausgabe 07/2017 31 4.1.1.2 Bestückprogramm- Übersicht bei Verwendung von SIPLACE Pro ≥ 11.x ≤ 13.1 Stationssoftware - Version 706.02.SP1 Hot fix 2 bzw. 707.1.S P1 Hotfix 2 oder höh …
ACT mit SSW 7xx / Bedienungsanleitung Ausgabe 07/2017
30
4 Arbeiten mit dem ACT
4.1 Vorgabe des Bestück- und Messprogramms via SIPLACE Pro
HINWEIS
Übersicht Bestückprogramme
Je nach Maschinentyp bzw. Kopf-/Kamera-Konfiguration stehen verschiedene
Bestückprogramme zur Verfügung.
4.1.1 Auswahl der Leiterplatte (Bestückprogramm)
4.1.1.1 Bestückprogramm-Übersicht bei Verwendung von SIPLACE Pro < 11.x
Maschine Kopf
Kopf-
Kamera
Pipette Bestückprogramm
X- / SX- / DX- Serie
X-Serie S / CA
C&P20x
2 x C&P20x
SST 23,
SST 41
1004 / 1014
ACT_1xC&P20
(80 x Cerampad)
ACT_2xC&P20
(2 x 80 x Cerampad)
X- / SX- /DX- Serie
X-Serie S / CA
C&P12-DLM,
CPP (C&P-Modus)
2 x C&P12-DLM,
2 x CPP (C&P-Modus)
SST 28,
SST 29,
SST 30,
SST 38
904 / 914 / 2004 /
3004
ACT_1xC&P12
(96 x Cerampad)
ACT_2xC&P12
(2 x 96 x Cerampad)
X- / SX- / DX- Serie
X-Serie S / CA
C&P6-DLM
TH-IC,
P&P-IC
SST 29,
SST 30
SST 33,
SST 36
920
518
ACT_CC02-05
(48 x CC02-05)
X- / SX- / DX- Serie
X-Serie S / CA
TH-FC,
P&P-FC
SST 25 518
ACT_CC07-500
1)
(48 x CC07-500)
X- / SX- / TX- Serie
X-Serie S / CA
CPP
(P&P-Modus)
SST 33 2057
ACT_CC02-05_CPP
2)
(48 x CC02-05_CPP)
Tabelle 4-1: Zuordnung Maschine, Leiterplatte, Kopf bis SIPLACE Pro < 11.x
1)
Bis zur Software SIPLACE Pro 11.x und den entsprechenden Stationssoftware Versionen, wurde für die Kamera SST
25 (Flip-Chip-Kamera) ein eigener optional bestellbarer Glasbaustein CC07-500 (mit BGA Struktur) benutzt.
Ab Software SIPLACE Pro 11.x, mit Stationssoftware-Version 706.02.SP1 Hotfix 2 bzw. 707.1.SP1 Hotfix 2 oder höher,
wird für die Kamera SST 25 (Flip-Chip-Kamera) der Baustein CC02-05 (mit QFP Struktur) verwendet.
Falls die Messung einer SST 25 mit ACT geplant ist, so empfehlen wir die Hochrüstung der Software, auf die
nachfolgend beschriebenen Versionen.
2)
Eigene Leiterplatte in SIPLACE Pro für die Messung des CPP Kopfes mit einer stationären Kamera SST33.
ACT mit SSW 7xx / Bedienungsanleitung Ausgabe 07/2017
31
4.1.1.2 Bestückprogramm-Übersicht bei Verwendung von SIPLACE Pro ≥ 11.x ≤ 13.1
Stationssoftware-Version 706.02.SP1 Hotfix 2 bzw. 707.1.SP1 Hotfix 2 oder höher.
Standard ACT-Programme

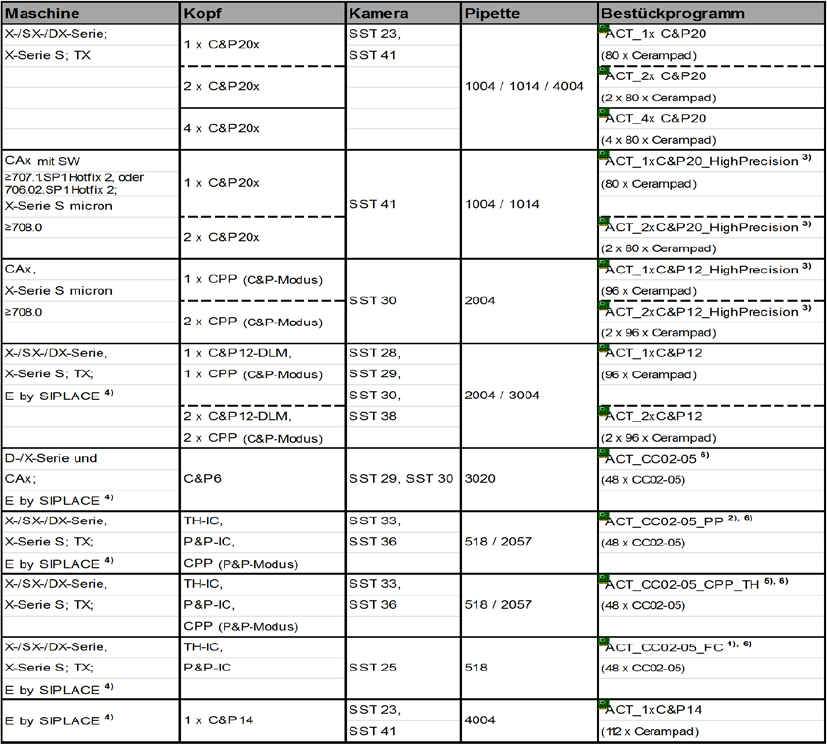

Tabelle 4-2: Zuordnung Maschine, Leiterplatte, Kopf ab SIPLACE Pro 11.x
1)
Ab Software SIPLACE Pro 11.x, mit Stationssoftware-Version 706.02.SP1 Hotfix 2 bzw. 707.1.SP1 Hotfix 2 oder höher,
wird für die Kamera SST 25 (Flip-Chip-Kamera) das Bauelement CC02-05 (mit QFP-Struktur) verwendet.
Das Glasbauelement CC07-500 (mit BGA-Struktur) wird nicht mehr unterstützt. Falls das Bauelement CC07-500
bereits vorhanden ist, und weiter für die Messung der SST25-Kamera verwendet werden soll, so kann die
entsprechende Leiterplatte mit den dazugehörigen BE-, GF-Daten, sowie die Tische aus den *.sipro-Dateien der
Version SIPLACE Pro 9, selektiv importiert werden. Diese Daten können vom Software-Lizenz-Portal, bzw. über die
Hotline bezogen werden.
2)
Ab Software SIPLACE Pro 11.x, mit Stationssoftware-Version 706.02.SP1 Hotfix 2 bzw. 707.1.SP1 Hotfix 2 oder höher.
Für alle Pick & Place-Köpfe gibt es ab dieser SW-Version eine eigene Leiterplattenbeschreibung, in der nun auch der
CPP-Kopf für den P&P-Modus integriert ist.
3)
Für Maschinen mit höherer Genauigkeitsanforderung, wie CA-Maschinen und X S Micron, gibt es, jeweils für die
Messung der C&P20-Köpfe, eigene Hochgenauigkeitsprogramme, mit darin verwendeten Hochgenauigkeits-
Cerampads. In der GF-Beschreibung ist es ab den oben angegebenen Software-Versionen möglich, einen Parameter
Genauigkeit zu aktivieren.
4)
Maschinen-Typ E by SIPLACE, ab Stationssoftware-Version 708.0.
5)
Für die Kompatibilität zu älteren Stationssoftware-Versionen. Falls ein Update von SIPLACE Pro, jedoch kein Update
der Stationssoftware, durchgeführt wurde, so kann mit diesem Programm trotzdem die Maschinenverifikation von CPP-
Köpfen im P&P-Modus durchgeführt werden.
6. Ab SIPLACE Pro Version 11.1 stehen Leiterplattenbeschreibungen für die Verwendung der Option Tray in Transport
für ACT zur Verfügung, siehe Kapitel 5.
ACT mit SSW 7xx / Bedienungsanleitung Ausgabe 07/2017
32
Optionale ACT-Programme für Tray in Conveyor ab SIPLACE Pro 11.1
Maschine Kopf Kamera Pipette Transport Bestückprogramm
X-/SX-/DX-Serie,
X-Serie S; TX;
TH-IC,
P&P-IC,
CPP (P&P-Modus)
SST 33,
SST 36
518 / 2057 Einfach
ACT_CC02-
05_PP_ConveyorTray left
(48 x CC02-05)
Tray + ACT-Leiterplatte in
Einfachtransport mit Adapter
verbunden.
Das Tray ist links an die Glasplatte
montiert.
X-/SX-/DX-Serie,
X-Serie S; TX;
TH-IC,
P&P-IC,
CPP (P&P-Modus)
SST 33,
SST 36
518 / 2057 Einfach
ACT_CC02-
05_PP_ConveyorTray right
(48 x CC02-05)
Tray + ACT- Leiterplatte in
Einfachtransport mit Adapter
verbunden.
Das Tray ist rechts an die Glasplatte
montiert.
X-/SX-/DX-Serie,
X-Serie S; TX;
TH-IC,
P&P-IC,
CPP (P&P-Modus)
SST 25, 518 Einfach
ACT_CC02-
05_FC_ConveyorTray left
(48 x CC02-05)
Tray + ACT- Leiterplatte in
Einfachtransport mit Adapter
verbunden.
Das Tray ist links an die Glasplatte
montiert.
X-/SX-/DX-Serie,
X-Serie S; TX;
TH-IC,
P&P-IC,
CPP (P&P-Modus)
SST 25 518 Einfach
ACT_CC02-
05_FC_ConveyorTray right
(48 x CC02-05)
Tray + ACT- Leiterplatte in
Einfachtransport mit Adapter
verbunden.
Das Tray ist rechts an die Glasplatte
montiert.
X-/SX-/DX-Serie,
X-Serie S; TX;
TH-IC,
P&P-IC,
CPP (P&P-Modus)
Alle Alle Doppel
ACT_Spacer in other Lane for
Conveyor Tray
Bei Doppeltransport zur Vorgabe im
Synchron-Modus wird diese leere
Leiterplatte in der Spur vorgegeben, in
der das Tray transportiert werden soll.
Tabelle 4-3: Optionale ACT-Programme für Tray in Conveyor ab SIPLACE Pro Version 11.1
