ACT mit SSW 7xx / Bedienungsanleit ung Ausgabe 07/2017 36 4.1.2.2 Vorgabe der ACT - Programm e im Stand -Alone- Betrieb Durch die oben besc hriebene perma nente Speicher ung der Bestückprog ramme auf der St ation, kann e…
ACT mit SSW 7xx / Bedienungsanleitung Ausgabe 07/2017
35
► Aktivieren Sie das Kontrollkästchen Los permanent an der Station speichern.
Abbildung 4-2: Konfiguration – Spalten
► Aktivieren Sie bei der Vorgabe des Programms das Kontrollkästchen in der Spalte Permanent
an der Station speichern in der Vorgabeliste der SIPLACE Pro Line Control GUI.
Abbildung 4-3: Vorgabe permanent speichern
Die so vorgegebenen Programme verbleiben auf der Station bis sie dort wieder gelöscht werden.
ACT mit SSW 7xx / Bedienungsanleitung Ausgabe 07/2017
36
4.1.2.2 Vorgabe der ACT-Programme im Stand-Alone-Betrieb
Durch die oben beschriebene permanente Speicherung der Bestückprogramme auf der Station,
kann ein einmal vorgegebenes Programm jederzeit im Stand-Alone-Betrieb an der Station
wiederholt werden, ohne dass Sie eine erneute Vorgabe über SIPLACE Pro durchführen müssen.

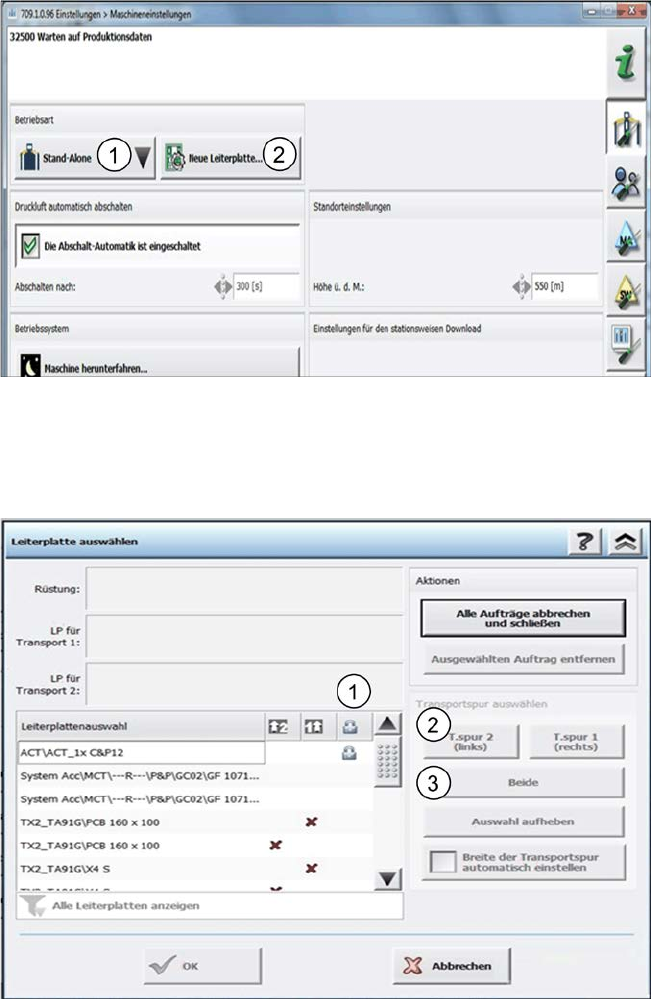

Sie befinden sich in der Betriebsart Stand Alone (1).
Abbildung 4-4: Stand-Alone-Betrieb
► Wählen Sie eine neue Leiterplatte (Bestückprogramm) aus der auf der Station gespeicherten
Liste unter Neue Leiterplatte (2) aus.
Im folgenden Fenster werden die auf der Station gespeicherten Leiterplatten aufgelistet.
Abbildung 4-5: Permanente Vorgabe
Die permanent gespeicherten Leiterplatten können Sie am Symbol Vorhängeschloss (1)
erkennen.
► Markieren Sie die entsprechende Zeile.
► Geben Sie die Leiterplatte entweder auf eine Spur (2), oder auf beide Spuren gleichzeitig vor
(3).
ACT mit SSW 7xx / Bedienungsanleitung Ausgabe 07/2017
37
4.1.2.3 Probleme mit der Erreichbarkeit bei verschiedenen Maschinen- / Kopfkonfigurationen
SIPLACE SX4- und DX4-Maschinen:
HINWEIS
Aus Gründen der Erreichbarkeit von Passmarken, muss bei SIPLACE SX4- und DX4-
Maschinen die ACT-Messplatte um 180° gedreht eingelegt werden.
Wenn also ein ACT-Bestückprogramm für eine SIPLACE SX4- oder SIPLACE DX4-Maschine
vorgegeben wird, muss im erzeugten Los die Orientierung (Lage) der Platte auf 180° umgestellt
werden.
Abbildung 4-6: LP-Lage bei Bestückung auf SX4, DX4 um 180° drehen
Wenn diese Änderung der LP-Lage nicht durchgeführt wird, wird bereits bei der Vorgabe in der
SIPLACE Pro Line Control GUI folgende Fehlermeldung angezeigt(Beispiel):
Abbildung 4-7: Beispiel Fehlermeldung wegen Nicht-Erreichbarkeit der Inkpunkte
HINWEIS
Aufgrund der oben beschriebenen Problematik bei der Erreichbarkeit von Passmarken,
muss Folgendes beachtet werden:
Wenn das ACT an einer Maschine der SX-, DX-, oder X-Serie gemessen werden soll,
vor welcher eine oder mehrere SIPLACE SX4- oder DX4-Station in der Linie stehen,
muss an allen Maschinen vor der zu messenden Maschine, die eine andere Orientierung
der Platte bedingen (0°/180°), die Funktion Durchtransport aktiviert werden, da
ansonsten Fehler beim Anfahren der Marken auftreten.
