ACT mit SSW 7xx / Bedienungsanleitung Ausgabe 07/2017
45
4.1.3.2 Durchtransport
Wenn Sie mehrere Maschinen in der Linie haben, muss die ACT-Platte entweder vor oder nach der
zu messenden Maschine, durch einzelne Maschinen hindurch transportiert werden.
Die Funktion Durchtransport kann in der Rüstung der jeweiligen Station ein- und ausgeschaltet
werden.

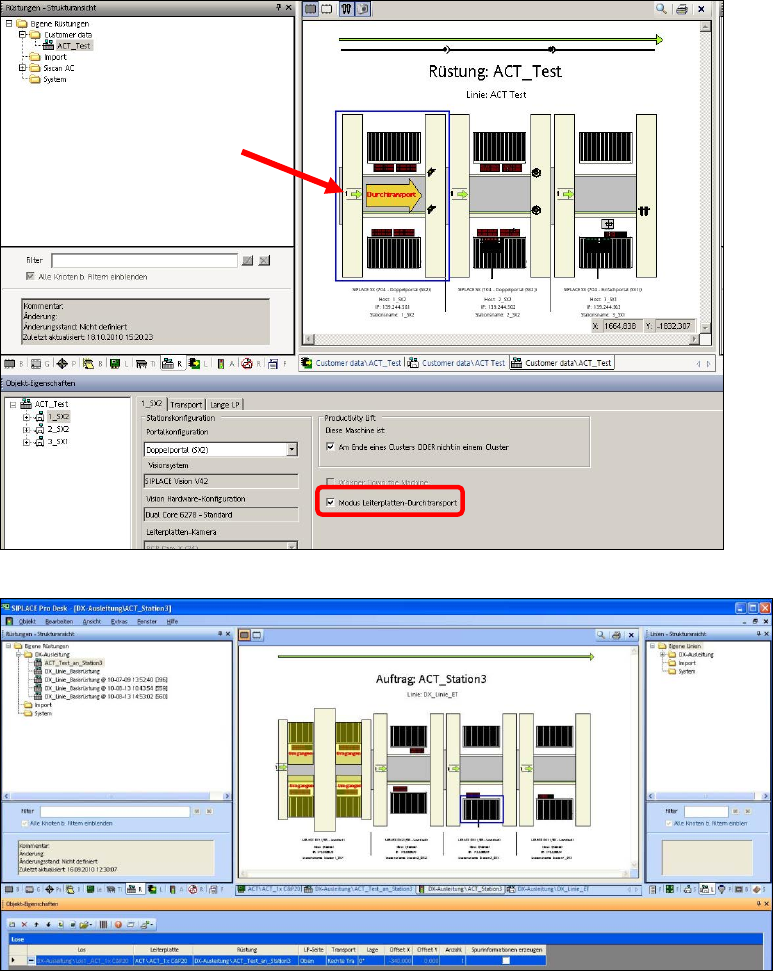

Abbildung 4-14: Funktion Durchtransport
Abbildung 4-15: Vorgabe in Line Control GUI mit DX4 im Modus Durchtransport
4.1.3.3 Option Tray in Transport für ACT
Eine detaillierte Beschreibung zur Option Tray in Transport für ACT finden Sie in Kapitel 5.
ACT mit SSW 7xx / Bedienungsanleitung Ausgabe 07/2017
46
4.2 Messen mit dem ACT an der Station
Sie haben, wie in Abschnitt 4.1 beschrieben, das Bestück- bzw. Messprogramm an die Station
vorgegeben.
► Rüsten Sie nun die Bauelemente auf die Station.
4.2.1 Bauelemente auf den BE-Tisch rüsten
► Öffnen Sie die Haube der Maschine.
► Setzen Sie den manuellen Flächenmagazinträger oder den Förderer auf die angegebenen
Spuren des entsprechenden Stellplatzes.
Beispiel für die Lage des manuellen Flächenmagazinhalters mit Glasbauelementen bei einer
SIPLACE X3
HINWEIS
Der Flächenmagazinhalter auf einer X- oder SX-Maschine mit einem X-Tisch muss auf
Spur 21 stehen (Abbildung 4-16
). Damit belegt das Flächenmagazin Spur 7 bis 35
(Abbildung 4-17).
HINWEIS
Bevor Sie einen X-Tisch mit gerüstetem ACT-Tray herausfahren, sollten Sie das ACT-
Tray entnehmen oder bis unter die Zentrier-
/Kammleiste zurückschieben, da es sonst am
Gurtableitkanal hängen bleiben und beschädigt werden kann.
Legende:
(1) Flächenmagazin (3) X-Tisch
(2) X-Tischhalter (4) Stellplatz 21
Abbildung 4-16: Position (Stellplatz 21) Flächenmagazinhalter auf X-Tisch
ACT mit SSW 7xx / Bedienungsanleitung Ausgabe 07/2017
47
Abbildung 4-17: Position (Stellplatz 7) Flächenmagazinhalter auf X-Tisch
VORSICHT
Während des Bestück- und Messvorgangs nicht in die laufende Maschine greifen!
► Stellen Sie das Flächenmagazin mit den Glasbauelementen für den entsprechenden Kopftyp
(TH, P&P, C&P6) auf den entsprechenden manuellen Flächenmagazinhalter (Tisch, Abbildung
2-4) und schieben Sie ihn an den hinteren Anschlag wie in Abbildung 4-16 gezeigt.
WARNUNG
Gefahr einer Kollision mit dem Kopf!
Der Tray-Halter muss mit der Nase im Loch einrasten, sonst könnte das Tray samt
Halter zur Seite kippen und der Bestückkopf mit dem Tray kollidieren!
Anschließend ist der im folgenden Abschnitt beschriebene Eingreifschutz zu montieren.
