4.2 Messen mit dem ACT an der Station
Sie haben, wie in Abschnitt 4.1 beschrieben, das Bestück- bzw. Messprogramm an die Station
vorgegeben.
► Rüsten Sie nun die Bauelemente auf die Station.
4.2.1 Bauelemente auf den BE-Tisch rüsten
► Öffnen Sie die Haube der Maschine.
► Setzen Sie den manuellen Flächenmagazinträger oder den Förderer auf die angegebenen
Spuren des entsprechenden Stellplatzes.
Beispiel für die Lage des manuellen Flächenmagazinhalters mit Glasbauelementen bei einer
SIPLACE X3
HINWEIS
Der Flächenmagazinhalter auf einer X- oder SX-Maschine mit einem X-Tisch muss auf
Spur 21 stehen (Abbildung 4-16
). Damit belegt das Flächenmagazin Spur 7 bis 35
(Abbildung 4-17).
HINWEIS
Bevor Sie einen X-Tisch mit gerüstetem ACT-Tray herausfahren, sollten Sie das ACT-
Tray entnehmen oder bis unter die Zentrier-
/Kammleiste zurückschieben, da es sonst am
Gurtableitkanal hängen bleiben und beschädigt werden kann.
Legende:
(1) Flächenmagazin (3) X-Tisch
(2) X-Tischhalter (4) Stellplatz 21

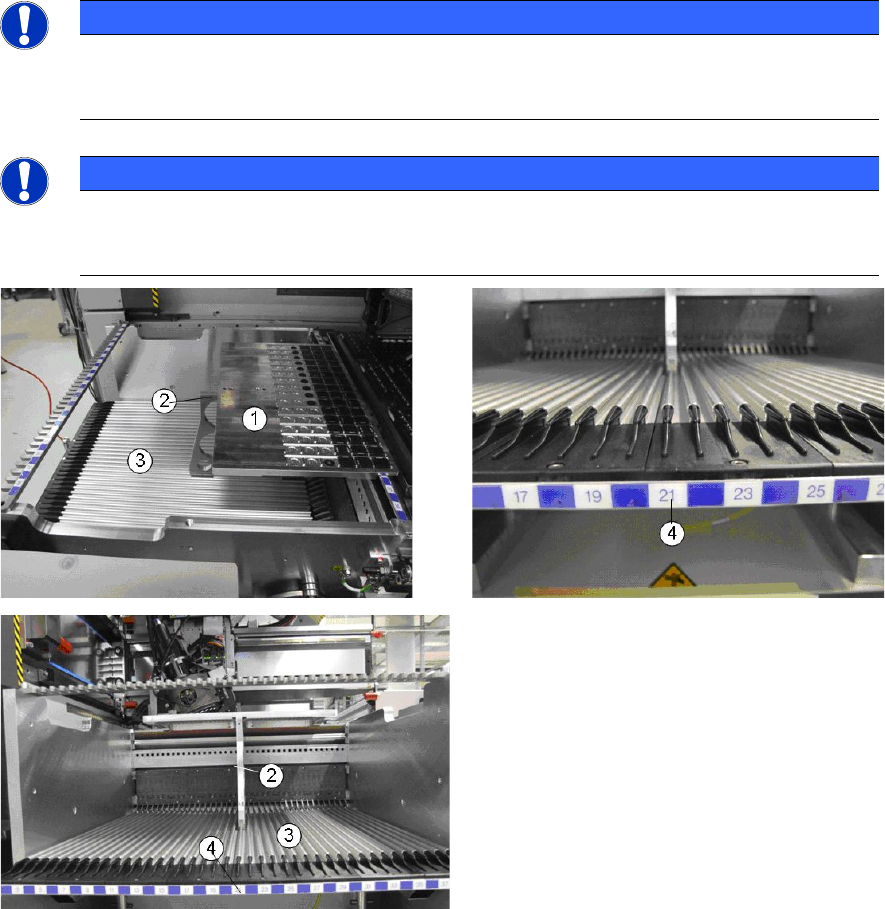

Abbildung 4-16: Position (Stellplatz 21) Flächenmagazinhalter auf X-Tisch
ACT mit SSW 7xx / Bedienungsanleitung Ausgabe 07/2017
47

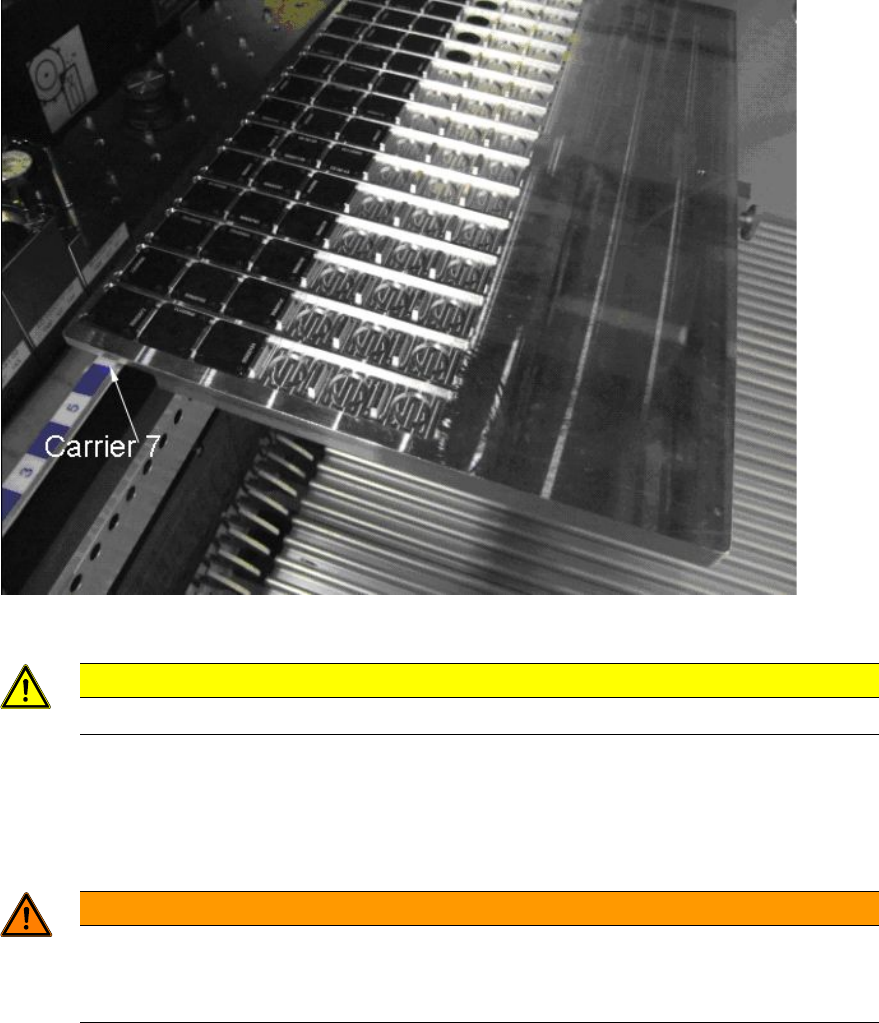

Abbildung 4-17: Position (Stellplatz 7) Flächenmagazinhalter auf X-Tisch
VORSICHT
Während des Bestück- und Messvorgangs nicht in die laufende Maschine greifen!
► Stellen Sie das Flächenmagazin mit den Glasbauelementen für den entsprechenden Kopftyp
(TH, P&P, C&P6) auf den entsprechenden manuellen Flächenmagazinhalter (Tisch, Abbildung
2-4) und schieben Sie ihn an den hinteren Anschlag wie in Abbildung 4-16 gezeigt.
WARNUNG
Gefahr einer Kollision mit dem Kopf!
Der Tray-Halter muss mit der Nase im Loch einrasten, sonst könnte das Tray samt
Halter zur Seite kippen und der Bestückkopf mit dem Tray kollidieren!
Anschließend ist der im folgenden Abschnitt beschriebene Eingreifschutz zu montieren.
ACT mit SSW 7xx / Bedienungsanleitung Ausgabe 07/2017
48
4.2.1.1 Eingreifschutz
WARNUNG
Als Voraussetzung für die Betriebssicherheit müssen alle Stellplätze mit Zuführmodulen
gerüstet sein. Sollten nicht genügend Zuführmodule zur Verfügung stehen, sind nicht
belegte Stellplätze mit einem Eingreifschutz (Dummy-Förderer) zu versehen.
Für S-Tische: 1 Stellplatz 00116961-xx
Stellplatz 6-10 00116962-xx
Stellplatz 11-20 00116963-xx
Für X-Tische: 1 Stellplatz 00141226-xx
Bei Verwendung des ACT-Flächenmagazins soll das Abdeckblech des Magazins mit
dem Artikel "03073250-01 ACT Eingreifschutz kompl." mit Hilfe der Rändelschraube zu
einer Einheit verbunden (siehe Abbildung 4-19
) und nur so in der Maschine gerüstet
werden (Abbildung 4-20).
Abbildung 4-18: Einzelteile des Eingreifschutzes
