4.2.4 Einfahren der Platte in die zu messende Maschine
4.2.4.1 X-Serie
Bei Maschinen der SIPLACE X-Serie, kann die Glasplatte in den Transport eingelegt werden, wenn
die Hauben an der Eingabesektion (Rucksack) oder auch die Maschinenhaube geöffnet werden.
► Legen Sie die Platte direkt an der zu messenden Maschine so in die Eingabesektion ein, dass
der Sensor betätigt wird.
► Drücken Sie Start.
Die Leiterplatte wird automatisch in den Bestückbereich gefahren und bestückt.
Anschließend wird automatisch die Vermessung gestartet, siehe Abschnitt 4.2.5.

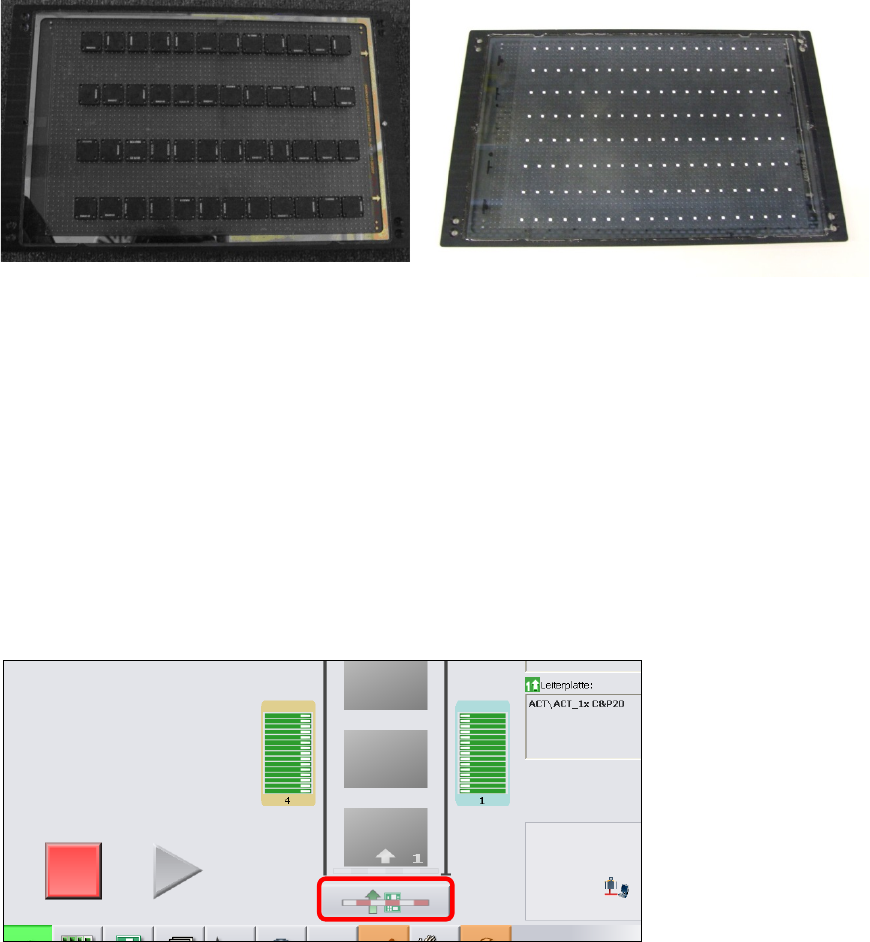

Abbildung 4-25 und Abbildung 4-26 zeigen eine bestückte ACT-Platte einmal mit
Glasbauelementen und einmal mit Keramikbauelementen bestückt.
Abbildung 4-25: Messplatte mit bestückten Glasbau-
elementen
Abbildung 4-26: Messplatte mit bestückten Keramik-
bauelementen
4.2.4.2 SX-Serie und DX-Serie
Bei Maschinen der SIPLACE SX-Serie und der SIPLACE DX-Serie ist die Erreichbarkeit
eingeschränkt, um die Leiterplatte in die Eingabesektion zu legen, vor allem bei Maschinen, die in
der Mitte oder am Ende einer Linie stehen. Die Platte muss daher an der ersten Maschine der Linie
eingelegt werden.
► Drücken Sie Start.
► Legen Sie die Platte bis zu 50%+x in die Eingabesektion der ersten Maschine.
► Klicken Sie in der Stationssoftware auf die Schaltfläche Transportschnittstelle, direkt
unterhalb des Transports (siehe Abbildung 4-27).
Abbildung 4-27: Schaltfläche für Transportschnittstelle
ACT mit SSW 7xx / Bedienungsanleitung Ausgabe 07/2017
54

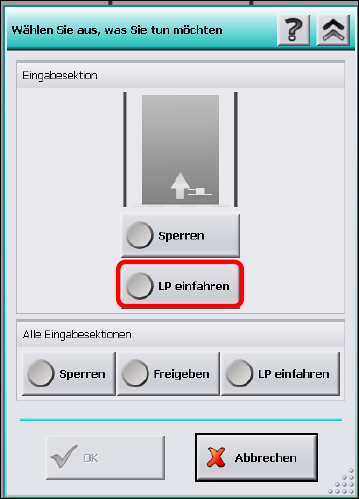

Abbildung 4-28: Fenster Transportschnittstelle
► Wählen Sie LP einfahren.
► Klicken Sie auf OK.
Wenn es sich bei dieser Bestückstation nicht um die Station handelt, auf der das ACT ausgeführt
werden soll, wird die Platte automatisch durch die Maschine gefahren, da für diese Station kein
Bestückinhalt von SIPLACE Pro vorgegeben wurde.
Falls auch für die folgende Maschine kein Bestückinhalt vorgegeben ist, wird die Platte
automatisch auch durch diese hindurchgeführt.
Bei der Station, die sich im ACT Modus befindet und für die ein entsprechender Bestückinhalt
vorhanden ist, wird die Platte automatisch im Bestückbereich gestoppt und bestückt, siehe
Abschnitt 4.2.5.
Anschließend startet die Messung automatisch.
ACT mit SSW 7xx / Bedienungsanleitung Ausgabe 07/2017
55
4.2.5 Arbeiten mit dem ACT unter Stationssoftware 703.xx bis 708.xx
HINWEIS
Für die Nutzung des ACT auf Maschinen mit der Stationssoftware 703.xx und höher ist
keine weitere Installation auf dem Stationsrechner notwendig.
Voraussetzungen:
● Sie haben ein Bestück-/Messprogramm an die Station geschickt, wie in Abschnitt 4.1
beschrieben.
● Sie haben die Station gerüstet, wie in Abschnitt 4.2.1 beschrieben.

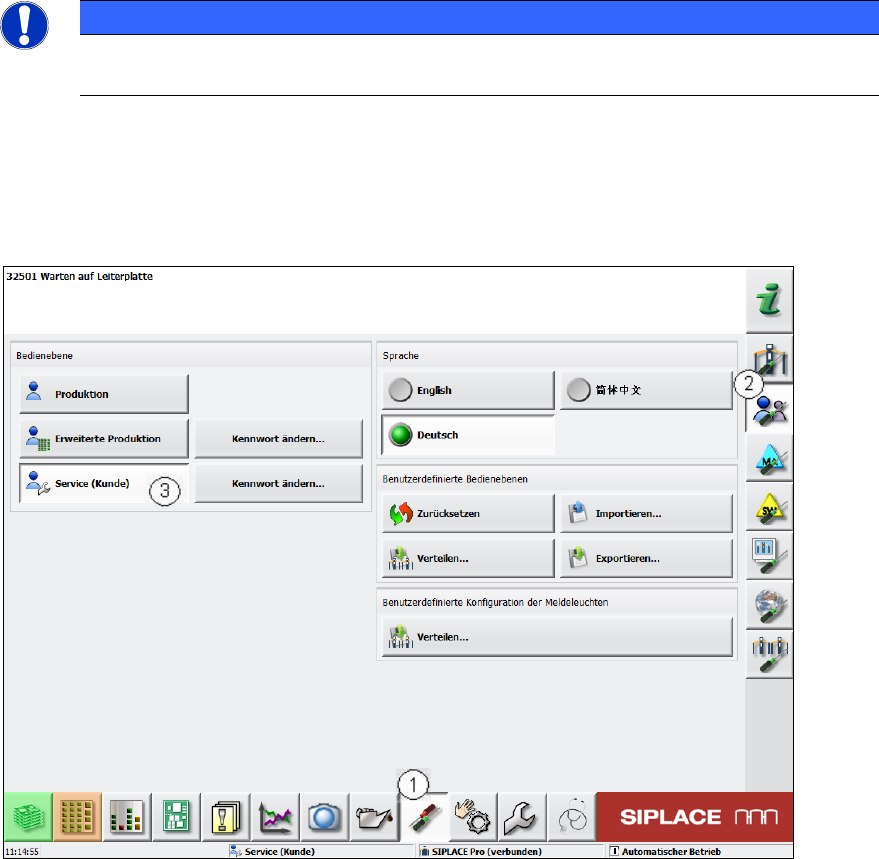

Abbildung 4-29: Wechsel der Benutzerebene
► Wechseln Sie in die Ansicht Einstellungen (1).
► Gehen Sie auf die Ebene Benutzereinstellungen (2).
► Wechseln Sie in die Ebene Service (Kunde) (3).
► Geben Sie dazu das Service-Passwort ein.
