ACT mit SSW 7xx / Bedienungsanleitung Ausgabe 07/2017
57

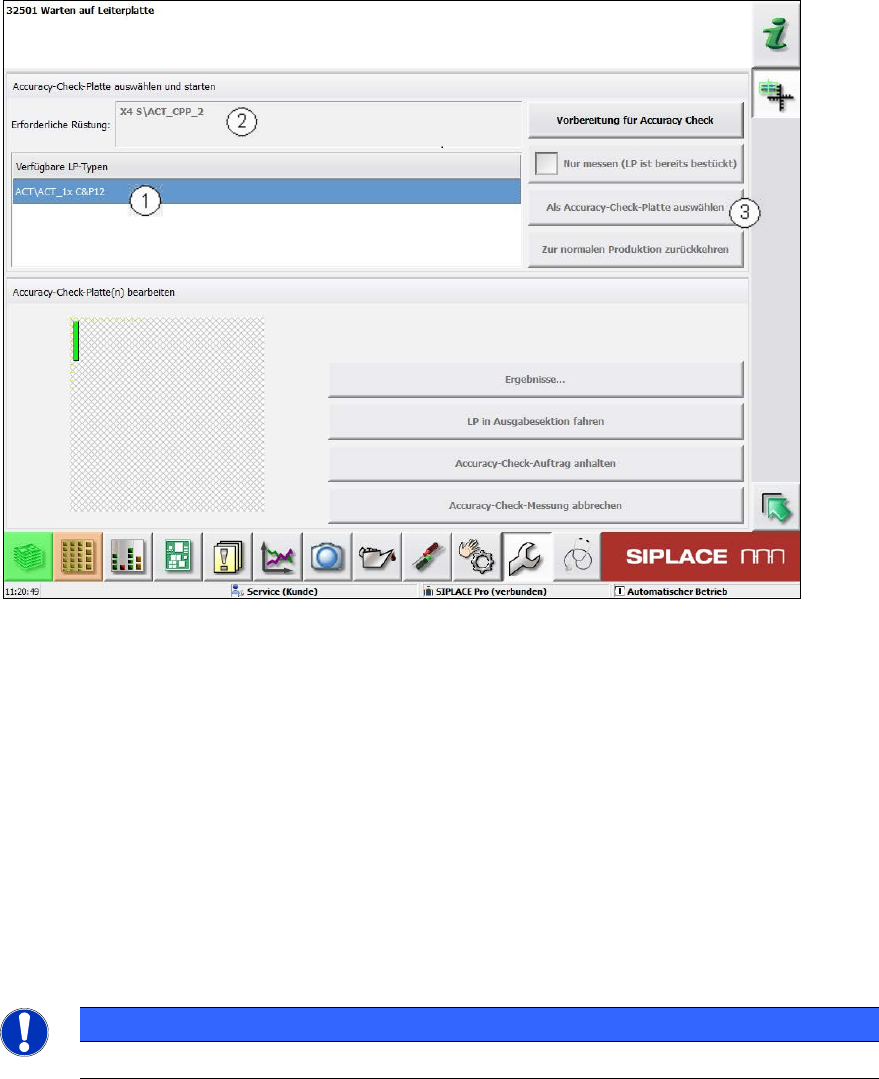

Abbildung 4-32: Auswahl der Leiterplatte
► Wählen Sie die gewünschte Leiterplatte aus (1). Die zuletzt vorgegebene steht immer ganz
oben.
Nachdem Sie eine Platte markiert haben, erscheint die entsprechende Rüstung an dieser
Stelle (2).
► Bestätigen Sie die Auswahl der Leiterplatte und klicken Sie auf die Schaltfläche Als Accuracy-
Check-Platte auswählen (3).
► Drücken Sie die Start-Taste bevor Sie die Leiterplatte einlegen (sonst wird sie nicht bestückt
sondern sofort in die Ausgabesektion befördert).
► Schieben Sie die Leiterplatte in die Eingabesektion, um die Bestückung zu beginnen (siehe
auch Abschnitt 4.2.2 und Abschnitt 4.2.4.2).
Die Leiterplatte wird bestückt und danach startet die Vermessung automatisch.
HINWEIS
Die Maschine sollte während der Messung nicht bedient werden!
Ein Dialogfenster wird geöffnet, in welchem der gerade aktuelle Messvorgang angezeigt wird.
Es werden jeweils die Marken angezeigt, die gerade vermessen werden.
ACT mit SSW 7xx / Bedienungsanleitung Ausgabe 07/2017
58
Beispiel für den Messvorgang mit Keramikbauelemente Cerampads:

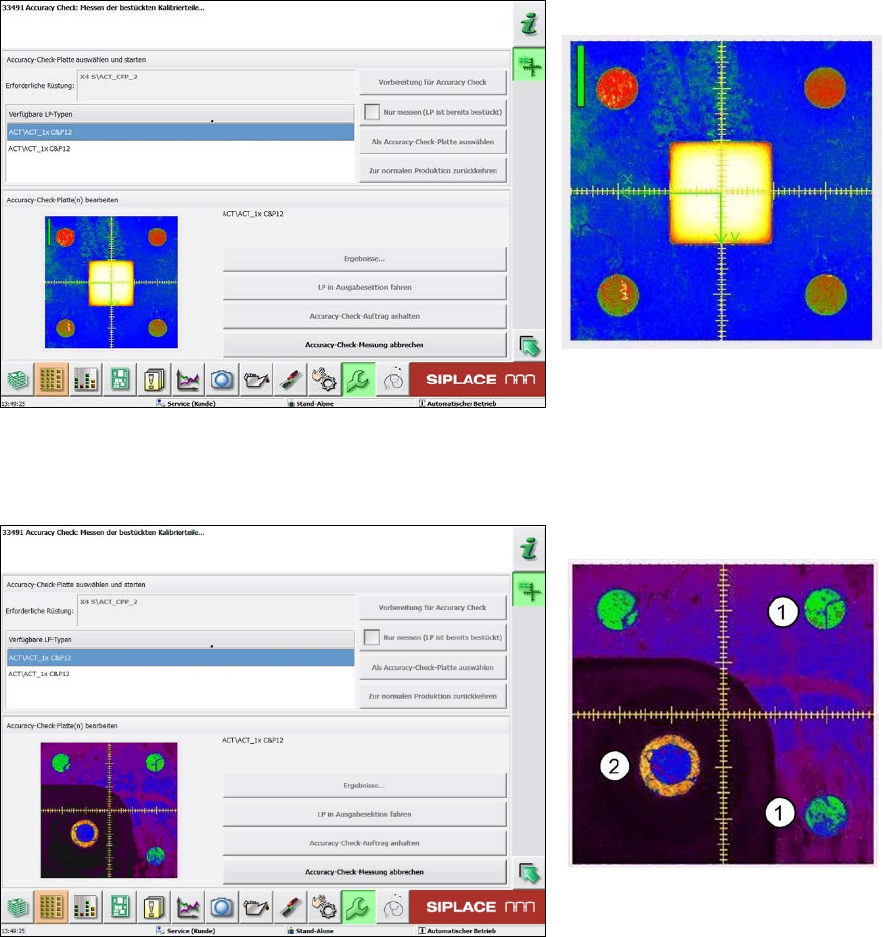

Abbildung 4-33: Beispiel Messfenster mit Cerampads
Beispiel für den Messvorgang mit Glasbauelementen:
Abbildung 4-34: Anzeige Messfenster mit Glasbauelementen (Falschfarbendarstellung)
Legende:
(1) Marken auf der ACT-Platte
(2) Marken auf dem Glasbauelement
ACT mit SSW 7xx / Bedienungsanleitung Ausgabe 07/2017
59
4.2.5.1 Messauswertung und Messdaten
Anschließend werden die Messergebnisse wie folgt angezeigt:

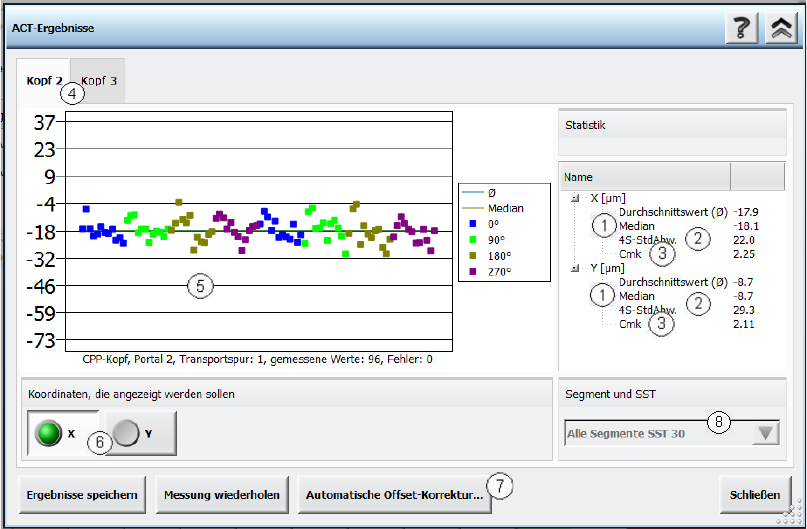

Abbildung 4-35: Messergebnisse ACT
Legende:
(1) Median-Wert, kann über die Schaltfläche Automatische Offset-
Korrektur… korrigiert werden.
(2) Standardabweichung bei 4 Sigma.
(3) Cmk: muss bei 4 Sigma >1,33 bei 3 Sigma > 1,0 sein.
(4) Hier können Sie zwischen den Köpfen (Portalen) umschalten.
(5) Details zur Messung.
(6) Umschalten des Messergebnisses.
(7) Hier können Sie die gemessenen Offset-Werte korrigieren.
(8) Wenn es sich um einen Twin-Kopf handelt, können hier die einzelnen
Segmente angewählt werden, falls beide Segmente auf eine Platte
bestückt haben.
X
Stellt die Offset-Werte in x-Richtung dar.
Y
Stellt die Offset-Werte in y-Richtung dar.
Winkel (nicht für Cerampads)
Stellt die Offset-Werte des Bestückwinkels dar.
