ACT mit SSW 7xx / Bedienungsanleitung Ausgabe 07/2017
65
In der Grundansicht der Station sehen Sie nun die Leiterplatte rot markiert in der Ausgabesektion.
Sie können die Leiterplatte dort entnehmen.
► Entnehmen Sie die Leiterplatte aus der Ausgabesektion.
► Falls Sie sie nicht entnehmen können, weil es sich beispielsweise um eine Maschine der SX-
oder DX-Serie handelt, die inmitten einer Linie mehrerer Maschinen steht, so klicken Sie auf
die rote Leiterplatte.

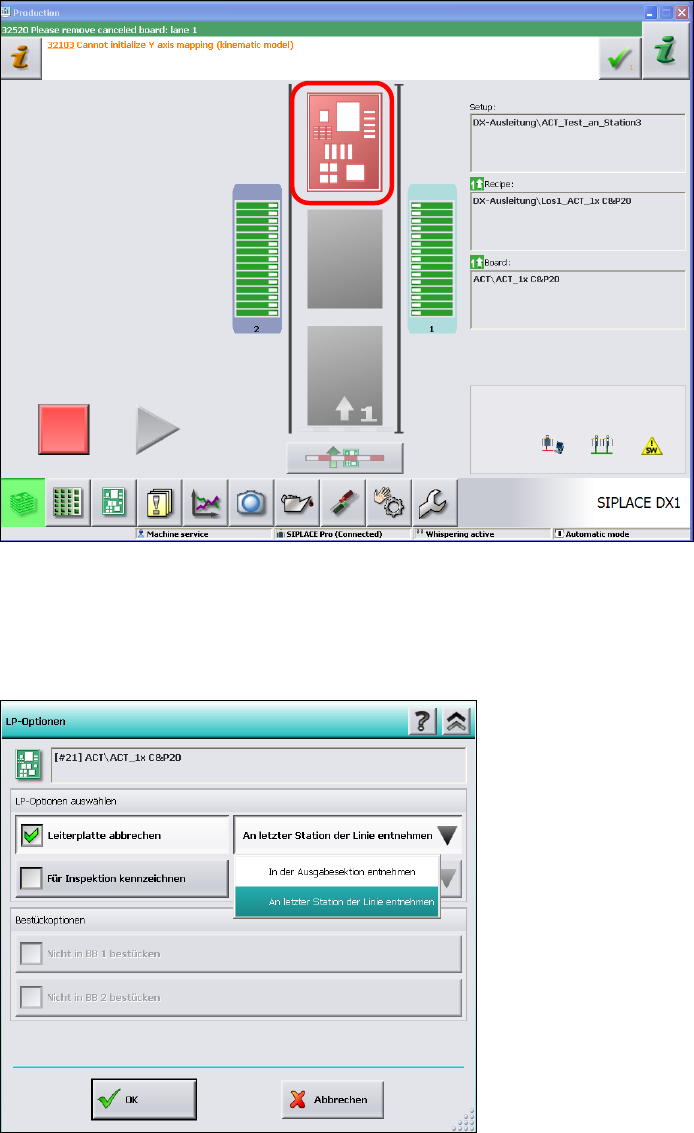

Abbildung 4-40: Zustand nach ACT
► Wählen Sie im nächsten Fenster die Option Leiterplatte abbrechen.
► Wählen Sie die Unterfunktion An letzter Station der Linie entnehmen.
► Klicken Sie zur Bestätigung auf OK.
Abbildung 4-41: LP an letzter Station der Linie entnehmen
► Drücken Sie Start.
Die Leiterplatte wird aus der Station herausgefahren.
ACT mit SSW 7xx / Bedienungsanleitung Ausgabe 07/2017
66
Falls sich dahinter noch eine oder mehrere Stationen ohne Bestückinhalt befinden, wird die
Leiterplatte durch diese Maschinen automatisch durchgefahren und kann dann an der letzten
Station der Linie entnommen werden.
► Klicken Sie auf die Schaltfläche , um in die Service-Ansicht zu wechseln.
► Klicken Sie auf die Schaltfläche Accuracy-Check-Auftrag anhalten.

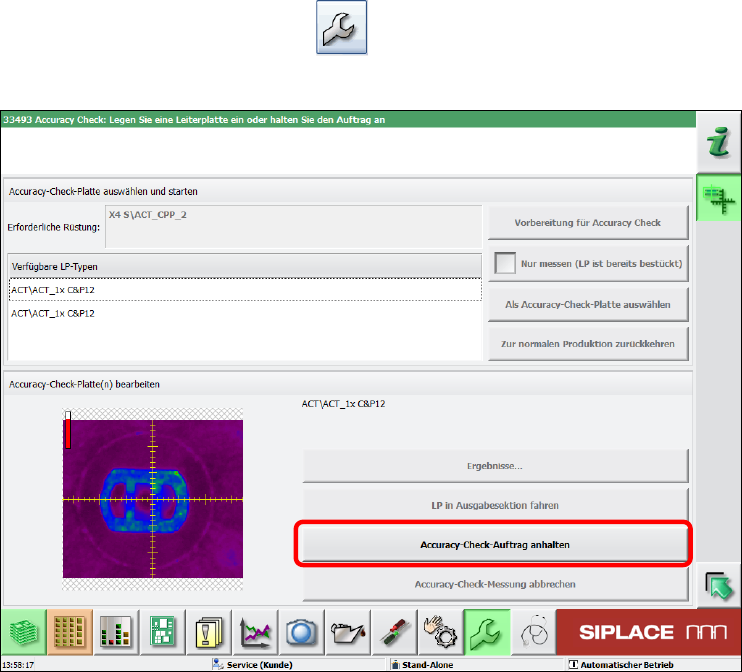

Abbildung 4-42: Accuracy-Check-Auftrag anhalten
ACT mit SSW 7xx / Bedienungsanleitung Ausgabe 07/2017
67
► Klicken Sie im nächsten Fenster auf die Schaltfläche Zur normalen Produktion
zurückkehren (1).

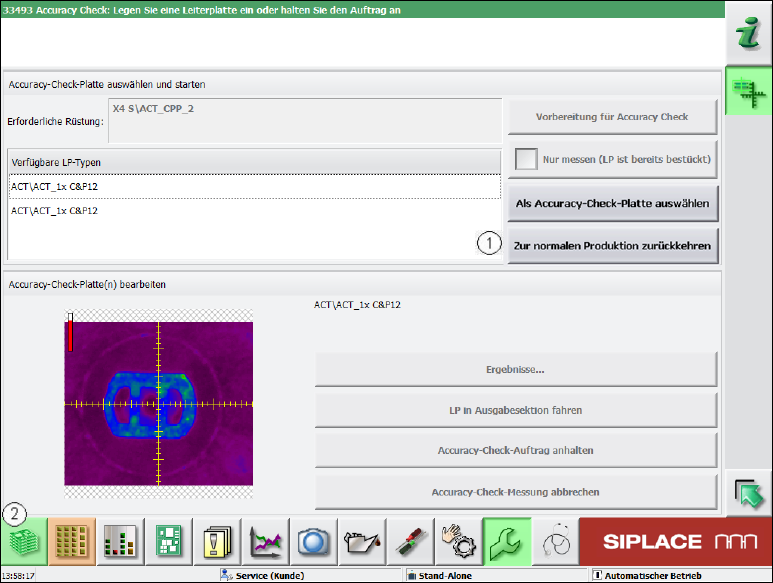

Abbildung 4-43: Zur normalen Produktion zurückkehren
► Klicken Sie auf die Schaltfläche unten links (2), um in die Grundansicht der Bedienoberfläche
zurückzukehren.
