ACT mit SSW 7xx / Bedienungsanleitung Ausgabe 07/2017
77
► Wählen Sie im Fenster Line Diagnostics – Administration die Funktion Collect Maintenance
Reports & Logbook unter Options aus.

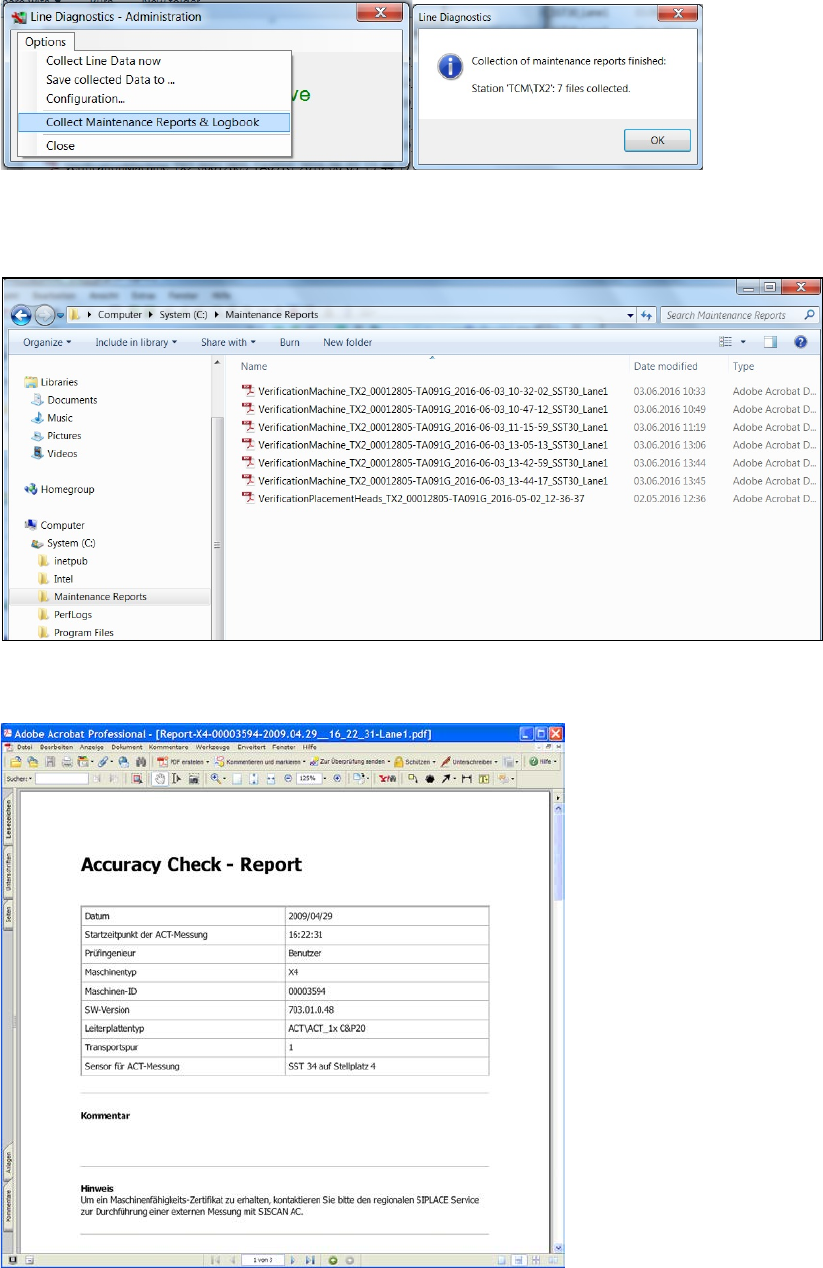

Abbildung 4-54: Collect Maintenance Reports & Logbook
Die von den Stationen gesammelten Reporte werden im Ordner C:\Maintenance Reports
angezeigt.
Abbildung 4-55: Maintenance Reports
Beispiel:
Abbildung 4-56: Accuracy Check Report
ACT mit SSW 7xx / Bedienungsanleitung Ausgabe 07/2017
78
4.2.8 ACT beenden – zurück zur Produktion
4.2.8.1 Beenden (z.B. unter Stationssoftware 7xx)
► Klicken Sie auf Schließen in der Ansicht der Messergebnisse, um diese zu beenden.

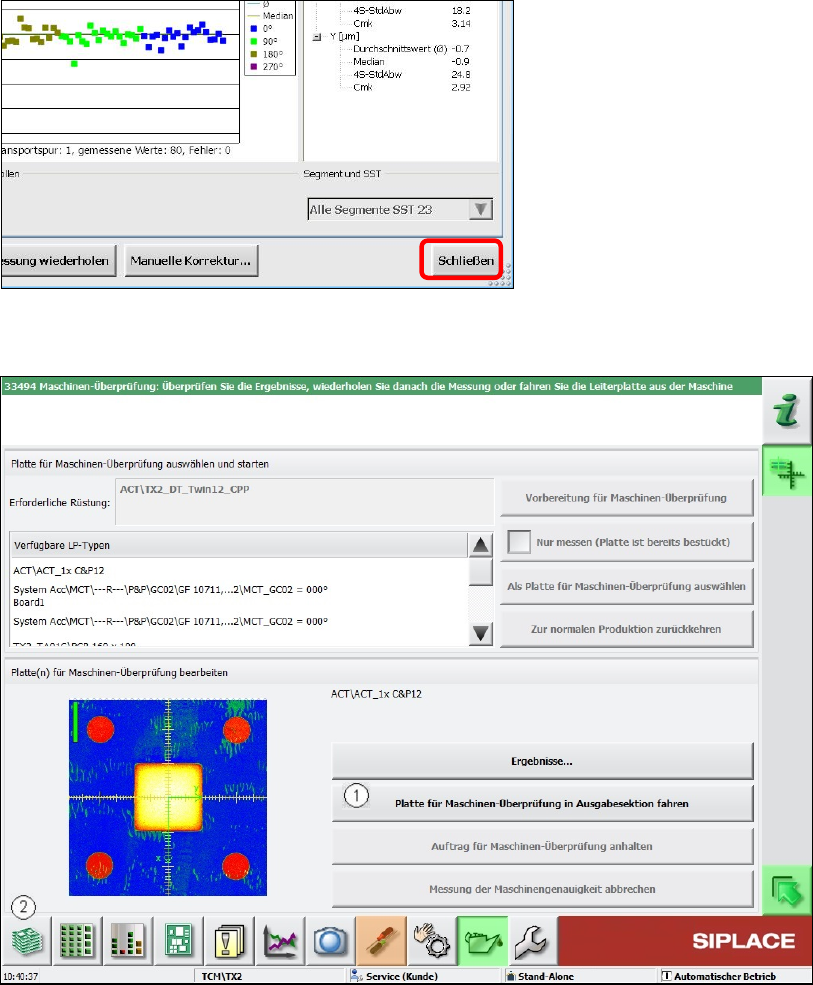

Abbildung 4-57: Ansicht Messergebnisse schließen
► Fahren Sie die Leiterplatte in die Ausgabesektion (1).
Abbildung 4-58: LP in die Ausgabesektion fahren
► Klicken Sie auf die Schaltfläche unten links (2), um in die Grundansicht der Bedienoberfläche
zurückzukehren.
ACT mit SSW 7xx / Bedienungsanleitung Ausgabe 07/2017
79
In der Grundansicht der Station sehen Sie nun die Leiterplatte rot markiert in der Ausgabesektion.
Sie können die Leiterplatte dort entnehmen.
► Entnehmen Sie die Leiterplatte aus der Ausgabesektion.
► Falls Sie sie nicht entnehmen können, weil es sich beispielsweise um eine Maschine der SX-
oder DX-Serie handelt, die inmitten einer Linie mehrerer Maschinen steht, so klicken Sie auf
die rote Leiterplatte.
Abbildung 4-59: Zustand nach ACT
► Wählen Sie im nächsten Fenster die Option Leiterplatte abbrechen.
► Wählen Sie die Unterfunktion An letzter Station der Linie entnehmen.
► Klicken Sie zur Bestätigung auf OK.
Abbildung 4-60: LP an letzter Station der Linie entnehmen
► Drücken Sie Start.
Die Leiterplatte wird aus der Station herausgefahren.
