ACT mit SSW 7xx / Bedienungsanleitung Ausgabe 07/2017
93
6.1.2 Inhalt "Genauigkeits Test Gerät ACT 15 µm" (Art. Nr. 03159543-01)
Beschreibung Artikel Artikelnummer Anzahl
ACT-Paket TX2i micron 15 03156157-01 1 Stk.
ACT-Test-Dummy 250 x 100 x 3 03156158-01 1 Stk.
VakTool ACT SP1 kpl. 03156327-01 1 Stk.
VakTool ACT SP2 kpl. 03156332-01 1 Stk.
ACT-Platte TX micron 03146927-01 1 Stk.
Hülle für ACT-Platte TX micron 03156166-01 1 Stk.
Ceram Pads 2x2mm gegurtet 00359505-02 1 Rolle
Thermof. Revalpha
3195 V - 0,038 mm 230 x 95
03157505-01 50 Stk.
Pipette Typ 4204/6204 kpl. Keramik 03149000-xx 20 Stk.
Pipettenmagazintyp 40xx 03101503-01 1 Stk.
Pipette 2204 kpl. Keramik 03153518-xx 12 Stk.
Pipettenmagazintyp 20xx 03066107-02 1 Stk.
BA ACT mit SSW 7xx 00198363-01 1 Stk.
Koffer für ACT 1 Stk.
Tabelle 6-2: Inhalt Werkzeugsatz ACT 15 µm
ACT mit SSW 7xx / Bedienungsanleitung Ausgabe 07/2017
94
6.1.3 Vorbereitungen zur ACT 15 µm-Messung
Die Verwendung eines Vakuum-Toolings gehört zu den Grundvoraussetzungen der ACT 15 µm-
Messung.
Für jede Spur steht ein komplettes Vakuum-Tooling zur Verfügung.
HINWEIS
Die Vakuum-Toolings sind zusammen mit der Saugplatte verschraubt und vermessen.
Die Daten befinden sich auf dem beiliegenden USB-Stick. Eine Demontage der
Saugplatte oder anderer Komponenten ist nicht erlaubt und würde eine erneute
Kalibrierung in München erfordern!

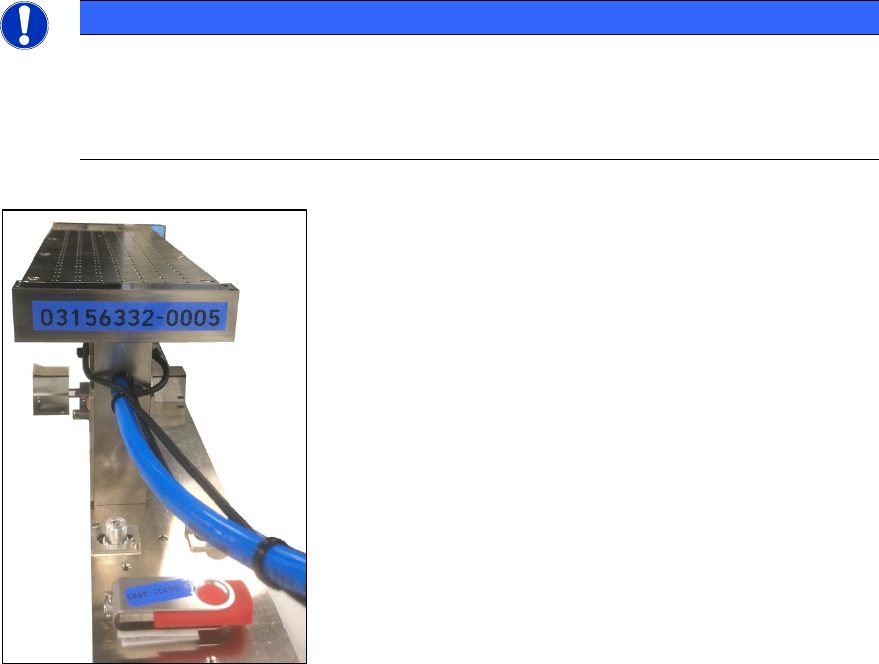

Abbildung 6-2: Vakuum-Tooling
ACT mit SSW 7xx / Bedienungsanleitung Ausgabe 07/2017
95
6.1.3.1 Einbau des ACT Vakuum-Toolings
► Schalten Sie die Maschine aus.
► Wenn erforderlich, bauen Sie das Kunden-Vakuum-Tooling aus.
Der Satz beinhaltet jeweils ein Vakuum-Tooling für jede Transportspur.
"VakTool ACT SP1 kpl." [03156327-01] für Transportspur 1 und "VakTool ACT SP2 kpl."
[03156332-01] für Transportspur 2.
1. Hubtischbegrenzung

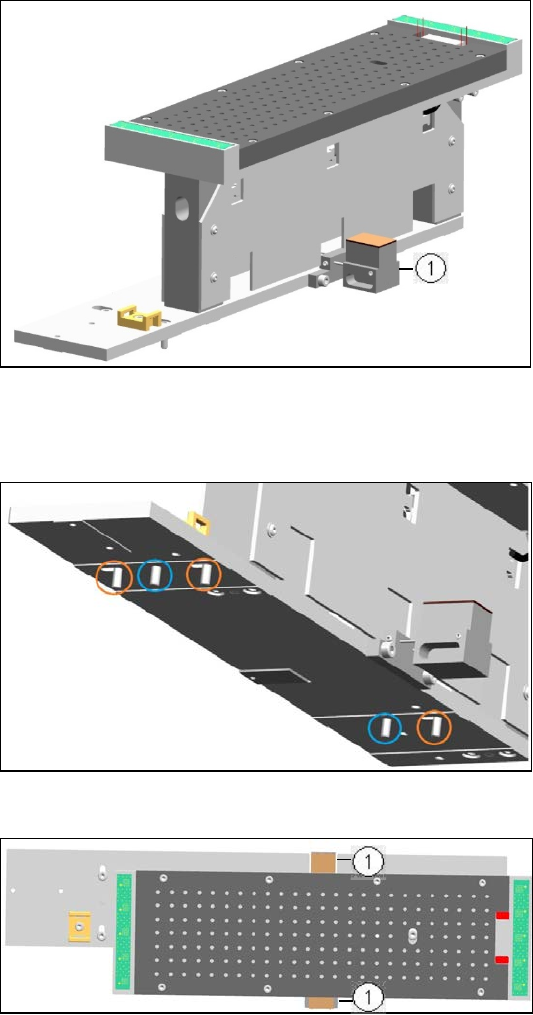

Abbildung 6-3: Beispiel Vakuum-Tooling für ACT 15 µm, Spur 1
An der Unterseite der Bodenplatte befinden sich 2 Stifte (blaue Kreise) und 3 Schrauben (orange
Kreise).
► Positionieren Sie das Vakuum-
Tooling auf die Hubtischplatte
mit den 2 Stiften.
► Befestigen Sie das Vakuum-
Tooling mit den 3 Schrauben an
der Hubtischplatte.
Abbildung 6-4: Montage Vakuum-Tooling am Hubtisch. 2 Stifte 3 Schrauben
1. Hubtischbegrenzung
► Achten Sie darauf, dass die
beiden Metallblöcke der
Hubtischbegrenzung unterhalb
der Transportwangen liegen.
Ansonsten kann das Vakuum-
Tooling nicht verwendet
werden.
Abbildung 6-5: Montage Vakuum-Tooling am Hubtisch. 3 Schrauben
