ACT mit SSW 7xx / Bedienungsanleitung Ausgabe 07/2017
94
6.1.3 Vorbereitungen zur ACT 15 µm-Messung
Die Verwendung eines Vakuum-Toolings gehört zu den Grundvoraussetzungen der ACT 15 µm-
Messung.
Für jede Spur steht ein komplettes Vakuum-Tooling zur Verfügung.
HINWEIS
Die Vakuum-Toolings sind zusammen mit der Saugplatte verschraubt und vermessen.
Die Daten befinden sich auf dem beiliegenden USB-Stick. Eine Demontage der
Saugplatte oder anderer Komponenten ist nicht erlaubt und würde eine erneute
Kalibrierung in München erfordern!
Abbildung 6-2: Vakuum-Tooling
ACT mit SSW 7xx / Bedienungsanleitung Ausgabe 07/2017
95
6.1.3.1 Einbau des ACT Vakuum-Toolings
► Schalten Sie die Maschine aus.
► Wenn erforderlich, bauen Sie das Kunden-Vakuum-Tooling aus.
Der Satz beinhaltet jeweils ein Vakuum-Tooling für jede Transportspur.
"VakTool ACT SP1 kpl." [03156327-01] für Transportspur 1 und "VakTool ACT SP2 kpl."
[03156332-01] für Transportspur 2.
1. Hubtischbegrenzung
Abbildung 6-3: Beispiel Vakuum-Tooling für ACT 15 µm, Spur 1
An der Unterseite der Bodenplatte befinden sich 2 Stifte (blaue Kreise) und 3 Schrauben (orange
Kreise).
► Positionieren Sie das Vakuum-
Tooling auf die Hubtischplatte
mit den 2 Stiften.
► Befestigen Sie das Vakuum-
Tooling mit den 3 Schrauben an
der Hubtischplatte.
Abbildung 6-4: Montage Vakuum-Tooling am Hubtisch. 2 Stifte 3 Schrauben
1. Hubtischbegrenzung
► Achten Sie darauf, dass die
beiden Metallblöcke der
Hubtischbegrenzung unterhalb
der Transportwangen liegen.
Ansonsten kann das Vakuum-
Tooling nicht verwendet
werden.
Abbildung 6-5: Montage Vakuum-Tooling am Hubtisch. 3 Schrauben
ACT mit SSW 7xx / Bedienungsanleitung Ausgabe 07/2017
96

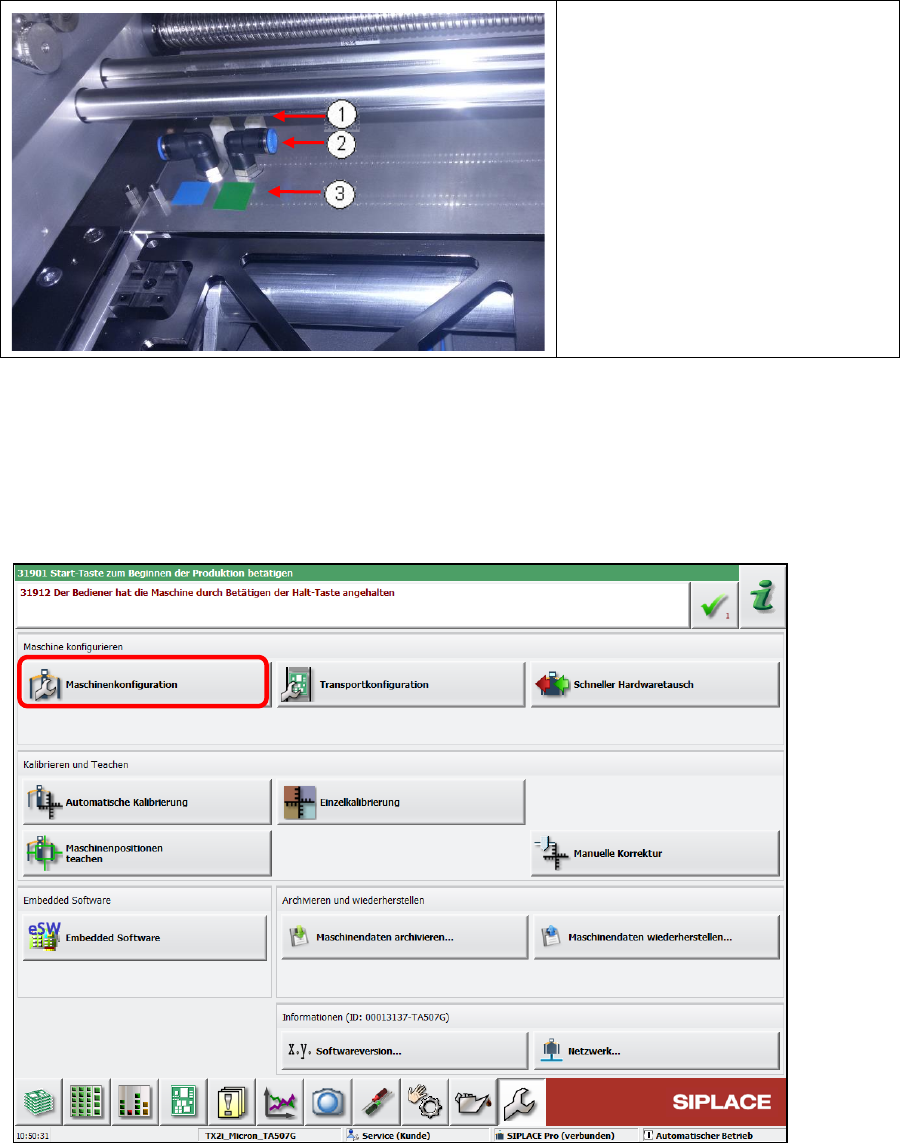

1. Stecker
2. Schlauchanschluss Vakuum
3. Farbkodierung:
Grün = Spur 1
Blau = Spur 2
► Schließen Sie den
Pneumatikschlauch und das
Kabel von jedem Vakuum-
Tooling gemäß der
Farbkodierung an.
Abbildung 6-6: Vakuum-Tooling anschließen
6.1.3.2 Software-Einstellungen des ACT Vakuum-Toolings
► Schalten Sie die Maschine ein.
► Melden Sie sich als Benutzer Service (Kunde) an.
► Wählen Sie Maschinenkonfiguration aus.
Abbildung 6-7: Maschinenkonfiguration
