1OM-1601 2-13 2 章 2. 操作画面 1 105-002 [ ] ボタン ： 画像目合せモード 認識画像をシングル表示したのち、[ ]ボ タンを押すと画像移動ボタンを表示します。 F1B9 画像移動ボタン（ ボタン） 選択したボタンの矢印が示す方向に画像を移動します。 [ ] ボタン ： 切替えボタン 表裏判定、極性判定の画像切替えを行います。 [ ] ボタン ： マルチモード表示ボタン マルチ表示画面に切替えます。 [3…
1OM-1601
2-12
2 章 2. 操作画面
1105-003
[
] ボタン ： 画像原寸表示モード ( 撮込まれた画像を原寸
で表示します。)
[
] ボタンで画像原寸表示モードに移行し
たのち ( ポインタの形状が
になります。)、
原寸表示させたい画像をタッチするか、画像
上でマウスの左ボタンをクリックすると、ポ
インタの位置を中心に、画像が原寸で表示さ
れます。
位置を固定したまま原寸表示したい場合、ポ
インタを画像の中心において原寸表示を行っ
てください。
[
] ボタン ： 画像フィットモード ( 認識画像表示領域いっ
ぱいに画像を表示します。)
[
] ボタンで画像フィットモードに移行し
たのち ( ポインタの形状が
になります。)、
フィットさせたい画像をタッチするか、画像
上でマウスの左ボタンをクリックすると、ポ
インタの位置を中心に、画像が認識画像表示
領域いっぱいに表示されます。
位置を固定したまま認識画像表示領域いっぱ
いに表示示したい場合は、ポインタを画像の
中心において、フィットモードによる表示を
行ってください。
1OM-1601
2-13
2 章 2. 操作画面
1105-002
[
] ボタン ： 画像目合せモード
認識画像をシングル表示したのち、[
]ボ
タンを押すと画像移動ボタンを表示します。
F1B9
画像移動ボタン（ ボタン）
選択したボタンの矢印が示す方向に画像を移動します。
[
] ボタン ： 切替えボタン
表裏判定、極性判定の画像切替えを行います。
[
] ボタン ： マルチモード表示ボタン
マルチ表示画面に切替えます。
[3] 閉じるボタン（[
] ボタン）
目合わせモードの認識画面を閉じます。
1OM-1601
2-14
2 章 3. データの入力
3. データの入力
操作画面上にデータを入力する方法を説明します。
3.1 数値データの入力
手順
(1) 操作画面で、数値データの入力が必要なボタンを押す。
（入力画面が表示されます。）

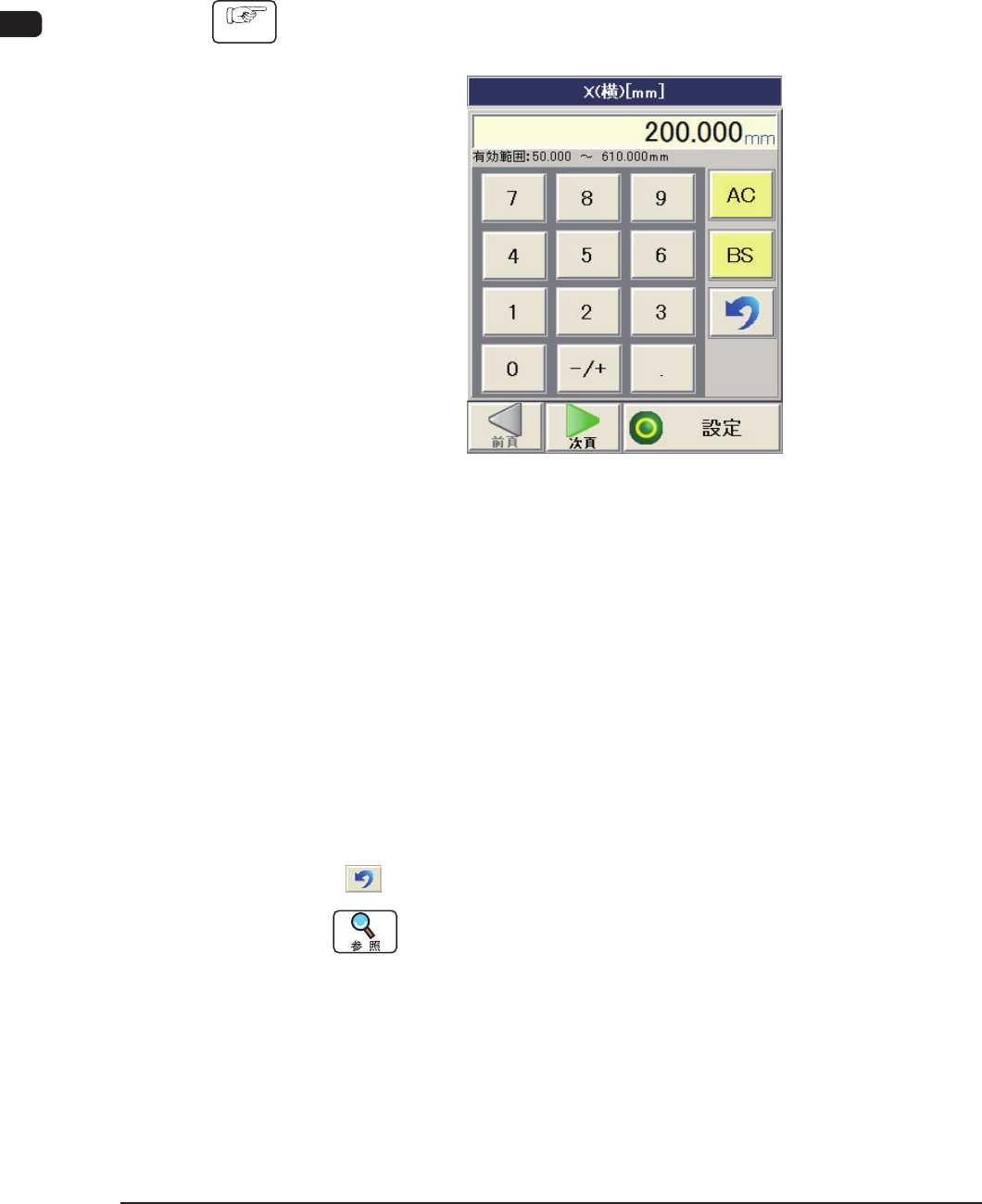

数値データの入力画面の例 F1B10
(2) 画面の下部に表示されている有効範囲を参考にして、テンキーから
入力する。
( 入力画面上部の表示ボックスに入力したデータが表示されます。)
(3) 入力したデータを確認して [ 設定 ] ボタンを押すと、入力画面が閉じ、
操作画面に入力したデータが表示されます。
入力したデータの修正や入力操作を中止する場合、以下のボタンを
使用します。
[BS] ボタン ： 入力したデータを 1 文字消去します。
[AC] ボタン ： 表示ボックスに表示されているデータを消
去します。
[
] ボタン ： 入力操作をやり直します。
パスワードなどの文字データの入力については、“2 章 3.2 文字
データの入力”を参照してください。
1105-005
